王呂輝¹，祁占林²,王正鵬²，嚴禮祥¹,楊吉祥¹

(1.重慶臻焱節能環?？萍脊煞萦邢薰?重慶400000;2.酒鋼集團愉中鋼鐵有限責任公司煉鐵廠,甘肅蘭州730104)

摘 要;簡要闡明了燒結返礦的利用現狀及返礦冷固球團人爐的可行性,重點闡述了榆鋼燒結返礦冷固球團制備及2800m³高爐人爐應用的技術攻關成果。燒結返礦冷固球團的抗壓強度、熱爆裂性能指數、低溫還原粉化指數、還原性能及軟熔性能等質量指標符合高爐爐料冶金性能要求。高爐生產實踐表明,返礦冷固球團人爐,有利于改善高爐透氣性,提高煤氣利用率,爐況穩定順行,可取得良好的經濟效益和社會效益。與返礦冷固球團使用前相比,在冷固球團人爐比例為5%時,煤氣利用率提高4%-5%,生鐵成本降低10.2元/1。

關鍵詞:高爐;燒結返礦;冷固球團;燒結礦;生鐵成本

當前,我國鋼鐵生產以能源消耗占比高、碳排放量大的長流程工藝為主,并且在高爐含鐵爐料中,燒結礦占比一般在70%左右。燒結工序能耗占鋼鐵企業總能耗的6%~10%^[1-2],碳排放量占長流程碳排放量約11.5%。從這個角度看,燒結工序已經成為影響鐵前乃至鋼鐵工業降低能耗和碳排放量的重要一環。

酒鋼集團榆鋼現有1臺265m²燒結機,1座2800m³高爐,是目前西北地區單體容積最大、設備最先進的現代化高爐，年產生鐵260萬/a。高爐爐料結構中,自產燒結礦比例達66%~72%。受制于較差的原燃料條件,燒結有35%左右返礦處于循環重復燒結狀態,燒結礦平衡問題突出。為此,2019年決定成立攻關組,推動返礦冷周球團制備及2800m³高爐人爐應用技術的協同實施。

1燒結返礦的利用現狀

1.1燒結返礦的形成

燒結返礦是在燒結生產中產生的粒度小于5mm的含鐵顆粒，在整個燒結礦中的占比約10%，主要有兩大類,即一次返礦和二次返礦。返礦部分物化性能與成品燒結礦相同，與混勻礦有所不同。

(1)一次返礦。通常將破碎及整粒后的篩下物定義為一次返礦，燒結臺車運行至機尾后經過破碎機破碎和熱振動篩篩分的篩下物(熱返礦)、熱燒結礦經冷卻和整粒后的篩下物(冷返礦)。一次返礦也可以分為兩類:①由于“邊緣效應”及點火效果差，在邊緣位置存在未燒透甚至少部分未參與燒結過程的混合料;②已燒透燒結礦的低強度區(玻璃相等存在,黏結相強度不夠)在破碎及整粒過程產生小塊燒結礦。

(2)二次返礦。二次返結礦是在皮帶轉運及卸料過程中產生的小顆粒燒結礦，成分與成品燒結礦一致。高堿度燒結提高石灰石配比后，由于游離CaO的存在,燒結礦強度有所降低,在機械應力的作用下,部分燒結礦會再次出現破碎并產生槽下細礦。

1.2燒結返礦的利用

(1)返礦回燒結。目前,國內大部分鋼廠將燒結返礦送回燒結配料,經過一系列工序后再次形成燒結礦。但返礦回燒結回帶來一系列問題:①燒結礦成品率降低,有效產出下降;②能耗及CO2排放增加，返礦進人燒結系統需要占用部分資源，額外消耗能源,粉末焦炭用量會增加,提高煉鐵成本,如柳鋼生產實踐表明，返礦率降低1%，焦比下降0.7kg/t^[3];③返礦需要反復轉運，系統流程長，增加額外運輸成本(約5元/t);4影響燒結過程控制,燒結礦質量下降。

(2)返礦進轉爐^[4-5]。返礦是一種在轉爐煉鋼過程中比較常用的冷卻劑和化渣劑,冷卻效果好,能代替部分廢鋼,提高鋼水收得率,還能代替部分螢石,減少污染。與返礦回燒結相比,返礦進轉爐能夠降低生產成本。但是返礦降溫幅度大,在轉爐吹氧時間短的情況下不易熔煉完全,破壞冶煉平衡，導致脫氧難度相應增加。

(3)返礦人高爐。為有效解決以上這些問題，許多鋼鐵企業開展返礦人高爐研究,一方面,通過調整高爐操作，應用部分小粒度燒結礦^[6-7];另一方面,通過研究開發新技術,對返礦進行再處理,以滿足高爐入爐要求。例如，日本JFE鋼鐵公司開發出燒結返礦新型造粒工藝,該工藝以水泥和高爐礦渣細粉為黏合劑,并通過圓盤造球機對燒結返礦進行冷黏結造粒。重慶臻焱開發了返礦冷固球團技術，其工藝流程如圖1所示。該技術是將返礦高效利用、固廢協同應用與冷固球團有效銜接,形成一種與高爐煉鐵生產相適的冷固球團技術,即在燒結返礦中添加鐵精粉、鋼渣粉、除塵灰、污泥等物料,加人特研黏合劑均勻混合,經冷壓成型后,采用低溫干燥固結方法生產出可投入工業化應用的返礦冷固球團。

2返礦冷固球團入爐的可行性^[8-10]

返礦冷固球團人爐的前提條件，是要達到高爐爐料冶金性能要求。

(1)冷固球團的強度。冷固球團采用黏合劑把返礦黏結在一起，理論上冷固球團中顆粒在黏結力、范德華力、毛細管力、靜電力和機械嚙合力等作用下,團聚在一起,具有一定強度,可以作為煉鐵原料。(2)冷固球團對軟熔帶的影響。采用“三傳一反”理論,對高爐上部軟熔帶以上料層行為進行計算,發現軟熔帶可以承受的還原度區間在70%~100%。也就是說含鐵原料在70%以上還原度時，均可以到達軟熔帶,剩下30%在爐缸液體渣鐵內部完成還原。芬蘭奧盧大學Timo教授發現冷固球團在還原度大于70%時，才有粉化行為。此時，冷固球團基本上在軟熔帶,因其含量少,不會對軟熔帶產生大的影響。

瑞典LuLea科技大學在實驗室研究基礎上，在MEFOS試驗高爐測試冷固球團對軟熔帶透氣性的影響。發現冷固球團比例在35%以下時,對軟熔帶影響不大;冷固球團比例大于50%時，軟熔帶壓差增加20 ~25kPa/m。

3 返礦冷固球團的應用

3.1返礦冷固球團質量指標

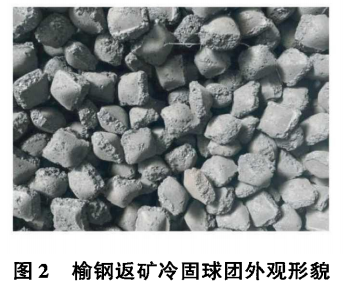

榆鋼返礦冷固球團制備項目位于煉鋼廠鑄鐵車間西側,用地約3500m²,距離燒結車間約2.3km,距離煉鐵廠約0.5km,分兩期建設,配套有焦爐煤氣作為低溫固結系統熱源。返礦冷固球團制備原料主要是燒結返礦和鐵精粉,均來自榆鋼。返礦冷固球團顆粒較大,外形尺寸約為40mmx40mmx30mm,呈不規則塊狀,四角分明,中部厚邊緣薄(見圖2)。

返礦冷固球團化學成分見表1。從表1可看出,冷固球團成分主要受榆鋼原料條件影響,除K,O升高外,其余指標均較穩定,這意味著黏合劑對返礦冷固球團有害元素及堿金屬含量無較大影響。

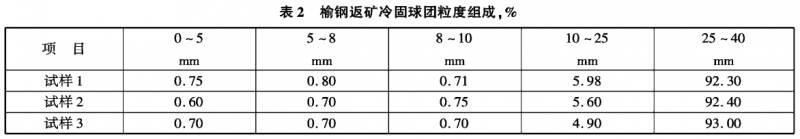

返礦冷固球團物理性能和冶金性能見表2、3、4。從表2可看出，返礦冷固球團整體較完好，運輸過程中破碎量少,粒徑范圍在0~5mm、5~8mm、8~10mm占比均在1%以下,25~40mm占比平均在90%以上,人爐粉末占比小于1%。

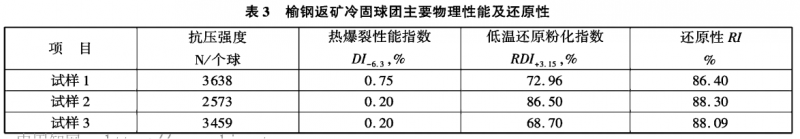

從表3可看出:抗壓強度均值為3200N/個球，表明其機械強度高，經受碰撞、沖擊、擠壓和摩擦等各種嚴酷的機械作用能力較好;熱爆裂性能指數較低,表明加人高爐后，因受熱而發生爆裂的傾向較小;低溫還原粉化指數總體指標較優,與燒結礦RDI指標較接近,說明返礦冷固球團在高爐上部低溫區還原時的粉化程度較低，能適應較高強度冶煉，有利于高爐順行及煤氣流分布;還原性能RI整體尚可，表明其在高爐中部還原程度較好，部分需在高爐下部高溫區進行直接還原，表明高爐配加返礦冷固球團后,對焦比影響較小。

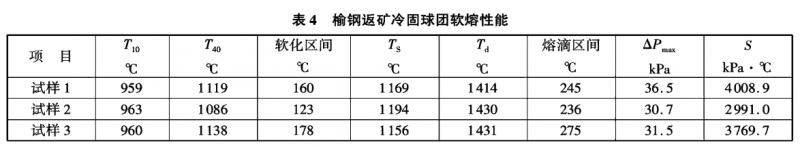

從表4可看出,因受制于原燃料條件,返礦冷固球團綜合品位低,SiO₂含量高,所以其軟熔性能遜于燒結礦。

3.2 高爐配加返礦冷固球團的過程

(1)技術探索開發與驗證應用。2019年7月一2020年6月,通過13個方案不斷試驗、修正,再試驗、再修正后，確定返礦冷固球團的配料結構為70%燒結返礦+30%鐵精礦。驗證結果表明，返礦冷固球團達到球團礦的指標，具備長期穩定生產的有關條件。

(2)小比例、短周期配加試驗應用。2020年11月和2021年1月,兩次在高爐配加返礦冷固球團試驗,返礦冷固球團人爐比例按1%控制,各配加約1周,共應用返礦冷固球團約2000t。2021年3月29日,高爐開始持續配加1%的返礦冷固球團。經過3個月試驗,返礦冷固球團人爐比例逐步提高到3%，高爐穩定順行。全年消耗返礦冷固球團3萬余t。

(3)大比例、長周期配加穩定應用。2022年5月,分為4期配加,單日用量的變化如圖3所示。返礦冷固球團入爐比例，在穩定期為4%，在提升期達到5%以上。高爐穩定順行,并持續強化冶煉,操作參數及技術經濟指標均有進步。

3.3高爐應用效果

(1) 高爐主要操作參數。2022年5月2800m²高爐主要操作參數見表5。從表5可看出,返礦冷固球團人爐期間,在爐況穩定順行的前提下,風量與鼓風動能等參數均有所提升，風溫平穩上升，熱風壓力略有上漲,爐頂壓力各時期基本保持穩定。富氧率在波動中升高，富氧率總體有所提升，有利于煤粉燃燒，提高煤粉利用率?？傮w而言，高爐作為一個煤氣發生器,隨著風量的增加,焦炭氣化量增加,有助于提高高爐的生產效率。

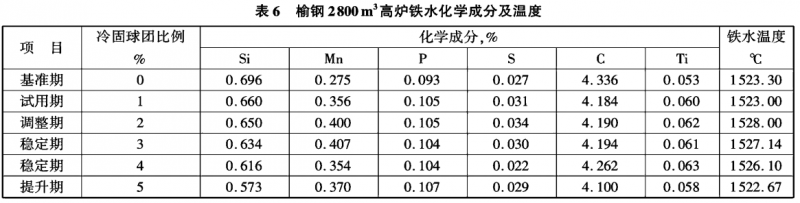

(2) 鐵水成分與溫度。2022年5月2800m³高爐鐵水成分及溫度見表6。從表6可看出,返礦冷固球團人爐期間，高爐鐵水化學成分及溫度穩定,波動較小。生鐵[Si]雖然呈現下降趨勢,但是鐵水溫度1500C,爐缸活躍,實現了降[Si]不減熱。

(3) 主要技術經濟指標。2022年5月,2800m³高爐主要技術經濟指標見表7。從表7可看出，返礦冷固球團入爐期間，日產量總體呈現上升趨勢，利用系數由2.48/(m².d)提升至2.81t/(m².d)，焦比明顯降低,燃料比也呈下降趨勢。通過對高爐焦比、燃料比與冷固球團比例進行線性回歸分析(如圖4所示)，發現二者與冷固球團比例均存在負相關線性關系。

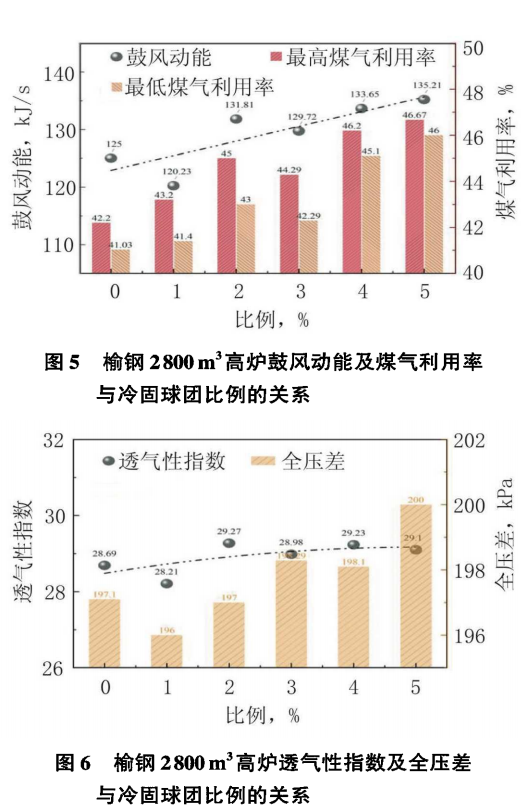

不同返礦冷固球團比例時,2800m³高爐的鼓風動能及煤氣利用率與冷固球團比例的關系如圖5所示,透氣性指數及全壓差與冷固球團比例的關系如圖6所示。從圖5可看出,隨著冷固球團比例的提升,高爐鼓風動能及煤氣利用率呈現上升趨勢，與冷固球團使用前相比，煤氣利用率在冷固球團比例為5%時提高4%~5%,表明爐內的間接還原度有所改善，有利于降低高爐的燃料消耗,進而降低高爐生產成本。

從圖6可看出，高爐操作過程中對壓差的控制有所放寬,通過提高富氧率,增加風量，將壓差逐步調整到200kPa以上,透氣性指數呈現出穩中緩升的趨勢，冶煉強度明顯提升。

3.4經濟效益及社會效益

(1) 經濟效益。按照返礦冷固球團替代外購球團礦進行價差成本核算,返礦冷固球團入爐比例每增加1%,生鐵成本降低2.31元/t。其中,剔除返礦冷固球團比例增加后，人爐品位下降的影響,生鐵成本升高0.27元/t。當返礦冷固球團人爐比例增加到5%時,生鐵成本降低10.2元/t。

(2) 社會效益。與燒結工序相比,返礦冷固球團技術可以有效減少CO₂排放量。生產實踐中,返礦冷固球團耗電小于30kW.h/t,消耗焦爐煤氣約16m³/t,折合標準煤共計12.83kg。與燒結工序能耗相比,每噸產品降低能耗約38.15kg標準煤,可減少CO₂排放量約112.28kg。按照返礦冷固球團20萬V/a產能計算,每年可減少CO₂排放量約2萬t/a。

4結語

將燒結返礦制備成冷固球團可以避免返礦在燒結系統的循環復燒，不僅降低能源消耗，而且進一步釋放燒結能力,緩解燒結生產壓力。榆鋼2800m³高爐生產實踐表明，返礦冷固球團加人高爐，有利于改善高爐透氣性,提高煤氣利用率，爐況穩定順行，可取得良好的經濟效益和社會效益。當返礦冷固球團人爐比例達到5%時,生鐵成本可降低10.2元/t。
