郭天勝¹， 王慧璐² ，  王君敏¹，  趙  鋒¹，  甘秀石³,  侯士彬¹

（1. 鞍鋼股份有限公司煉焦總廠，遼寧 鞍山 114021；2.中冶焦耐自動化有限公司，遼寧 大連 116000；3.鞍鋼集團鋼鐵研究院，遼寧 鞍山 114009）

摘  要：鞍鋼股份有限公司煉焦總廠焦?fàn)t加熱控制系統原設計為離散控制系統，通過人工手動定時測溫來調節焦?fàn)t加熱指導生產操作，存在勞動強度高、檢測數據失真不連貫、能源浪費現象。為響應鞍鋼集團公司“信息化、智能化”項目建設的要求，通過在線測溫設備及DCS控制系統新設備新技術的應用，實現對焦?fàn)t溫度的連續化檢測與精控調節，有效的提升了焦?fàn)t的自動化檢測與控制水平，同時改善焦?fàn)t溫度的安定性、降低人工測溫勞動強度、節省焦?fàn)t加熱用煤氣量，為焦?fàn)t全面實現減員增效、節能減排、安全生產的管理目標奠定了基礎。

關鍵詞：焦?fàn)t加熱；精控調節；減員節能

1  概述

鞍鋼股份有限公司煉焦總廠共有6座55孔6米頂裝焦?fàn)t、2座50孔6米頂裝焦?fàn)t以及4座60孔7m頂裝焦?fàn)t。上述焦?fàn)t原設計均采用溫度管理制度，采取人工手動測溫方式，由測溫每工間隔4小時測量一次直行溫度，并分別計算機、焦側標準火道平均溫度，根據平均溫度與目標溫度偏差值，依靠經驗，人工調節煤氣量及煙道吸力，進行焦?fàn)t加熱控制^［1-2］。

2  問題引出

傳統測溫加熱方式以人工為主導，測溫人員存在人為偷懶、視覺誤差及雨雪天氣等因素影響，必然存在測溫偏差與實際不符問題，對于焦?fàn)t加熱煤氣流量的加減不能做到及時科學定量調節控制，不僅浪費煤氣量，也不利于焦炭質量的穩定。近幾十年來，為解決人工手動測溫存在的問題，國內外焦化行業先后經歷了推焦桿測溫、爐體電偶測溫等技術變革，但由于測溫儀器技術的限制和焦?fàn)t結構的復雜性，均未能達到預期效果，國內也未能大規模引入應用。隨著檢測儀器的技術進步和計算機控制模型的不斷成熟完善，2012年以來，爐頂紅外測溫加熱技術逐漸在國內外焦化行業得到應用推廣，在確保焦炭質量穩定的同時，極大降低了焦?fàn)t能耗。同時為響應鞍鋼集團公司“信息化、智能化項目建設”的要求，鞍鋼股份煉焦總廠在全廠12座焦?fàn)t配套增加智能加熱控制系統。

3  智能加熱控制系統

相對傳統測溫加熱方式，焦?fàn)t智能加熱控制系統在建立在焦?fàn)t集散控制系統基礎之上，為焦?fàn)t的控制與管理提供了全自動化的解決方案。該系統采用溫度反饋控制，實現了對焦?fàn)t溫度的精細化檢測與總體調節，有效的提高了焦?fàn)t溫度的均勻性和安定性，改善焦炭質量，穩定焦?fàn)t生產，提升了焦?fàn)t的自動化檢測與控制水平，為焦?fàn)t全面實現減員增效、節能減排的管理目標奠定了基礎^[3]。與目前現有焦?fàn)t離散加熱管理控制模式相比，智能加熱控制系統具有降低人工勞動強度、消除人工測量誤差、節省加熱煤氣用量、提高焦炭的質量四大優點。

（1）降低人工勞動強度

焦?fàn)t手動測溫，是指測溫工人每隔4小時到爐頂看火孔蓋處對指定號進行開蓋用手持儀器測量溫度，智能加熱控制系統自動測溫是在焦?fàn)t爐頂立火道看火孔蓋處固定安裝高溫紅外儀，實現溫度數據在線時時采集傳輸。該方式與人工測溫位置相同，測溫原理相同，可完全取消4小時人工定時測溫或延長測溫頻次，降低人工勞動強度。

（2）消除人工測量誤差

測溫工人手動用測溫儀測量溫度，由于現場站位、雨雪天氣及技能經驗等外界因素影響，極易造成測量溫度數據與實際真實值存在偏差，進而造成調節不準溫度控制不理想。

（3）節省加熱煤氣用量

智能加熱控制系統可在線連續測量焦?fàn)t立火道溫度，實時監視焦?fàn)t溫度變化趨勢，每兩個交換周期計算1次機、焦側均溫，并根據目標溫度，對焦?fàn)t進行溫度反饋控制。相對于4小時人工直行測溫和加熱控制管理模式，可以減少加熱煤氣流量超調，避免焦?fàn)t平均溫度大幅波動，使?fàn)t溫更加合理、穩定，節省了焦?fàn)t加熱用煤氣流量。

（4）提高焦炭質量

焦?fàn)t智能加熱控制系統采用人工智能優化控制模型算法，可根據歷史數據，分析爐溫和供熱量的相關性，并給出控制參數；同時，該系統具有自整定功能，可跟隨焦?fàn)t生產工況波動，在合理區間內，自行調整計算參數，確保焦?fàn)t溫度控制更加精確，避免爐溫波動影響焦炭產品質量。

4  改造實施

針對傳統焦?fàn)t離散控制系統存在問題，及焦?fàn)t智能加熱控制系統應用大趨勢，同時響應鞍鋼集團公司“信息化、智能化項目建設”的要求，鞍鋼股份煉焦總廠在全廠12座焦?fàn)t配套增加智能加熱控制系統。

4.1  目標

通過焦?fàn)t智能加熱控制系統項目改造應用，實現以下目標：

1）實現每座焦?fàn)t全爐標準火道溫度自動測量，減少人工直行測溫頻次，降低崗位工人勞動強度。

2）實現自動計算焦?fàn)t直行機側均溫、焦側均溫、均勻系數和安定系數等指標數據，自動生成班報、日?qǐng)?bào)，自動統計高、低溫號，晝夜溫差等統計數據，生成單爐實時溫度、全爐均溫、直行溫度等多種趨勢曲線，指導熱工人員調火。

3）在焦?fàn)t集散控制系統基礎之上，新增控制系統，通過數據讀取，實現主管煤氣流量和分煙道吸力翻板全自動控制，達到每兩個交換周期調節1次，使?fàn)t溫控制更加穩定、精準，在確保焦炭質量穩定的同時，減少加熱煤氣流量超調，避免溫度大幅波動，節省煤氣量。

4.2  實施方案

在原有焦?fàn)t集散控制系統基礎之上，新增相關設施，包括爐頂自動測溫設備、輔助制氮機氣源設備、控制系統、工程師站、操作員站和配套應用軟件，構成焦?fàn)t智能加熱控制系統。焦?fàn)t智能加熱控制系統如下圖1所示。

圖1焦?fàn)t智能加熱控制系統Intelligent heating control system for coke oven

4.3  系統構成

4.3.1  爐頂自動測溫設備

爐頂自動測溫設備安裝位置是決定智能加熱系統穩定運行關鍵因素，經比較，在爐頂機焦側標準火道前后，貼近煤車軌道附近，選擇兩個有代表性的立火道，作為測溫火道，測溫火道盡可能遠離裝煤孔蓋，防止裝煤生產時火焰烘烤測溫設備及管線，延長使用壽命。對于每座焦?fàn)t邊爐機、焦兩側分別安裝2臺高溫紅外儀，其它爐號每個燃燒室安裝1臺高溫紅外儀，連續在線測量立火道溫度，結合人工手動測溫?cái)?shù)據，分析標準火道與代表火道數學關系模型，通過補償計算方式得出標準火道溫度，進而全爐機、焦側標準火道溫度，以及均勻系數和安定系數^［4-5］。鑒于現場實際情況，最終確定7米焦?fàn)t測溫火道為10火道和26火道，6米焦?fàn)t選定測溫火道為9和24火道，呈單W型排布，測溫儀現場安裝布置如下圖2所示^［6-7］。

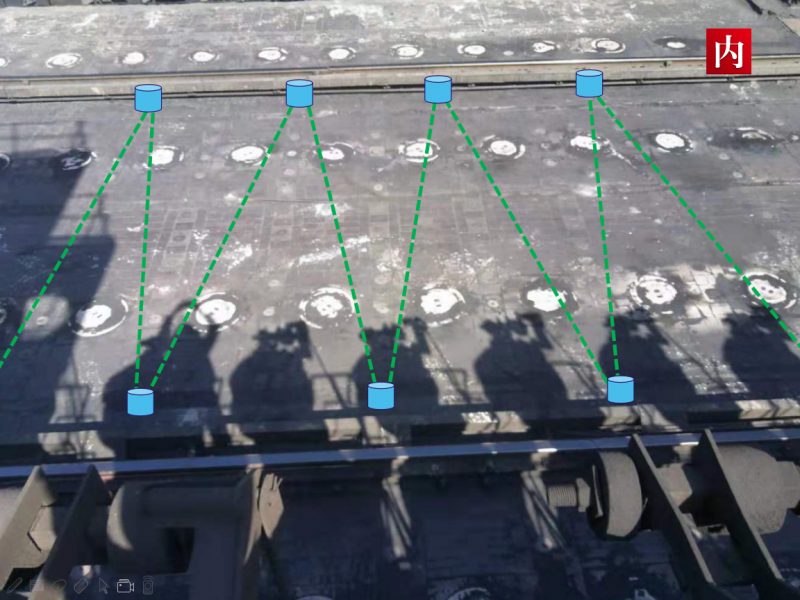

圖2測溫儀現場安裝布置Site installation layout of the thermometer

4.3.2  其它配套設備

氣源輔助設備為小型制氮機，制氮量為30m3/h，現場安放于焦?fàn)t中間二層間臺以便于日常維護；控制系統與工程師站、操作員站均放置在焦?fàn)t操作室，控制系統采用與各作業區原有焦?fàn)t控制系統品牌一致，確保網絡通訊暢通。

4.3.3  應用軟件

智能加熱控制系統軟件是焦?fàn)t智能加熱改造項目核心，由數據采集軟件、手動測溫軟件、自動測溫軟件、優化控制軟件組成。采用SQL Server數據庫，在Visual Studio平臺下，用高級語言開發，功能強大，適應性強，符合焦?fàn)t工藝原理。

數據采集軟件

通過OPC 協議，實現對DCS系統數據的采集和下傳；分庫存儲數據，確保海量數據查詢性能；提供實時數據顯示，歷史數據查詢，趨勢曲線顯示等功能。

手動測溫軟件

提供直行、橫排、邊火道與焦餅的溫度管理，支持多種曲線及報表查詢、打??；兼容國內外多種主流紅外線高溫計；軟件適用性與通用性強，參數設置靈活。

自動測溫軟件

組態設置焦?fàn)t基礎數據、系統計算參數等；自動測量全爐標準火道溫度，實時監視焦?fàn)t溫度變化趨勢；自動計算直行溫度均勻系數、安定系數、機焦側均溫；自動生成直行測溫次報、班報、日?qǐng)?bào)；顯示測溫曲線、異常報警等。

優化控制軟件

根據被控焦?fàn)t真實數據分析焦?fàn)t溫度與流量相關性；根據歷史數據，整定控制模型參數；

組態設置控制模型基本參數；根據焦?fàn)t的溫度和壓力，對主管流量和分煙道吸力進行有效控制；采用溫度反饋控制方式，通過改變主管流量控制焦?fàn)t的平均溫度，提高爐溫的安定性。

4.4  優化控制

4.4.1  控制對象

在周轉時間一定的前提下，根據焦?fàn)t的溫度和壓力數據，對主管流量和分煙道吸力進行控制。富煤氣加熱時，控制焦?fàn)t煤氣主管流量/壓力，機、焦側分煙道吸力。貧煤氣加熱時，分別控制機、焦側高爐煤氣主管流量/壓力，機、焦側分煙道吸力。控制對象根據原有焦?fàn)t實際情況，選擇遠程給定流量或壓力設定值，原焦?fàn)t控制系統根據遠程設定值，進行自動控制調節^［8-10］。

4.4.2  控制方案

采用溫度反饋控制方式，通過改變主管流量控制焦?fàn)t的平均溫度，提高爐溫的穩定性。根據自動測溫?cái)?shù)據計算焦?fàn)t平均溫度，與目標溫度比較，計算溫度偏差值，通過模型預測計算，得到主管流量/壓力修正值，進行反饋控制。

E代表均溫與標溫的偏差

4.4.3  原有控制系統的改造

對原有焦?fàn)t控制系統程序進行改造，對焦?fàn)t加熱控制模式設定畫面，該畫面顯示當前焦?fàn)t的“控制模式”、“交換狀態”以及參與控制的儀表的位號、DCS設定值、遠程設定值和上下限值。DCS操作工可以通過焦?fàn)t加熱控制模式設定頁面如圖3所示，隨時切換焦?fàn)t加熱控制模式。

圖3焦?fàn)t加熱控制模式設定畫面Coke-oven heating control mode setting screen

如上圖所示，焦?fàn)t加熱的控制模式分為兩種，分別是智能控制和DCS控制，點擊“控制模式”按鈕，可以切換焦?fàn)t的控制模式。智能控制：控制對象的設定值由焦?fàn)t新增加熱系統自動計算數據，每間隔2個交換周期計算一次，并發送給焦?fàn)t控制系統，焦?fàn)t控制系統根據遠程設定值，全自動調節。DCS控制：DCS操作工根據4小時人工手動測溫?cái)?shù)據，人工調整控制對象的設定值，焦?fàn)t控制系統根據人工設定值，全自動調節。

4.5  注意事項

為保障焦?fàn)t自動加熱控制安全穩定，避免異常控制影響焦?fàn)t生產，造成惡性生產事故，焦?fàn)t智能加熱系統投入使用時候需關注如下幾點：

（1）自動測溫?cái)?shù)據異常報警，異常數據不參與均值計算，不參與加熱控制；

（2）控制對象遠程設定值設置上下限，數據發送給焦?fàn)t控制系統前，需進行限值判斷；

（3）控制對象遠程設定值設置增量限幅，每次控制值變化量不允許超出限幅；

（4）焦?fàn)tDCS操作人員在控制模式切換前后，一定要記錄當前設定值，并確認是否切換成功。

5  結語

焦?fàn)t智能加熱控制系統投產應用后，較傳統測溫加熱方式相比，實現了對焦?fàn)t加熱的精細化管控，有效的提高了焦?fàn)t溫度的均勻性和安定性，降低崗位人員勞動強度，實現轉崗20人，確保焦炭質量的同時節約了煤氣量，實現節省加熱用煤氣量1.5%以上，煉焦總廠實現年節能1047196GJ，年創效3384.54萬元。從運行效果來看，此改造項目的順利實施，可廣泛在國內外六米、七米頂裝焦?fàn)t推廣使用。

本文在研究和撰寫的過程中，得到了鞍鋼股份有限公司煉焦總廠、中冶焦耐自動化有限公司、鞍鋼集團鋼鐵研究院領導、專家和同事親切關懷和細心指導。專家們治學態度嚴謹，工作精益求精，本人受益匪淺。由于本人主要從事儀器儀表自動化專業，知識面有限，其它專業工作經驗不足，在項目建設期間工程管理方面得到王君敏主任、王慧璐主任、趙鋒首席工程師大力輔助，在研究復雜的焦?fàn)t加熱工藝方面及論文寫作期間得到甘秀石所長、王甘霖首席工程師、侯世斌首席工程師等工藝專家耐心講解，使工程項目得以順利投產，文章能夠嚴謹完成。最終，感激在百忙之中參與評審本人文章的專家評委，我將在今后的工作、學習中加倍努力，用實際行動回報社會。祝您們工作順利，平安幸福。

參考文獻：

[1]姚昭章, 鄭明東. 煉焦學[M]. 北京:冶金工業出版社, 2008: 67-68.

[2]王曉琴.煉焦工藝[M]．北京: 化學工業出版社，2011: 243 －251

[3]徐明萬. 焦?fàn)t加熱專家系統開發的可行性研究[J]. 燃料與化工，2018，49（1）: 10-12.

[4]徐永進.立火道溫度在線連續測量系統的研究及應用[J]. 廣州化工，2014，（18）: 107-109.

[5]方淑英. 淺談焦?fàn)t烘爐過程標準燃燒室與標準測溫立火道的選擇[J]. 煤化工，2009，37（3）: 51-53.

[6]林新茼. 紅外線測溫系統在立火道溫度測溫上的應用[J]. 吉林冶金，2016，07（3）: 24-26.

[7]李維來. 焦?fàn)t立火道光纖動態測溫技術[J]. 儀表技術與傳感器，2007，（1）: 47-49.

[8]頡永杰. 焦?fàn)t加熱系統的調節與優化[J]. 中國化工貿易，2019，11（11）: 168-169.

[9]周善語. 焦?fàn)t加熱燃燒系統的優化控制[J]. 商品與質量，2020，（31）: 62-62.

[10]趙洪. 煉焦行業焦?fàn)t加熱自動控制系統研究[J]. 中國石油和化工標準與質量，2020，40（6）: 193-194.
