侯士彬  李勇 來威  謝成波 馬俊堯

（鞍鋼煉焦總廠  114021）

摘要：通過標定不同配煤細度下裝煤堆比重的變化，同時標定不同配煤細度下焦炭冷態指標變化趨勢，得出在保證焦炭質量最有的狀態下找出有利于提高焦炭產量的最佳裝煤細度。通過采用單種煤來煤細度初調、調整粉碎機錘頭排列方式、調整頂裝焦?fàn)t螺旋轉數最終實現在保證焦炭質量不變的狀態下細度值，并實現了焦炭產量大幅度增產的目的。

關鍵詞：細度；對比重；產量

1  前沿

隨著全國大小焦化企業日益增多，國礦煤數量有限，需要我們補充一部分地礦煤資源，同時鞍鋼自身降成本也要求我們需要使用一部分地礦煤，這些都使得我們的來煤品種日益增多，由于地礦煤一般都產量較小，因此質量相對不是很穩定。這就使得鞍鋼常用的20多個煤種現已增加到90左右個煤種，其中常用的就煤種就有40余種。

隨著洗煤工藝的變化，浮選煤比例日益增多，換句話說就是單種煤細度呈現逐漸上升的趨勢，對于頂裝焦?fàn)t，為保證裝煤期間不發生粉塵外溢，故采用螺旋裝煤，通過研究發現配煤細度逐漸升高對裝煤量影響較大，進而影響焦炭產量。但是如果配合煤細度較粗時，對于配合煤結焦又極為不利，因此，研究如何通過調整配煤細度，實現在保證焦炭質量相對穩定的前提下提高裝煤堆密度即焦炭產量，成為一項重要任務有待于我們研究與探索。

2  標定不同配煤細度煉焦試驗

2.1粉碎細度配煤煉焦試驗

2.1.1粉碎細度同堆密度試驗研究

煉焦廠內取配煤盤粉碎前單種煤，按五送煤生產配比進行混合，調整配合煤粉碎細度，進行4組煉焦平行試驗，共8爐，并測量裝煤堆密度、裝煤水分，檢驗焦炭轉鼓強度、熱態性能。4組粉碎細度分別控制80%以上、78%—82%、73%—77%、67%—72%。

表1 ：裝煤堆密度同煤粉碎細度對應表

試驗操作過程中，受試驗設備條件限制，粉碎細度與方案設計略有偏差。從總體趨勢上看，裝煤堆密度隨粉碎細度降低而提高。

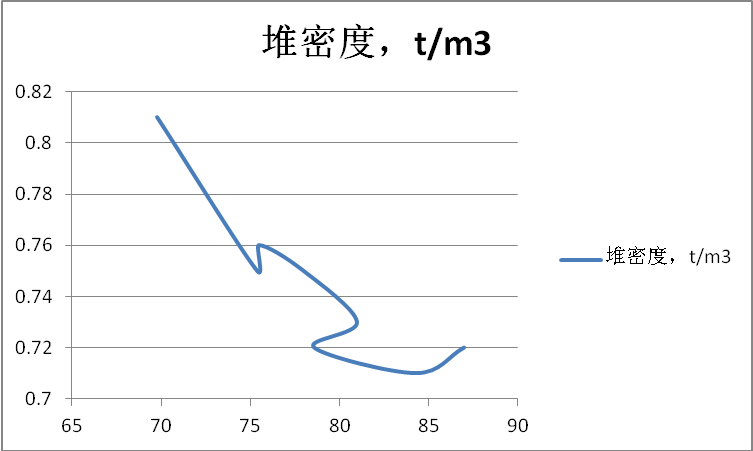

圖1： 堆密度同粉碎細度對比圖

2.1.2不同粉碎細度配煤煉焦試驗

試驗研究按照如下配煤比進行：

表2： 試驗配煤比

表3：配合煤質量

表4：按照配合煤煉焦試驗后焦炭質量

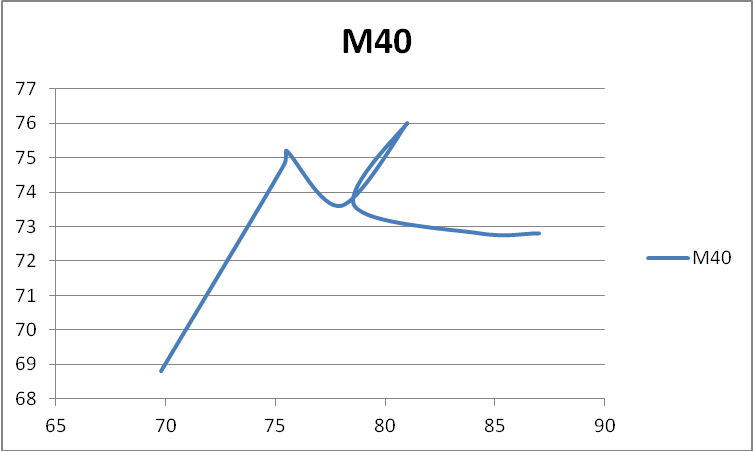

圖2：M40隨細度變化而變化圖

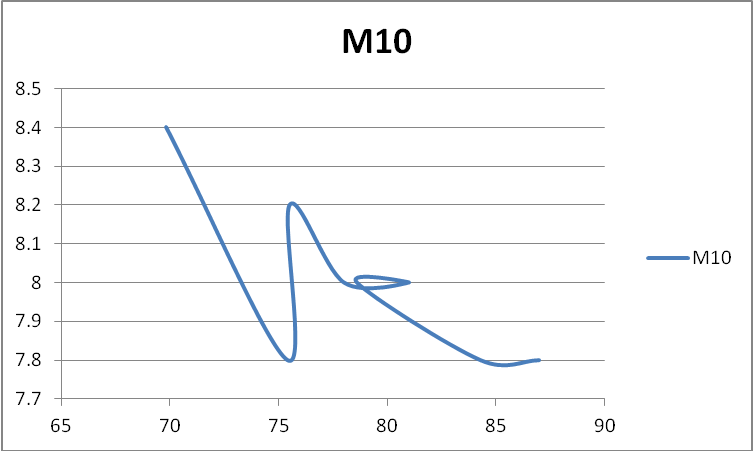

圖3：M10 隨細度變化而 變化圖

圖4：焦炭熱態指標隨細度變化而變化圖

當細度為81%時，轉鼓強度M40 最高，為76.0%；其次是細度75.5%和75.4%時，轉鼓強度M40分別是75.2%、74.8%；粉碎細度78%和78.6%時，轉鼓強度M40為73.6%；當粉碎細度為84.3%和87%時，轉鼓強度M40分別為72.8%；當粉碎細度69.8%時，轉鼓強度最差，68.8%。轉鼓強度M10變化并不大，只有當粉碎細度降到69.8%時，M10出現較大下滑。焦炭熱態性能均無明顯變化。因此可選擇細度75%左右進行配煤。

3  調整配煤細度的途徑

3.1通過標定單種煤細度進行配合煤細度初調

3.1.1單種煤抽樣檢驗研究

根據研究項目需求，項目組對單種煤細度組成進行了系統抽樣檢驗。單種煤細度篩分組成分析如下：

表5：鞍鋼煉焦總廠各單種煤抽樣檢測細度表

通過系統抽樣發現：

1）單種煤細度達到70%以上的煤種有：

焦煤2組：鐵東77.7%、桃山74.4%

焦煤1組：安益71.8%

肥煤：范各莊74%

瘦煤、瘦焦煤：張臺子75%、億堂70.2%；

七臺河76.1%

2）單種煤篩分組成＜0.5mm占40%以上的煤種有桃山、鐵東、張臺子、范各莊、屯蘭、億堂。

3）對重點單種煤單獨分析如下：

a鐵東煤共抽查9次，最高細度達到84.1%，抽查細度達70%比例以上占100%，抽查細度達80%比例以上占44.4%；篩分組成＜0.5mm最高60.8%，平均49%。

b桃山共抽查9次，最高細度最高達到79.3%，抽查細度達70%比例以上占77.8%；篩分組成＜0.5mm最高51.7%，平均46.8%。

c張臺子共抽查9次，最高細度達到78.8，抽查細度達70%比例以上占100%；篩分組成＜0.5mm最高56.0%，平均47.3%。

以上三種單種煤細度過高，煤粉含量也較高。

通過系統抽樣檢驗：細度較好的煤種有：臨渙、邦力、林盛堡、偉鑫、德國灣、介休、薩阿吉、西曲、白閉關；而范各莊抽查次數為1次，細度74%；安益抽查2次，平均71.8%，其中1次76.2%；屯蘭抽查3次，其中1次74.5%；七臺河抽查1次，細度76.1%；義棠平均細度70.2%，總體比較穩定。對這些煤種需持續跟蹤，同時對細度較高的煤種提出要求。

3.1.2不同產地主焦煤抽樣檢驗研究

檢驗焦1中國礦、進口、地礦各單種煤細度

表6： 焦1單種煤細度、揮發分標定統計表

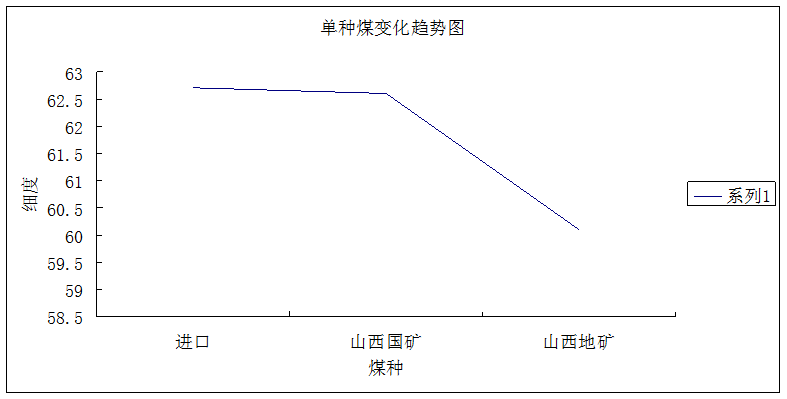

圖5單種煤細度變化趨勢圖

由表6及圖5可以看出：

1）山西地方高硫煤細度偏粗，有利于降低配合煤前細度，可為下一步調整配合煤細度在75%奠定基礎。

2）山西地方高硫煤不僅細度偏粗同比山西國礦焦1價格方面有明顯優勢，有利于降低配煤成本，且揮發分偏低，有利于提高全焦率。

3）進口焦煤雖然細度和山西焦煤基本持平，價格與山西國礦基本一致，但硫份明顯低于山西焦煤，因此選用進口焦煤加高硫煤不僅能夠?qū)崿F(xiàn)降低配前細度的目的，而且可以大幅度降低配煤成本。

2016年1-11月份平均每月使用高硫焦1  7.5萬噸，進口焦煤8.5萬噸，山西焦煤比例由大幅下降，高硫焦1大量的使用為調整配合煤細度在75%奠定堅實基礎。

3.2采取降低可逆反擊錘式粉碎機錘頭的方式調整配合煤細度

3.2.1對于6米焦?fàn)t對應的送煤系統調整配煤細度

對6米焦?fàn)t對應送煤系統繼續采用調整可逆反擊錘式粉碎機錘頭個數的方式進行配合煤細度調整

（1）6m焦?fàn)t配套可逆反擊錘式粉碎機調整錘頭個數原則

1）PFCK－1618型粉碎機錘頭為螺旋排列，首先打印錘頭分布表，確定要增加或減少的錘頭及個數。

2）調整錘頭要盡量保證四個為一組，分別為對應的兩排和對稱的兩列。

3）對應的兩排要平衡分布，兼顧左右穩定。

4）對應兩排錘頭總重量相差不超過0.2KG。

5）相鄰兩排錘頭個數差不超過3個。

6）相鄰兩列錘頭個數差不超過2個。

7）摘錘頭時，不允許有相鄰兩排存在空排。

8）摘錘頭時，盡量安排間隔取消錘頭，不允許有相鄰三列存在空列。

通過調整錘頭個數實現了配合煤細度逐漸下調，原來42個錘頭細度在83%左右，36個錘頭細度在78%左右，28個錘頭細度在75.5%左右，最終實現了通過調整粉碎機錘頭個數降低配煤細度的目的，錘頭個數調整后細度變化趨勢見圖6。

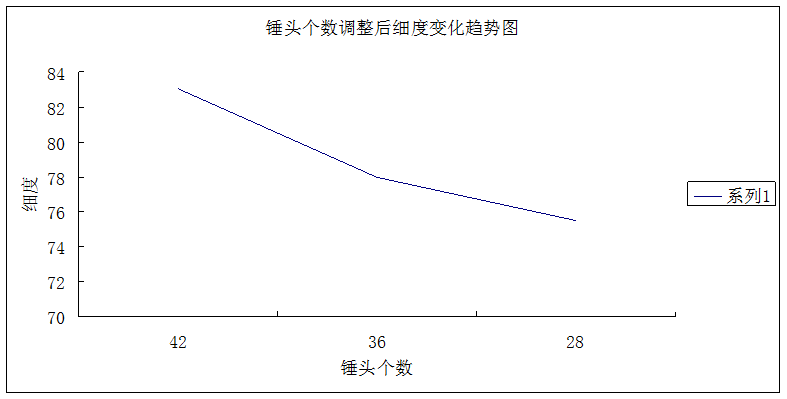

圖6 錘頭個數調整后細度變化趨勢圖

圖7： 配合煤細度同單孔裝煤量關系圖

3.3.2  7m焦?fàn)t對應備煤系統通過改進配合煤細度

7m焦?fàn)t對應備煤系統通過改進錘頭大小有效降低了配合煤細度設計上西部備煤兩臺處理量500噸/h可逆反擊錘式粉碎機，單個錘頭重量30KG，開工期間標定細度達到85%作用，嚴重影響7m焦?fàn)t螺旋裝煤操作。西部備煤采取改進錘頭大小、錘子排布方式進行調整配合煤細度，錘頭單個大小進行削減，73-74%左右，實現了西部煉焦單孔裝煤量逐漸增加，單種裝煤量的逐漸提高實現了西部煉焦焦炭產能大幅上升，由設計的單孔干煤量40噸提升至目前41.8噸，達到了7m焦?fàn)t的設計產能。

3.3控制煉焦作業區裝煤螺旋轉數提高裝煤對比重

6米焦?fàn)t煉焦作業區進行裝煤螺旋轉數與單孔裝煤量、堆比重標定，標定結果見表7。

表7螺旋轉數與單孔裝煤量、堆比重標定統計表

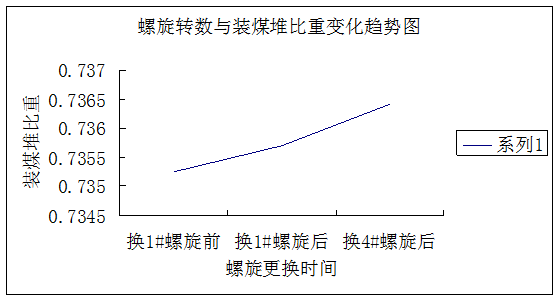

圖8 螺旋轉數與裝煤堆比重變化趨勢圖

由以上標定結果可以看出螺旋老化對裝煤堆比重影響較大，且前期生產期間對螺旋更換不重視，部分螺旋已經超過99轉（滿量程），下圖為某一煉焦螺旋老化圖片。

圖9 ：螺旋老化后的現場圖片

既然意識到裝煤速度對裝煤堆比重影響，且2015年將裝煤螺旋轉數寫入規定，嚴格控制85轉以內必須更換目的，2016年各單位整體執行較好平均螺旋轉數控制在75轉以內，六煉焦幾乎全部控制在70轉以內，在一定程度上提高了裝煤堆比重，為2017年焦炭產量超產降成本奠定堅實基礎。

4  結論

4.1配煤細度在74-75%時可實現在確保焦炭質量相對穩定的前提下實現最大程度提高裝煤對比中的目的。

4.2對于頂裝焦炭配煤細度變化時候?qū)慰籽b煤量影響較大，進而影響焦炭產量。

4.3單種煤來煤細度呈現逐漸上升的趨勢，尤其是鞍鋼目前常用的焦2（鐵東、桃山），來煤細度已經超過配煤細度，因此應考慮不粉碎。

4.4在不增加焦?fàn)t設計產能的前提下可通過調整裝煤細度實現焦?fàn)t增產的目的。

參考文獻

[1]于振東，鄭文華.現代焦化生產技術手冊[M].北京：冶金工業出版社，2010.，1，37
