左晶榮
（河北新武安鋼鐵集團烘熔鋼鐵有限公司信息自動化部）
摘要：在全球經濟下行大環境下，受美聯儲加息和俄羅斯鋼材輸入的影響，國內鋼鐵企業舉步維艱，普遍面臨虧損，擺在鋼鐵企業面前的只能控制成本，謀取利潤保生存。我公司制定的將本路線是燒結以結構將本，在保證產品質量和產量的前提合理配加劣質雜料來達到將低成本的目的。為了防止劣質原料在料場混合不夠均勻或質量波動特新建設混均料場來保證配料的均勻性。為了保證新建混均料場的前瞻性和先進性，我公司采用全自動的控制方式，包括啟停設備的配比偏差也做了優化，極大限度的降低了質量波動。
關鍵詞：混均料場；自動控制；開發與應用
1 系統概況
項目建設10個料倉，配套有裝倉皮帶1條，圓盤給料機10臺，皮帶秤10臺，接料皮帶1條，成品皮帶1條，成品卸料倉1個；配備有震動電機、熱保護裝置。整個項目建設完成后實現一鍵啟動和一鍵停止，自動開啟和關閉震動、自動提高給料速度、分組分步啟動和停止等功能。本項目?jī)?yōu)化控制粒度把小時控制優化到按秒控制，傳統的配料是按小時或分鐘累計計算配料數量，但中間截取料面偶爾會出現階段性不均勻現象，本次項目采用按秒調整配比下料量。
2 控制系統設計

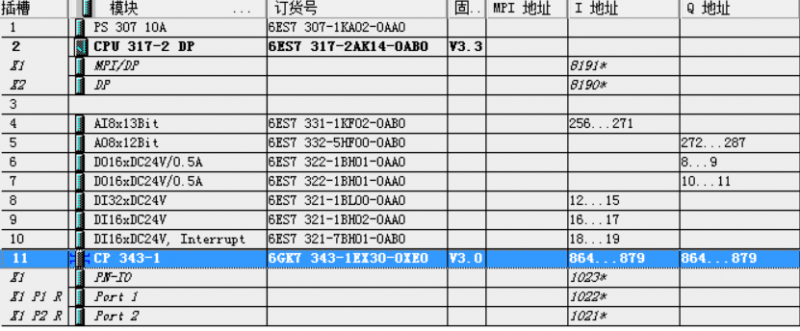

根據混均料工藝要求，該系統選用西門子300PLC對整改系統進行控制。模塊選型有CPU317-2 DP、CP343-1、AI8x13Bit、AO8x12Bit、DO16xDC24V、DI16Xdc24V等。變頻器均配比DP卡，選用DP通訊。編程軟件選用step7，上位機軟件選用WINCC。項目設計理念是高類聚、低耦合，封裝了通用的邏輯處理、計算、判斷等FC塊和FB塊，能夠在程序中重復調用?？刂坪驮O(shè)置采用上位機操作方式，組態軟件用西門子的WINCC軟件，通訊協議選用TCP/IP協議。設計要求自動化、智能化，系統要涵蓋常用的操作模型，能實現自動應對和處理常見變化。
2.1 控制模式設計
通過調研和整理，梳理操作流程和操作方法，把人工操作的3種模式和46類異常處理進行邏輯設計；增加故障檢測和異常報警方便排查原因。操作模式分“自動模式”、“手動模式”、“檢修模式”三種，異常處理有過熱異常、斷料異常、變頻器異常、過流異常、稱重儀表異常、裝料急停、槽下急停等處理模型。
2.1.1自動模式
操作工只需要按下啟動按鈕，系統會按照預設規程和操作方法進行啟動，首先啟動成品提升皮帶，待提升皮帶電機大于45Hz后啟動接料皮帶，待接料皮帶大于40Hz開始從1號倉啟動皮帶成和圓盤給料機，每隔3秒啟動一臺皮帶秤和圓盤，圓盤的啟動條件是判斷皮帶秤大于40Hz和接料皮帶大于45Hz。
自動給料是由圓盤給料機、電子皮帶稱、稱重顯示器、變頻器等組成，各種原料的配比由操作人員通過上位機設定,物料的流量經電子皮帶秤、稱重顯示器轉換為數字信號通過DP通訊輸入到閉環控制模板的功能模塊,與設定值比較,再經過PID運算,得到控制量的數字值,通過DP通訊發指令給變頻器,變頻器根據這個信號控制圓盤給料機電機的轉速,從而使各臺圓盤給料機的給料量緊緊圍繞在其設定值的周圍,實現閉環的自動控制功能
2.1.2手動模式
手動單獨啟動成品提升皮帶或接料皮帶，啟動時機需要人為控制。料倉啟動需要人工選擇，其他的安全連鎖會驗證是否具備啟動條件。如：稱重皮帶不啟動不能啟動圓盤；接料皮帶不啟動不能啟動皮帶秤；皮帶秤不啟動不能啟動圓盤等。
2.1.3檢修模式
檢修模式不受連鎖控制，可隨意啟動指定設備，也可反轉點動。方便檢修和查找問題。電機頻率也可手動設置，不受連鎖條件影響。只有最基本的過熱保護，過載保護生效。
2.2自動下料設計
采用的PID算法，設Yr(kg)為每秒下料量的設定值，Y(kg)為每秒下料量的實際值，e(kg)=Yr(kg)-Y(kg) 為每秒下料偏差，設此時系統控制輸出為U(kg),則
u(kg)=Kp{e(kg)+1/ti∫e(kg)dt+dt[de(kg)/dt]
kp、ti、td 分別為比例系數、積分時間常數、微分時間常數。
調整上述三個系數就可以改變控制輸出，得到良好的控制效果。
2.3 配方流量計算
根據小時需求量乘以單倉配比占比得到小時下料量，根據小時下料量分解的每秒即下料給定數。公式如下：
W = Wz×P÷3600
W為每秒下料量;Wz小時需求量;P單倉占比百分?jǐn)?shù)；計算程序如下
2.4斷料和震打控制設計

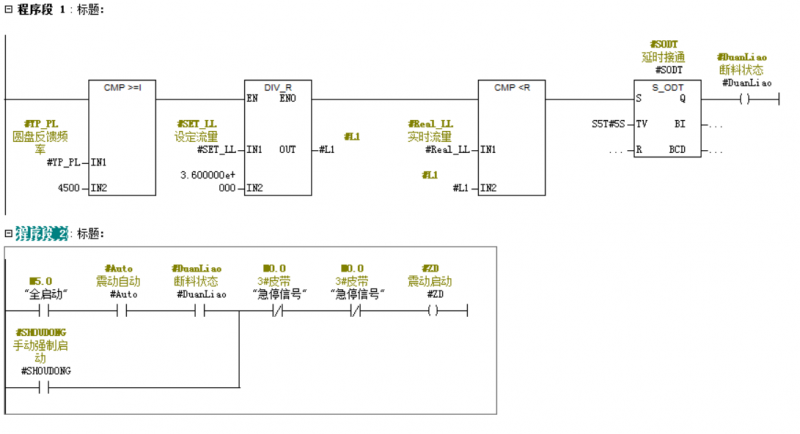

當稱重反饋流量小于給定流量，且圓盤頻率大于45Hz持續10秒判斷為斷料狀態，出現斷料自動開啟振打設備。處理程序如下：
3 控制技術實現方案
3.1 配料系統實現
程序按照PLC的掃描順序進行先讀后寫原則，首先讀取變頻器運行狀態和參數，然后讀取儀表狀態和參數，拿到數據后進行配比計算和邏輯處理，最后將處理完成的參數寫入變頻器和儀表。
3.2 稱重裝置控制實現

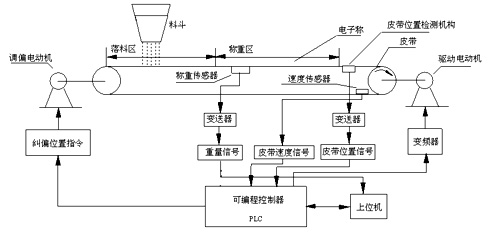

調速皮帶秤是一種通過改變皮帶機的皮帶速度，調整物料流量的給料設備。通過安裝在計量輥下的荷重傳感器，可將皮帶上物料的重量轉換成電壓信號，該電壓信號（mV級）由儀表的模擬輸入通道輸入儀表，通過計算得到單位長度物料重量G(kg/m)。在皮帶秤上還安裝有皮帶速度傳感器，該傳感器可以將皮帶速度轉換成脈沖信號，再由DI6口輸入儀表，得到皮帶的速度V(m/s)，則皮帶秤的瞬時流量為L(zhǎng)=G*V。該瞬時流量與設定流量值相比較，通過DA的輸出調整皮帶速度，使調整后的流量與設定流量相等。通過稱重儀表可實現調零點、砝碼標定、實物標定。
3.3 模擬人工操作的實現
本次技術主要是利用信息化手段來處理復雜的人機交互，讓生產制造更智能，PLC、上位機、變頻器、儀表、電機、拉繩開關、限位、料位計等設備均采用國產國標設備，操作模型由人工編寫下發到PLC的CPU執行，動作輸出由PLC發出。上位機可以選擇手動、自動。通過梳理生產中可能存在的問題和故障，整理成生產模型，把模型導入到自動化控制設備，有自動化設備來判斷什么時候執行什么指令。工藝出現異常時，如：卡料、堵塞等，現場設備旁的報警燈會亮起，系統會自動打開震動設備輔助下料。當設備出現過熱、過載、過流是故障報警會響起影響維護人員前去處理。自動模式執行邏輯如下：
第一步；操作員點擊自動模式，然后點全部啟動后，設備開始自檢，檢查設備位置和各傳感器故障信號是否觸發。
第二步：首先啟動提成品升皮帶電機，啟動時間大約為30秒，待啟動頻率大于45Hz后啟動槽下接料皮帶，啟動時間約20秒；待電機頻率大于45Hz后進入下一個環節。
第三步：為了實現精準混料，啟停設備時的混料誤差，先從1#給料機和1#稱重儀表開始啟動，然后間隔3秒啟動2#給料機和稱重儀表，再間隔3秒啟動3#給料機，依次類推，直到啟動10#給料機。
第四步：開始故障監測，儀表反饋流量小于給定流量時，開始增加圓盤給料機頻率，若頻率大于45Hz后連續5秒下料任然不足，判斷為斷料；系統自動開啟振打裝置。
第五步：上位機的停機按鈕指令，先停1#給料機，間隔3秒后再停1#計量?jī)x表和計量皮帶，再間隔1秒后停2#給料機，再間隔3秒后停2#計量皮帶和儀表，依次類推直到10#給料機和計量皮帶停機后等待5秒停接料皮帶，再等待40秒后停提升皮帶。
3.4 故障連鎖實現
如果提成品升皮帶出現故障，系統會自動停止所有給料機、計量?jī)x表和接料皮帶。若接料皮帶故障首先停止給料機和計量?jī)x表。待提升皮帶輸送完成物料后停止運行。若阻旋料位計報警，系統判斷成品料倉滿，執行自動停機指令，按照順序陸續停機。
槽下急停拉升分兩組，提升皮帶和接料皮帶；提升皮帶拉繩開關拉動后所有設備馬上停止運轉；接料皮帶拉繩開關拉動后，停止所有圓盤給料機、皮帶秤和接料皮帶。
3.5 故障報警實現
設置故障檢測裝置有電機過流、電機過熱保護、變頻器故障報警、空料報警、急停報警、成品接料斗倉滿報警等故障檢測。有效保障了設備的正常運行，另外還安裝了監控設備和四個監控探頭，人工輔助監控設備運行狀態，防止著火、設備下沉等問題發生。
4 結束語
本次項目運行后可實現日混料3000噸；目前日平均混料800噸，節約成本約6萬元/天,另外本次項目采用智能一鍵操作，只需要一名人員即可實現混料操作、設備巡檢和日常維護。
