袁平剛  丁小濤

（敬業集團  河北石家莊050409）

摘要：本文通過研究燒結機混合料水分檢測與控制系統，并應用至燒結機一次混合機、實現一次混合機自動補水，解決了人工目測水分不準確，憑經驗調整不及時的問題；減輕職工勞動強度，保證燒結機補水自動、精準控制，混合料中粒徑小于3mm的比例升高8.16%，垂直燒結速度提高0.44mm/min，利用系數提高0.015 t/m²/h，改善了混合料原始粒度組成和透氣性，使燒結過程主要工藝參數趨于連續、穩定，達到穩定燒結工藝、穩產高產的目標。

關鍵詞：燒結機；自動補水；精準控制；工藝參數；穩產高產

1  前言

燒結生產是將鐵礦粉、熔劑、燃料按一定配比進行配料、混勻、補水組成燒結料，燒結料在高溫熔融條件下進行燒結造塊，鐵礦粉和燃料中自帶部分水，自帶水占自重的7%-8%，折合燒結料大約占比4.5%-5.5%。隨著熔劑的配加和混勻、造球的需要，在混合機中需要補充大約2.5%-3.5%水分，以滿足燒結過程對混合料粒度組成、料層透氣性的要求。“一水、二碳、三聯系”操作方針是燒結機操作與改進的基本條件，由此可見，水分是影響燒結過程的一個極為重要的因素，對整個過程的穩定起到舉足輕重的作用^[1]。

由于水分有利于燒結料混勻、造球，改善料層透氣性，同時原、燃料顆粒被水分潤濕的表面光滑，減少料層阻力，改善料層導熱性。在一定的原、燃料條件下，最適宜的水分波動范圍是非常小的，超出這個范圍會對混合料的成球性產生顯著影響，導致燒結混合料的原始粒度，使燒結過程料層透氣性變差，進而影響燒結礦產、質量。為確保燒結混合料合適的水分，達到提高燒結礦的產、質量，降低燃料消耗的目標，對混合機補水系統進行自動、精準控制是很有必要的^[2]。大多數鋼鐵企業燒結機混合料水分檢測與控制完全以人工或者半人工方式手動憑經驗來完成，存在很多偶然和必然的不穩定因素。隨著厚料層燒結工藝的推廣，對混合料水分的穩定性、終點水分合格率、料層透氣性等要求越來越高，如何實現補水自動、精準控制，提高燒結混合料終點水分穩定率，改善燒結料原始粒度和燒結過程透氣性是穩定燒結工藝、保證“燒好、冷透、篩盡”、實現穩產高產的前提^[3]。

2  研究思路

某企業煉鐵事業部3號360m²燒結機配備兩臺混合機，將配料系統輸送來的原燃料充分混勻、加水潤濕并制粒造球。一次混合機主要進行混勻和加水潤濕，二次混合機主要進行造球，混合機加水量以一次混合機為主，入燒混合料水分合理控制范圍一般為7.5%～8.0%。但在實際生產過程中，因無任何水分自動檢測設備，只靠人工手動取樣烘干測水分，這樣不能及時指導生產，因此看水工只能憑經驗判斷，靠目測來調整水分大小，這與崗位工經驗多少及責任心等因素密切相關，因而各班組水分波動較大，給穩定燒結工藝操作造成一定困難。同時、混合料水分的波動還會影響到配碳量的穩定，制約著燒結礦產、質量的穩定。鑒于上述原因，為進一步穩定燒結機混合料水分，改善混合料的制粒效果、降低固體燃料消耗，提高燒結礦產質量，多年來我部也一直在尋求一種可靠的在線自動測水儀器，解決以人工方式目測水分的不準確，調整憑經驗和不及時的問題。我部曾嘗試過中子測水儀，因其價格昂貴，設備維護難度大，且有放射性廢料不好處理、數據失真等問題，所以在混合料測水中沒有有效使用。最終選用紅外水分測量儀，作為一種非接觸的在線水分測量儀，其靜態精度經過建模標定可以達到很高的精度，實現了燒結機混合料水分的在線檢測與自動、精準控制，可以在主控室完成混合料水分的自動控制，同時可以對歷史上某個時間點、或時間段或某一批料的混合料水分?jǐn)?shù)據進行查詢和分析，有效解決燒結工藝中補水波動大的問題^[4]。

紅外自動補水系統通過安裝水分測控專家系統，在一次混合機出口輸送帶上方安裝一臺水分儀，同時在輸送帶水分儀正前方安裝防護水分儀的平料器^[5]；在一次混合機配加“污泥+清水”的補水方式中，通過手動控制閥門固定污泥流量，在一次混合機的補水管道上增加兩條清水控制回路（DN50和DN80管道），該回路中包含流量計、電動調節閥、切斷閥等；一次混合機主控室裝配一臺工控機，用于記錄、分析水分儀測量數據，并形成混合料水分的歷史曲線以及報警畫面；現場配觸摸屏顯示各項參數同時用于操控加水調節閥以及系統的手自動方式切換等，將混合料水分的歷史曲線上傳至燒結機中控室顯示；一次混合機出口混合料水分控制目標值可以在電腦中實現人工設定，實現混合料水分自動控制、自動調節，一次混合機出口混合料水分穩定在目標值±0.2%以內，日水分穩定率達到95%以上，水分超出目標范圍時，5分鐘之內調整至目標范圍。當混合機系統出現故障或停車時，測控系統能夠自動及時關閉切斷閥，停止加清水及污泥。

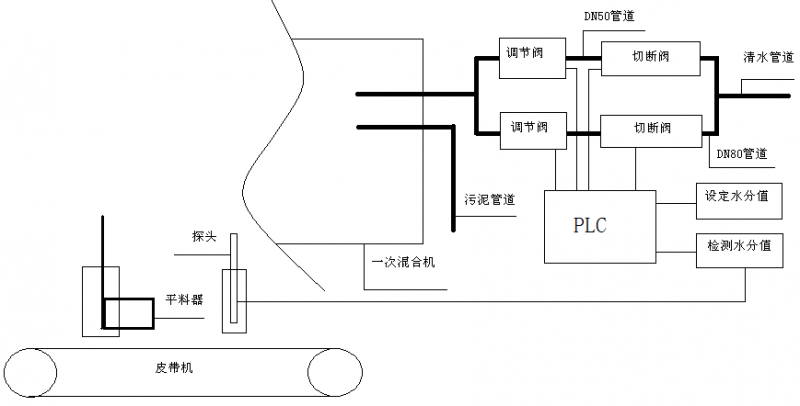

燒結機自動補水系統工藝布置圖如下圖1所示：

圖1 燒結機自動補水系統工藝布置圖

3  使用效果

在正常生產中一次混合機以配加污泥為主，清水為輔助補充，正常生產凈水使用DN50或者DN80管道，通過自動調節清水流量穩定混合料水分，當停止使用污泥時，直接使用DN80管道單獨配加清水可滿足生產需求。

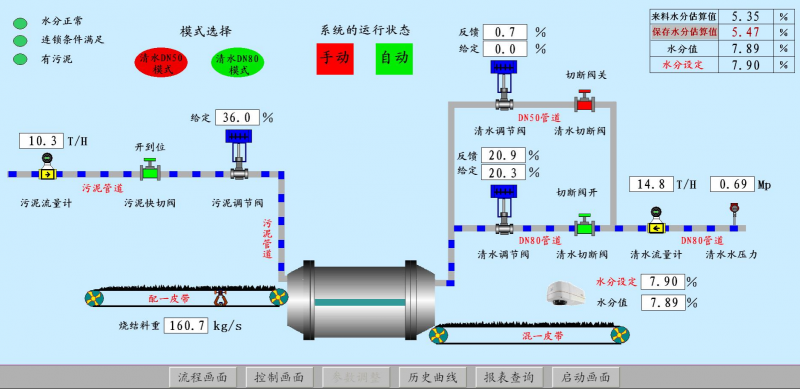

紅外自動補水系統操作畫面如下圖2所示。

圖2 自動補水系統操作畫面

3.1  安裝紅外自動補水系統對混合料粒徑的影響

我們對二次混合后的混合料粒度進行多次取樣并進行檢測，取平均值得到數據如表1所示：

表1 安裝紅外自動補水系統前后混合料粒度對比

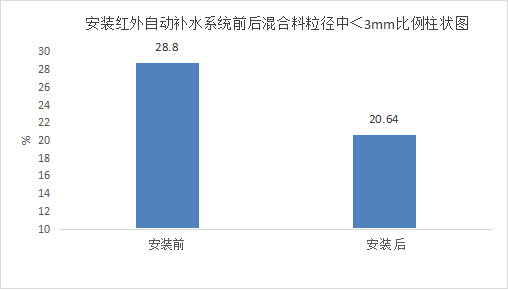

在燒結混合料中，粒徑小于3mm的部分對燒結過程的透氣性和垂直燒結速度影響較大，因此我們對安裝紅外自動補水系統前后的混合料中粒徑小于3mm的比例進行柱狀圖分析見圖3所示：

圖3 安裝紅外自動補水系統前后的混合料中粒徑小于3mm的比例柱狀圖

由圖3可以看出，安裝紅外自動補水系統后混合料中粒徑小于3mm的比例較安裝前升高8.16%，因此安裝紅外自動補水系統對于提高混合料加權粒徑，降低混合料中小于3mm粒徑的比例作用突出，有利于改善燒結過程透氣性。

3.2  安裝紅外自動補水系統對燒結過程工藝參數的影響

為保證安裝前和安裝后操作參數保持一致，最大程度地消除人為操作因素對燒結工藝參數的干擾，我們通過嚴格控制工藝要點，標準化操作，盡可能確保試驗數據準確、有效。安裝前和安裝后的燒結過程主要參數對比如表2所示：

表2 安裝紅外自動補水系統前后燒結過程工藝參數對比

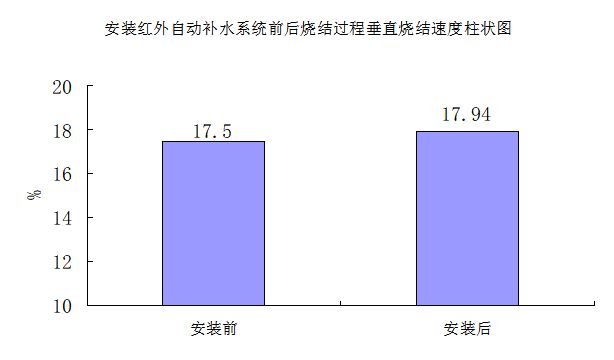

通過表2可以看出：安裝紅外自動補水系統后燒結機煙道壓力、溫度和垂燒速度等燒結過程主要參數有了明顯改善，在燒結料層不變的條件下，燒結機機速、垂直燒結速度提高顯著，因此我們對安裝紅外自動補水系統前后的垂直燒結速度進行柱狀圖分析見圖4所示：

圖4 安裝紅外自動補水系統前后的垂直燒結速度進行柱狀圖

通過圖4可以看出，安裝紅外自動補水系統改善了混合料原始粒度組成，提高燒結過程料層透氣性，在料層不變的條件下，燒結機機速提高0.05m/min，垂直燒結速度提高0.44mm/min，使燒結過程主要工藝參數趨于連續、穩定。

3.3  安裝紅外自動補水系統對燒結礦主要技術經濟指標的影響

安裝紅外自動補水系統前后燒結礦主要技術經濟指標對比分別如表3所示：

表3 安裝紅外自動補水系統前后燒結礦主要技術經濟指標對比

注：此表中固體燃料統計按照40%焦末+60%無煙煤，點火煤氣使用純焦?fàn)t煤氣。

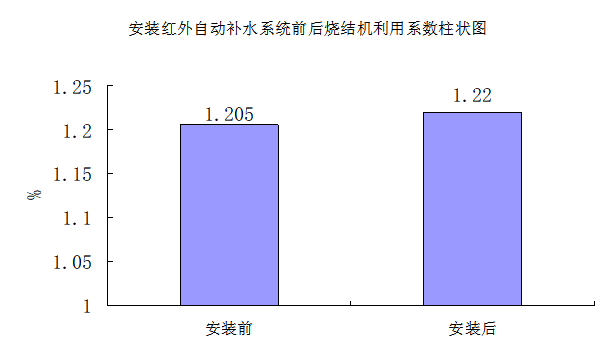

由表3可以看出，安裝紅外自動補水系統后，燒結礦主要技術經濟指標中利用系數、燒結礦轉鼓指數略有升高，煤氣單耗、5-10mm比例、篩分指數、固體燃耗、返礦率均降低。我們對安裝紅外自動補水系統前后的燒結機利用系數進行柱狀圖分析見圖5所示：

圖5 安裝紅外自動補水系統前后的燒結機利用系數進行柱狀圖

通過圖5可以看出，安裝紅外自動補水系統后燒結機利用系數由1.205 t/m2/h提高至1.22 t/m²/h，提高了0.015 t/m²/h。

4  結論

（1）紅外自動補水系統應用于燒結混合機水分檢測和控制是可行的。

（2）安裝紅外自動補水系統后混合料中粒徑小于3mm的比例較安裝前升高8.16%，燒結機機速提高0.05m/min，垂直燒結速度提高0.44mm/min，利用系數提高了0.015 t/m²/h，安裝紅外自動補水系統對于改善混合料原始粒度組成，提高混合料加權粒徑，降低混合料中小于3mm粒徑的比例作用突出，有利于改善燒結過程透氣性等重要參數。

（3）安裝自動補水系統在燒結料層、原燃料結構不變的條件下，使燒結過程主要工藝參數趨于連續、穩定。燒結礦轉鼓指數、利用系數略有升高，煤氣單耗、5-10mm比例、篩分指數、固體燃耗、返礦率均降低，具有較強的推廣應用價值。

參考文獻

[1] 鐵礦粉燒結生產[M] , 北京：冶金工業出版社,2006,19-20.

[2] 范曉慧.燒結生產自動控制新技術（上）[J]. 燒結球團. 2002，27( 1) : 28-35.

[3] 黎成家,文劍平.燒結混合機最佳工業參數選擇的研究[J]. 燒結球團. 1992，( 4) : 13-17.

[4] 陳略峰.燒結混合制粒過程水分智能控制策略及工業應用[D]. 長沙：中南大學,2012.

[5] 張鋒.燒結混合料水分控制系統的設計與應用[D]. 沈陽：東北大學,2011.
