王銳 王軍

（陜西龍門鋼鐵有限責任公司）

摘要：通過開發高爐爐溫智能調控系統，采集各相關參數，建立爐溫閉環控制模型，對爐溫進行預判和調節，實現爐溫長期穩定和煤量的高效科學調劑，促進提煤降焦和降低成本。

關鍵詞：爐溫調控；提煤降焦

1  前言

在高爐的冶煉生產中，爐溫是高爐冶煉過程管控的重要指標，保持合理穩定的爐溫水平是高爐穩定順行的的關鍵之一。而高爐爐溫控制又是一個大時滯系統，它要求高爐工長及時作出爐溫預判，采取合理的措施。

高爐工長調節爐溫的依據包括看渣樣、看鐵水、看風口、計算綜合負荷等，人工操作存在著調節滯后、判斷出現偏差等情況的出現，不利于爐況的長穩久順。

2  系統組成

搭建一套數據采集系統，利用基礎自動化硬件等采集所需要的關鍵參數，如風壓、風量、富氧量、料批、料速、實際煤量、頂溫、頂壓、負荷等，建立預測模型。

建立了爐料跟蹤程序模塊和爐溫閉環控制模型，利用上位機強大的腳本功能，結合數據庫，對模型的匹配度進行不斷修正，使預測煤量更加適應爐況的需求。

3  具體實施過程

1、建立爐料跟蹤程序模塊。根據槽下稱斗的實際重量和礦石品位，系統運算出每批料的實際鐵量和焦比，在線實時匹配相應的小時噴煤量，保持高爐輸入燃料比的穩定；根據爐溫、料速，控制系統智能運算當前應噴吹多少煤量，直接將煤量信息傳遞到噴煤一級控制系統進行調整，噴煤系統智能均勻噴吹，智能泄壓、裝粉、充壓、流化、等待、倒罐共噴，根據高爐噴煤速率要求，煤粉調節閥智能調節開度控制出煤量，智能均勻噴吹系統融合了智能調節罐壓、均壓、流化、一次輸送氣量、二次輸送氣量及混壓和壓差控制，使煤粉均勻、穩定、安全的噴吹到高爐，小時煤量誤差控制在100kg以內，實時瞬時速率控制在±1.5t以內，使當前煤量達到高爐調控溫的需求。

2、建立爐溫閉環控制模型。通過對煉鐵各工序控制參數進行數據采集，建立數據庫，利用大數據對數據進行分析，建立高爐爐溫控制模型，通過調節高爐的噴煤量，實現高爐爐溫的智能閉環控制，使高爐爐溫控制在合理的范圍之內。爐溫控制模型考慮了消除高爐下部冷卻器壁帶走的熱量，即考慮了渣皮脫落對于爐溫的影響。

3、在建立模型過程中，不僅考慮了富氧量、噴煤量、風量、風溫等因素，而且還將軟熔帶區域位置的焦比考慮在內，考慮因素全面，揭示了這些常用爐溫預測控制變量對于爐溫影響的真正內在關系。

4、模擬爐內物料實際情況，直觀展示高爐爐內爐料信息，預測特殊物料到達風口、鐵口的時間，實現了高爐爐內物料的跟蹤，及時、準確提供給高爐操作人員，減少爐況波動，促進爐況長期穩定順行。

5、同時也認識到，爐溫控制模型是基于時間序列考慮，即考慮了各個變量焦比、富氧量、噴煤量、風量、風溫對于爐溫影響的時間滯后性的不同，當爐況異常時，系統的預測結果參考值并不大。

6、面對原燃料的波動，應該提前做好相應的預案和調整，不應該被動的去調整，高爐操作中我們的攻、守、退都要把握好主動權，確保穩定順行。

7、系統運行分為手動和自動兩種方式，區別在于“手動”方式是噴煤量由人工設定， “自動”方式是噴煤量由系統自動計算并給定。不論哪種方式，煤量的預測值一直都會輸出。

8、系統界面和趨勢數據如下。曲線數據可以進行自動統計，得出某段時間內的最大值、最小值、平均值、偏差等。

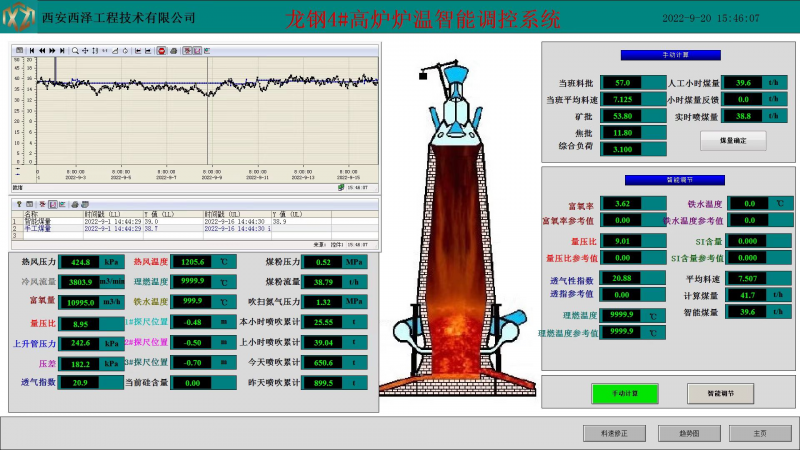

系統主界面

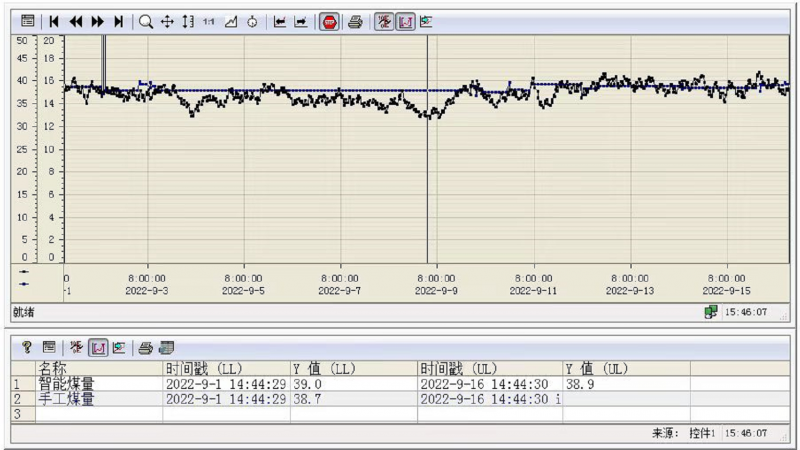

煤量對比

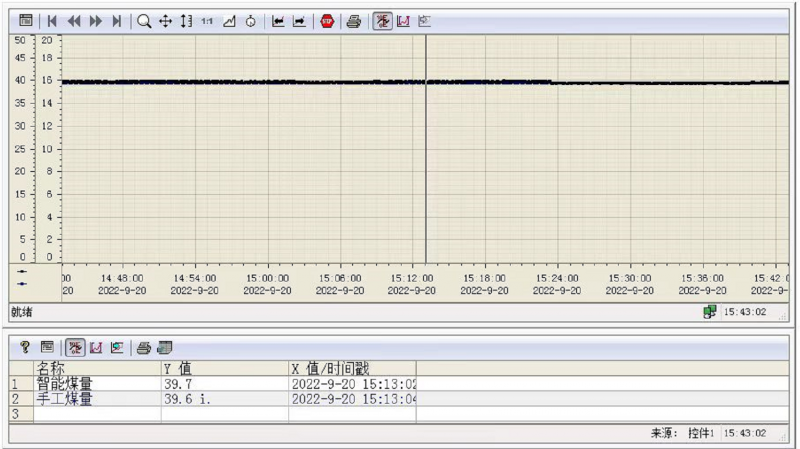

煤量對比

15日數據統計

4  效益分析

1、實施前效益分析：

高爐工長調節爐溫的依據包括看渣樣、看鐵水、看風口、計算綜合負荷等，人工操作存在著調節滯后、判斷偏差大、調劑不準確等問題，階段性引起爐況、爐溫波動。

2、實施后效益分析：

（1）系統研發后，實現了計算機自動控制，無需人工介入，減少人為失誤，全年無爐況失常事故，高爐關鍵指標明顯改善和進步，爐況保持長期穩定順行狀態。

（2）通過開展高爐智能爐溫調控研究，4#高爐爐溫穩定性提高，硅平均、硅達標率、硅偏差均明顯進步，達到了預期的目標。

鐵水[Si]平均0.40%，比研究前降低0.08%，按硅降低0.1%降低焦比4kg計算，平均硅下降0.08%降低焦比約0.08*4/0.1=3.2kg，成本下降約3.2*2894/1000=9.26元/tFe。

鐵水[Si]達標率（0.20-0.45%）累計64.74%，比2021年提高了20.05%，1-10 月硅達標率呈上升趨勢。

[Si]偏差穩定率提高，1-10月硅偏差累計0.136%，比2021年降低了0.045%，[Si]偏差穩定率提高了35%以上。

（3）4#高爐鐵水質量大幅度提高。

生鐵合格率100%，一級品率73.19%，比2021年提高30.56%，一二級品率、送煉鋼鐵水合格率均優于2021年。

5  結束語

高爐是一個多變量、非線性、大滯后的工藝設備和工業黑匣子。爐內各種物料之間的物理反應、化學反應，爐料的自然運動等非常復雜，很多現象難以進行準確描述，過程控制涉及多個專業，加之受限于操作水平和原燃料等各種因素，使得實現對高爐工藝過程的精準控制絕非一朝一夕之力，必須有歷史數據做支撐，并對數據進行篩選和清理，結合先進的深度學習算法，才有可能建立一個置信度較好的模型，這是一個比較深刻的話題，所以該系統仍有待進一步研究和探討。
