陳英博  張榮軍  羅涵  王希坤  楊笑

（鞍鋼股份煉鐵總廠  遼寧 鞍山 114001）

摘要：本文首先介紹鞍鋼股份有限公司進行數字化轉型、智慧制造的發展情況，并以該公司煉鐵集控中心項目作為案例，分析鞍鋼煉鐵工藝數字化轉型的方式，提出“智慧煉鐵”建議為鋼鐵企業進行數字化轉型提供借鑒和經驗。

關鍵詞：鋼鐵企業；數字化轉型；智慧煉鐵

煉鐵總廠是鞍鋼股份有限公司下屬的主體生產廠，擁有大型燒結、球團、煉鐵工藝技術裝備，目前高爐群各個零散的操作室處于分散管理，存在信息流傳遞滯后，海量數據沒有互聯互通等問題。為此鞍鋼股份煉鐵總廠運用數字化、智能化手段通過煉鐵高爐集控中心項目有效解決上述問題，并全面提升高爐產線智能化水平。本文對此做一介紹。

1  鞍鋼股份有限公司數字化轉型、智慧制造發展情況

在國家“十四五”數字經濟發展規劃的指引下，鞍鋼股份有限公司戰略方向明確,以《智慧鞍鋼發展規劃》和《鞍山鋼鐵集團有限公司推進智慧制造的指導意見》為指引，加速推進“工業化、信息化深度融合，打造智慧鞍鋼”，全面提升鞍山鋼鐵核心競爭力。智能制造已成為世界制造業發展的容觀趨勢，世界上主要工業發達國家正在大力推廣和應用。^[1-2]

2  煉鐵集控中心項目背景

煉鐵總廠是鞍鋼股份有限公司下屬的主體生產廠之一，始建于1917年，擁有大型燒結、球團、煉鐵工藝技術裝備，具備年產1800萬噸的生鐵產能，是國內鋼鐵行業單廠產能最大的煉鐵廠。目前煉鐵廠區內的6個高爐工序、55個操作室分散管理，存在信息流傳遞滯后，海量數據沒有實現互聯互通等問題。急需提升生產操作效率，打破工序間數據壁壘，實現互聯互通，為后續智慧煉鐵、智能決策提供支撐。

為此建設高爐區域集數據采集、智能視頻、智能操控、數據可視化與智慧分析決策等系統于一體的智慧生產運營平臺，并通過煉鐵集控中心項目提高鐵前工藝智能化水平。

3  煉鐵集控中心場景描述

煉鐵集控中心項目是鞍山鋼鐵踐行新鞍鋼內涵，建設數字鞍鋼、創新鞍鋼、綠色鞍鋼的重點工程。于2019年開始規劃，充分學習考察韶鋼、寶鋼、馬鋼、新?lián)徜摰绕髽I(yè)先進經驗后，于2021年開工建設，2022年4月集控一期項目成功并網運行，2022年12月集控二期項目成功并網運行。一期項目主要包含1#、4#、5#、10#四座高爐集控，二期項目主要包括2#、3#兩座高爐集控。隨著六座高爐先后順利并網，操控人員入駐集控中心，整體項目實現投運，煉鐵集控中心項目初期目標已經實現。

為實現煉鐵工序協同生產和無障礙溝通，該項目結合鞍鋼自身特點，以安全生產、效率提升為目標，創新性制定出跨工序、跨區域、跨界面的一體化智慧集控方案。在工業日益進步，生活品質日益提高的今天，對工業產品品質的要求，也越來越高。因此對自動化機械的精度要求，也相對提高^[3]。該項目采用了信息化、智能化、數字化等主要技術，融合了現有高爐各工序布局和工藝特性。在方案設計階段，為打破工序間的數據壁壘，改善原有操作模式不統一的現象，通過匯總高爐生產數據和操控?cái)?shù)據，形成了模板化、一體化、規范化的操控界面，實現了高爐爐長集中管控，為今后崗位兼崗、并崗打下基礎。同時，該項目創造性地開發出操控賦權、界面分屏、數據疊加、電子操作牌等技術，使操控系統能夠更好的服務于生產和管理，讓操作人員的工作更加安全、高效、便捷。

該項目將分布在鞍鋼廠區內的6個高爐工序、55個操作室、108個控制系統全部整合融合到煉鐵中心大樓集控大廳內，實現了各崗位職能橫向聯通、縱向融合，提升了生產信息流傳遞和操作效率。同時，為確保不影響高爐生產，有效利用生產間隙完成操作系統調試，項目團隊使用虛擬仿真技術，在編程實驗室進行點對點模擬測試，使開發的新系統運行準確率達到100%，有效縮短了熱試時間，順利完成了新系統與原系統的切換，并取得了控制零差錯、熱試一次性成功。

該項目的成功投運是鞍鋼智能制造建設發展的又一重要里程碑，為集團各大鋼鐵生產基地通過數字化賦能，實現由經驗性管理向數字化、精益化管理轉變提供了示范，更為鋼鐵行業提供了可復制、應用性強、極具推廣價值的智慧集控“鞍鋼模式”。

4  煉鐵集控中心主要技術應用

1、口令牌+分步操控賦權技術：

多層級、多品牌、跨系統的HMI畫面與集控平臺SCADA軟件之間采用口令牌和分布操控賦權相融合技術，保證多地操作的唯一性要求，實現現場操作室最高級權限優先使用。

2、容錯服務器和系統虛擬化融合軟硬件冗余技術：

硬件采用容錯服務器技術，結合虛擬化技術融合搭建SCADA操控平臺。其中硬件切換時間19S，虛擬化技術切換時間10S，平臺整體穩定性提高100%。保證集控中心SCADA操控平臺高穩定性運行。

3、高爐全系統SCADA操控平臺離線模擬仿真：

對高爐生產線全系統進行多品牌PLC與SCADA操控平臺聯動的離線模擬仿真。對于操控平臺的問題程序可以準確的離線甄別，實現離線仿真準確率100%。平臺系統上線熱負荷試車一次性成功率100%，產線熱負荷試車時間壓縮90%。

5  鞍鋼鐵前工藝數字化轉型的方式

國內目前大多大型治金設備 （高爐、轉爐、電弧爐、平爐、冶金爐、爐外精煉裝備、連鑄設備、鑄鍛設備、成型設備等）都沒有信息檢測和故障診斷系統，即便是引進設備也多處在離線監測狀，設備安全運行存在隱患，利用數宇化、網絡化、智能化技術研制和裝備監測智能設備勢在必行^[4]。

鞍鋼鐵前工藝數字化轉型采取系統架構，以點帶線，以線帶面，由底至頂，小步快跑的建設方式進行開展。

以點帶線：以局部工藝段無人化控制、智能化分析為切入點，帶動整條產線的數字化能力提升。如：智能巡倉系統、無擾動智能噴吹系統、燒結漏風率智能檢測系統等。

以線帶面：以煉鐵集控中心項目的產線集控為契機，拉動鐵前工藝數字化升級改造。打破數據孤島，實現互聯互通，結合高爐各工序布局和工藝特性，形成了模板化、一體化、規范化的操控界面。搭建生產主數據倉庫，完成生產數據采集、匯聚、清洗、轉化、入庫存儲等工作。為下一步“智慧煉鐵大數據應用平臺”的開發和使用打好數據基礎。

由底至頂：在進行整體系統架構的基礎上，首先完成邊緣層和LaaS層的建設，在夯實“智慧煉鐵大數據應用平臺”基礎的同時開展工業PaaS平臺層和工業SaaS應用層的研發工作。最終實現基于邊緣控制、數據治理、網絡和數據安全防護、算法模型計算、智能決策分析、數字孿生于一體的“智慧煉鐵”高爐群。

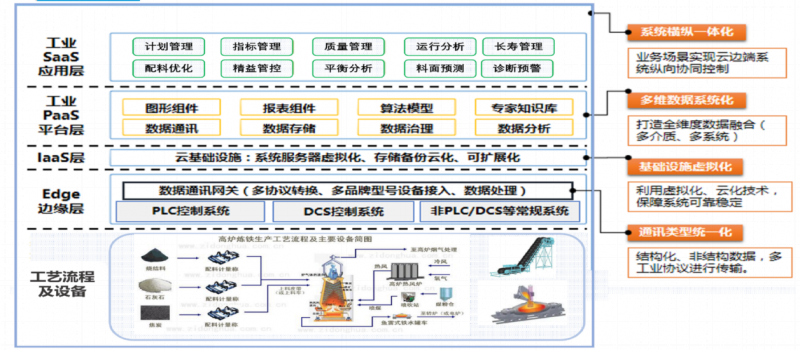

“智慧煉鐵”場景架構如下：

圖3.1 “智慧煉鐵”場景架構

6  “智慧煉鐵”模式展望

冶金行業鐵前工藝來說，“智慧煉鐵”的含義不應僅局限于數字高爐，應當擴展至“智慧燒結”、“智慧煉焦”，將鐵前全部工藝納入進來。因此“智慧煉鐵”的前行之路還很遠。

不積跬步無以至千里，不積小流無以成將海。未來的鞍鋼股份有限公司必將在建設數字鞍鋼的航程中揚帆遠航，為鋼鐵行業提供可復制、應用性強、極具推廣價值的數字化“鞍鋼模式”。

參考文獻

[1]  趙邦,謝書凱,周福寬,智能制造領域研究現狀及未來趨勢分析[J].現代制造技術與裝備,2018(2):180-181.

[2]  何成奎,郎朋飛,康敏,我國智能制造的發展展望[J].機床與液壓,2018,46(16):126-129.

[3]  龍立新.工業機械手的分析分析[J].機械, 2003(3):15‐17.

[4] 趙萍.我國智能制造業的發展現狀與需求分析[J].遼寧省交通高等?？茖W(xué)校學報,2018,20(5):36-39
