陳秀山，侯 軍

（馬鋼股份公司煉鐵總廠，安徽馬鞍山 ２４００３２）

摘 要：總結(jié)了馬鋼 4 號 3200m³高爐因焦炭庫存低而進(jìn)行4天燜爐操作，對休風(fēng)料進(jìn)行加重負(fù)荷嘗試，通過制定詳細(xì)的 悶爐方案，優(yōu)化封爐料結(jié)構(gòu)，精確計算爐料負(fù)荷和渣系，把握處理鐵口、加風(fēng)、開風(fēng)口的節(jié)奏，復(fù)風(fēng)后2小時15分鐘風(fēng)量恢復(fù)到正常風(fēng)量的77％，8 小時備用風(fēng)機(jī)全風(fēng)操作，實現(xiàn)了安全、快速恢復(fù)爐況。

關(guān)鍵詞：高爐悶爐；保溫；復(fù)風(fēng)

馬鋼4號高爐于2016 年9 月6日高爐點(diǎn)火開爐，10天快速達(dá)產(chǎn)，高爐保持長周期穩(wěn)定順行。 由于馬鋼焦炭資源短缺，4號高爐外購焦使用比例達(dá)80％以上，2020年 7 月份，由于長江中下游地區(qū)連續(xù)大雨，形成洪澇災(zāi)害，外購焦炭鐵路運(yùn)輸中斷，焦炭庫存已到底線，公司決定4號高爐于2020 年 7月16 日～7月 20 日進(jìn)行悶爐4天。 悶爐采用正常料線封爐操作，休風(fēng)后先按長期休風(fēng)程序點(diǎn)火，然后轉(zhuǎn)入悶爐程序。

1 休風(fēng)前的準(zhǔn)備

休風(fēng)前高爐要處于良好的順行狀態(tài)，休風(fēng)前一 天爐內(nèi)適當(dāng)減輕礦焦比，降低爐渣堿度，改善透氣、 透液性，保證爐溫充沛，鐵水物理熱1500 ℃以上，渣鐵流動性良好，爐缸活躍。 休風(fēng)前備齊休風(fēng)用料，提前取樣分析，保證有對應(yīng)的成分入爐。

爐體作業(yè)區(qū)加強(qiáng)對冷卻設(shè)備的查漏，這是悶爐是否成功的關(guān)鍵，作業(yè)區(qū)跟蹤監(jiān)控膨脹罐水位、軟水補(bǔ)水及爐頂煤氣中氫氣含量的變化情況，并對軟水系統(tǒng)、工業(yè)水系統(tǒng)安排查漏工作，確保高爐水系統(tǒng)無漏水點(diǎn)。7 月 16 日 12點(diǎn)前對 32個風(fēng)口小套排查一遍，若發(fā)現(xiàn)漏水小套及時適當(dāng)控水。 休風(fēng)前通知泵房調(diào)整軟水系統(tǒng)進(jìn)水溫度確保在休風(fēng)時沒有冷卻設(shè) 備向爐內(nèi)漏水。 高爐休風(fēng)前一周具體參數(shù)見表1。

2 休風(fēng)操作

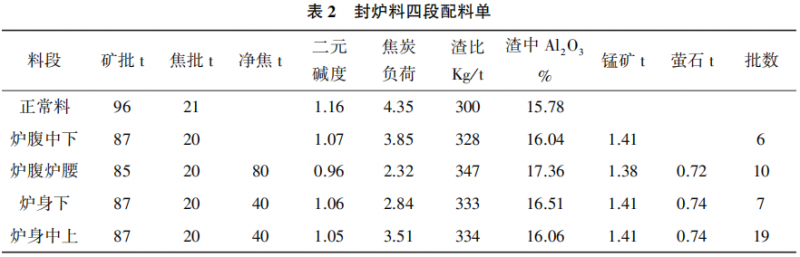

鑒于4號高爐自開爐來不到 4 年，沒有發(fā)現(xiàn)漏水冷板，高爐一直保持長周期穩(wěn)定順行，為了縮短高爐溫時間，快速恢復(fù)爐況，此次封爐料負(fù)荷做了加重的嘗試，對封爐料的負(fù)荷和堿度進(jìn)行認(rèn)真計算，參照以往封爐經(jīng)驗，對料段負(fù)荷進(jìn)行了調(diào)整，爐腹中下料段的負(fù)荷達(dá)到 3.85，凈焦和輕料放在爐腹上部至爐身中部，爐身上部負(fù)荷加重到3.51。 凈焦量只有160噸，4段封爐料焦炭負(fù)荷達(dá)到了 3.39，休風(fēng)料加入輔料錳礦、螢石、按渣比325kg ／t、渣中（Al₂O₃）％＜ 16.5％ 配料，上空焦時帶酸料調(diào)劑渣系，固定焦批20t左右，調(diào)整礦批85－87t，見表2。

這次封爐料的焦炭負(fù)荷達(dá)到3.39，減礦率只有26％，比以往封爐料的負(fù)荷都高，具有挑戰(zhàn)性，對復(fù)風(fēng)后風(fēng)溫、煤量的盡早利用提出了更高要求，休風(fēng)維持正常的料制。

3 悶爐操作

7 月 16 日12：46 高爐休風(fēng)，這次休風(fēng)操作是為悶爐準(zhǔn)備，爐體部分不作大的計劃檢修項目，經(jīng)檢查沒有漏水的風(fēng)口中、小套，經(jīng)休風(fēng)、爐頂點(diǎn)火后，直接安排人員拆卸直吹管，用炮泥堵嚴(yán)全部風(fēng)口，用黃沙填充，再用黃油涂抹密封，熱風(fēng)支管平法蘭用盲板封堵。

3.1 爐體保溫

休風(fēng)前通知泵房調(diào)整軟水系統(tǒng)進(jìn)水溫度，軟水進(jìn)水溫度提到44℃左右，高爐休風(fēng)期間，關(guān)死爐頂灑水截止閥及爐體氮?dú)饪傞y，爐頂灑水槍支管氮?dú)夂瓦M(jìn)水閥門全部關(guān)閉、進(jìn)水金屬軟管脫開，有效杜絕向爐內(nèi)漏水。

悶爐期間爐體作業(yè)區(qū)要認(rèn)真觀察軟水系統(tǒng)水位若發(fā)現(xiàn)異常及時組織排查，如果有小套漏水的要立即切斷工業(yè)水并將工業(yè)水進(jìn)出水閥門關(guān)死，立即安排更換，如果發(fā)現(xiàn)冷卻壁破損，將漏水通道進(jìn)出水閥門關(guān)閉（并確認(rèn)閥門有效切斷），立即組織處理。

悶爐期間將十字測溫桿循環(huán)水量控 60％ 左右。 爐體操作人員要實時跟蹤監(jiān)控四根上升管的溫度變化，若發(fā)現(xiàn)異常，要及時匯報給高爐爐長并組織排查。

休風(fēng)后5小時常壓泵組停一臺、增壓泵組停一臺。 本體軟水系統(tǒng)流量由 5000m³／h 減小到 3000m³／h 左右；7 月17 日 17：00爐底水量600m³／h 左 右減至 500m³／h。

悶爐期間四班2小時一次做好風(fēng)口和盲板密封狀態(tài)的巡視和記錄工作，若發(fā)現(xiàn)異常及時向工長匯報；復(fù)風(fēng)前6小時將軟水、工業(yè)水系統(tǒng)水量、水壓、進(jìn)水溫調(diào)控到正常生產(chǎn)狀態(tài)。 這些措施確保了下部封堵的嚴(yán)密性，爐頂溫度緩慢降低，說明下部密封效果較好。

3.2 熱風(fēng)爐保溫

為了保證風(fēng)溫在復(fù)風(fēng)后能充分利用，制定了《熱風(fēng)爐燒爐保溫預(yù)案》，休風(fēng)前，熱風(fēng)爐燒爐按正常爐序燒爐，保證風(fēng)溫要求。 休風(fēng)12小時后，三座熱風(fēng)爐進(jìn)行保溫?zé)隣t，將煙氣溫度燒至 380 ℃ ，保證拱頂溫度燒至1300 ℃ 以上，停止燒爐，進(jìn)行悶爐。

由于熱風(fēng)爐內(nèi)襯采用硅磚拱頂，拱頂溫度最低 溫度不能低于900 ℃ ，因此熱風(fēng)爐在高爐檢修期間 根據(jù)拱頂和爐箅子溫度實際情況進(jìn)行燒爐和逆送風(fēng)操作。

4  復(fù)風(fēng)爐況恢復(fù)

復(fù)風(fēng)堵8個風(fēng)口，復(fù)風(fēng)進(jìn)風(fēng)面積由0.417m²縮為 0.3105m²。 復(fù)風(fēng)料負(fù)荷為4.0，料線為 2.5m， 悶爐4天，料線下降 1.7m。 復(fù)風(fēng)時裝料制度與休 風(fēng)料制相同。

4.1 風(fēng)量快速恢復(fù)

7 月20 日 12：13高爐復(fù)風(fēng)，風(fēng)量 2000m³／min，熱風(fēng)壓力70kPa，30分鐘后煤氣取樣分析， CO＞18％，O₂≤0.8％，結(jié)果合格引煤氣。37分鐘料動，料線 2.52 m，高爐快速恢復(fù)風(fēng)量，2小時后風(fēng)量 恢復(fù)到正常風(fēng)量的77％即 4500m³／min 水平，3小時后高爐開始噴煤，由于在17：40 ～ 18：34，供 4號高爐的高壓泵組 1號水泵故障，常壓水壓由 0.94 MPa 下降到0.35MPa ，導(dǎo)致高爐爐體水溫差急劇升高，高爐被迫慢風(fēng)至118kPa。 19：25開始富氧6000m³／h，20：00高爐風(fēng)量恢復(fù)到80％ 即4730m³／ min。 由于在復(fù)風(fēng)前供4 號高爐的大風(fēng)機(jī)沒有 啟動成功，只有啟動備用風(fēng)機(jī)，目前的風(fēng)量已經(jīng)達(dá) 到備用風(fēng)機(jī)的最大保險風(fēng)量了，高爐復(fù)風(fēng)參數(shù)趨勢見圖1。

4.2 爐外操業(yè)

開爐成功的關(guān)鍵是爐前出鐵，一般情況下，進(jìn)風(fēng)總量達(dá) 160000—200000m³時打開鐵口，爐前已經(jīng)做好應(yīng)對各種情況的預(yù)案，鐵口預(yù)埋氧槍已經(jīng)做好準(zhǔn)備，復(fù)風(fēng)后打開鐵口出現(xiàn)空噴，說明風(fēng)口與鐵口是貫通的，沒有用氧槍。 渣鐵溝維護(hù)好后用煤氣 進(jìn)行保溫，鐵口黃沙鋪好，主溝及渣溝作好沙壩，開口鉆頭選用 Ø70mm，如開口全鐵，使用撇渣器，鐵入罐；如果先來渣，渣進(jìn)干渣坑，見鐵或來風(fēng)堵口。 出鐵量如小于100t，溝清理干凈后立即組織出二 次鐵，鐵口深度按 3200mm控制，出鐵模式原則上采用單鐵口作業(yè)。 送風(fēng)后2小時爐前開2號鐵口，鐵口空噴后堵口。 15：05打開4號鐵口出鐵，鐵水流動性良好， 清理好沙壩，吊起撇渣器前的閘板，鐵水直接過撇渣器，來渣后直接沖水渣，出鐵 116噸，爐前出鐵順利。

4.3 上下部參數(shù)及熱制度平衡

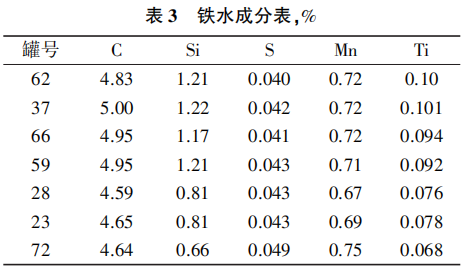

由于封爐料負(fù)荷偏重，復(fù)風(fēng)后重負(fù)荷料很快到 達(dá)風(fēng)口，爐溫控制的好壞直接影響恢復(fù)爐況的進(jìn) 程。 熱風(fēng)系統(tǒng)保溫較好，復(fù)風(fēng) 1小時后，風(fēng)溫就上 升到 1050 ℃ ，3小時后開始噴煤，風(fēng)溫已經(jīng)達(dá)到 1115 ℃水平，5 小時后富氧 6000 m³／h，確保了爐 缸熱量的穩(wěn)定。 復(fù)風(fēng)后前7罐鐵水成分見表 3。

從表中可以看出，復(fù)風(fēng)后沒有出現(xiàn)鑄造鐵，最高［Si］ 只有1.22％， 且逐步下降到合適水平， ［Mn］在0.70％左右與開爐料核料結(jié)果基本一致，［S］含量在 0.043％水平，比預(yù)期較高，影響了高爐物理熱，在渣堿度平衡方面值得反思和改進(jìn)，總體渣鐵流動性良好。

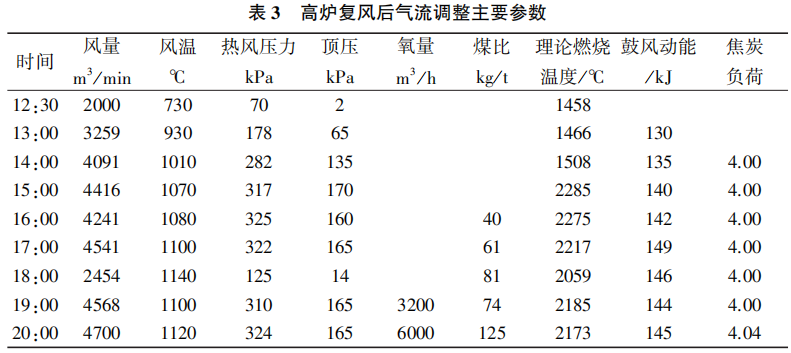

高爐按照正常檢修時爐況恢復(fù)，積極用風(fēng)，快速捅風(fēng)口，活躍爐缸，理論燃燒溫度控制在 2200℃ 左右，頂壓正常使用，鼓風(fēng)動能保持在 140kJ 水平，變料模式不作調(diào)整，盡量保持原先煤氣流分布的穩(wěn)定。 受備用風(fēng)機(jī)影響，開爐后風(fēng)量只能恢復(fù)到 4700m³／min水平，暫時保留4個堵風(fēng)口，確保鼓 風(fēng)動能和風(fēng)口風(fēng)速，21 日 4：44，大風(fēng)機(jī)檢修好投入 使用，高爐逐步捅開風(fēng)口加風(fēng)，到 20：10，高爐捅開 26 號風(fēng)口，開始全風(fēng)操作。 高爐煤量、富氧恢復(fù)至正常水平。 復(fù)風(fēng)后主要參數(shù)見表3。

5 結(jié)語

一般悶爐4天的高爐，封爐料的負(fù)荷在 3.0 以 下，復(fù)風(fēng)后［ Si］ 高，降爐溫過程長，容易出現(xiàn)熱難 行，影響了爐況快速恢復(fù)，這次封爐料負(fù)荷達(dá)到 3.39，復(fù)風(fēng)時爐料負(fù)荷直接為 4.00，對高爐悶爐、開爐 操作提出了更高的要求。

高爐對悶爐方案多次討論，對各類突發(fā)事件做 好應(yīng)急預(yù)案。 重點(diǎn)做好冷卻系統(tǒng)全面查漏、風(fēng)口密封和爐體保溫。 復(fù)風(fēng)后快速用風(fēng)，精確計算休風(fēng)料 到達(dá)的各段位置，風(fēng)溫、煤量及時平衡。 工作重點(diǎn)放在爐前第一爐鐵，首次鐵出鐵順利，渣鐵流動性良好，投撇渣器、沖水渣。 高爐按正常爐況恢復(fù)，復(fù)風(fēng)后 2小時 15分鐘風(fēng)量恢復(fù)到正常風(fēng)量的 77％，7小時高爐富氧，8小時備用風(fēng)機(jī)全風(fēng)操作（正常風(fēng)量的 80％）。 這次高爐重負(fù)荷悶爐實踐，為以后可 能發(fā)生的悶爐操作提供了寶貴的經(jīng)驗。

參考文獻(xiàn)

［1］ 高海潮，黃發(fā)元，等．馬鋼煉鐵技術(shù)與管理［Ｍ］．北京： 冶金工業(yè)出版社，2018.［2］ 黃發(fā)元，等．高爐煉鐵生產(chǎn)典案例剖析［Ｍ］北京：冶金工業(yè)出版社，2019.

［3］ 錢超．馬鋼 4000m³高爐強(qiáng)化冶煉實踐［J］．安徽冶金科技職業(yè)學(xué)院學(xué)報，2014，4.
