易定秀¹，李專義¹，崔 平²

（1華菱漣鋼焦化廠，湖南婁底 417009；2安徽工業大學，安徽馬鞍山 243000）

【摘 要】 針對某焦化廠6 m頂裝焦?fàn)t蓄熱室工藝狀況，結合爐體保護，分析了蓄熱室格子磚更換的技術要點和施工程序。更換后，蓄熱室平均阻力大幅降低,實現噸焦煉焦耗熱降低0.42 GJ，提高了生產穩定性；解決了高爐煤氣泄漏的問題，消除了生產中存在的安全隱患。

【關鍵詞】 焦?fàn)t；蓄熱室阻力；格子磚；爐體保護

前言

焦?fàn)t蓄熱室是焦?fàn)t加熱系統的重要組成部分，為了提高焦?fàn)t熱效率，充分利用焦?fàn)t加熱產生的高溫?zé)煔庥酂?，現代焦?fàn)t均設有蓄熱室。蓄熱室位于斜道下部，并通過斜道與燃燒室相通，是焦?fàn)t氣體流通的通道，也是廢氣與空氣(和高爐煤氣)進行熱交換的部位^[1]，由小煙道、箅子磚、格子磚、隔墻、封墻等組成。正常情況下，燃燒室產生的熾熱廢氣由下降火道經過斜道進入蓄熱室時，與格子磚進行熱交換，其熱量大部分被格子磚吸收，廢氣溫度由1 200~1 300 ℃降低到 400 ℃以下，再經小煙道、分煙道、煙囪排入大氣。在一個換向周期后，冷空氣或高爐煤氣經過蓄熱室時，格子磚便將熱量傳遞給空氣或高爐煤氣，使空氣和高爐煤氣從常溫預熱到1 000 ℃以上，以提高空氣和高爐煤氣的顯熱。通過上升與下降氣流的熱交換，可以節省焦?fàn)t加熱所需的煤氣消耗，降低煉焦耗熱量，減少碳排放。同時，蓄熱室作為上升、下降氣體通道，其格子磚阻力大，會導致上升煤氣和空氣及下降廢氣不順暢、爐溫不均勻^[2-3]。因此，保持焦?fàn)t蓄熱室通暢及良好的蓄熱能力，是焦?fàn)t管理的重要內容之一，對降低企業生產成本、減少環境污染具有重要意義^[4]。

針對某焦化廠 1# 6 m 頂裝焦?fàn)t蓄熱室格子磚更換過程中所采取的技術措施及效果進行總結，以期對類似工作提供技術參考。

1 1# 6 m焦?fàn)t生產現狀

該焦化廠 1#焦?fàn)t于 2005年 6月投產，后因發生高溫事故，多孔煤氣蓄熱室格子磚出現變形、軟化結瘤和坍塌，絕大部分煤氣蓄熱室阻力都在 70 Pa以上，部分變形嚴重的蓄熱室阻力超過100 Pa，使得高爐煤氣橫向分配不均，燃燒室橫墻溫度曲線普遍呈兩端高中間低的”凹”型，尤其是 61#、62#、71#、76#、82#、104#、109#爐號，蓄熱室阻力高達120 Pa以上，嚴重影響焦?fàn)t正常加熱。為此，在日常生產組織中，1#焦?fàn)t的標準火道溫度要比正常情況高10 ℃，裝煤轉數少 2~3 轉/爐，堵塞嚴重的爐號需延長結焦時間至24~28 h；且部分蓄熱室頂部壓力為正值，封墻外煤氣泄漏嚴重，CO 濃度測量值常超過0.1%，嚴重影響焦?fàn)t的生產效率和安全。鑒于此，于 2018 年對 1#焦?fàn)t煤氣蓄熱室格子磚進行更換處理。

2 蓄熱室格子磚更換技術保障

焦?fàn)t蓄熱室包括主墻、單墻、中心隔墻及封墻等砌體以及格子磚、篦子磚等黏土磚，其中主墻、單墻、中心隔墻由硅磚砌筑，承載焦?fàn)t全部的重量?；诠璐u以鱗石英為主晶相，在低于 600 ℃時發生晶型轉換，膨脹壓力會產生急劇的變化，所以在進行蓄熱室維修及格子磚更換時，必須考慮爐體保護等技術難題。

2.1 爐體保溫

（1）溫度控制。正常狀態下，蓄熱室上部溫度為 1 100~1 200 ℃左右，蓄熱室維修格子磚更換，需控 制 蓄 熱 室 維 修 段 燃 燒 室 爐 頭 火 道 溫 度 高 于900 ℃，其它火道溫度低于標準溫度不超過150 ℃；同時要求每 4 h 測量一次橫墻溫度，并根據所測溫度及時調節煤氣用量。

（2）施工管理。要求施工速度盡量快、開孔盡可能小。在拆除封墻時，為減少冷空氣的進入，封墻采取分層拆，分層挖的方式，一次拆除 4 層左右，不宜拆除過多；該部分處理完工后，必須及時用陶瓷纖維毯擋住，以減少熱量散失。

（3）施工時間選擇。施工需要在氣流上升時間段進行，當廢氣下降時，必須停止作業。因氣流上升本身是冷空氣進入的過程，不會對蓄熱室溫度產生大的影響；而在氣流下降時，高溫廢氣會加熱格子磚，此階段停止作業，可確保蓄熱室吸收足夠的熱量，以保障維修時的溫降不至過大。

（4）緩沖爐號管理。根據“同雙前單“的原則，施工期間需將受影響炭化室分為第一緩沖爐號和第二緩沖爐號（各2個）分別延長結焦時間至26 h及23 h（正常結焦時間為 19 h）以確保焦炭成熟，并控制相鄰爐號出焦時間差在 2 h以上。（該部分標黃的內容可刪除）以更換61#蓄熱室格子磚為例，緩沖爐號安排見表1所示。

2.2 鐵件管理

蓄熱室格子磚更換，爐體會出現一定程度的溫降，焦?fàn)t的砌體受熱脹冷縮的影響，膨脹壓力會發生變化。為控制好焦?fàn)t的保護性壓力，施工期間，要求鐵件管理人員每 4 h對鋼柱彈簧的噸位進行監控檢查并調節，防止護爐鐵件因爐溫急升急降失去保護作用。

2.3 復產調溫控制

更換格子磚后的復產升溫涉及砌體壽命和生產安全，升溫過快，容易導致蓄熱室墻面出現二次損壞；如更換后蓄熱室溫度低于高爐煤氣著火點700 ℃時，需延長焦?fàn)t煤氣加熱時間，否則，提前倒換高爐煤氣加熱容易出現爆炸。由于該廠是在熱態下更換格子磚，施工溫度較高，一般在封墻砌筑完畢后3~4 h左右蓄熱室溫度即可升到800 ℃以上，此時，即可倒換并改燒高爐煤氣，恢復正常加熱。但在煤氣倒換后，需仔細檢查風門，廢氣盤陀桿高度，并密切跟蹤橫墻溫度變化。

3 蓄熱室格子磚更換實施方案

3.1 施工前期準備

(1)施工工具準備

施工前準備好工器具（含 9 m 的鐵耙，導向桿、風鎬、薄鐵板、滑梯等 ）、耐火材料，安裝好照明燈和防爆軸流風機，同時使用彩鋼板將翻修蓄熱室的廢氣盤遮檔好，防止扒出的廢格子磚掉落卡住交換設備。

(2)做好溫度壓力制度的測量與記錄

測量待更換格子磚的蓄熱室的阻力、橫墻溫度、爐頭溫度，記錄好測量的原始數據，建立維修檔案。

(3)倒換煤氣

將待處理的爐號加熱用高爐煤氣倒換成焦?fàn)t煤氣，以防施工過程中發生煤氣中毒。

3.2 拆除封墻

用鋼釬先拆除蓄熱室頂部的測溫裝置，并從測溫孔處開始拆封墻磚，封墻拆除至第四層格子磚處，對蓄頂未拆除的磚架支撐進行加固，同時對蓄熱室墻面貼陶瓷纖維毯保溫。當此四層格子磚拆除后，對蓄熱室裸露部分墻面再貼陶瓷纖維毯，然后再往下拆除封墻。即拆除封墻與挖取格子磚交替進行。

3.3 格子磚的拆除及清理

將薄鐵板（1 100 mm×380 mm）放入待換格子磚和下層格子磚之間的間隙中，耙出鐵板上的格子磚，隨著扒除該層格子磚向蓄熱室深度方向移動。第一塊鐵板也跟著向前移動，達到1 m左右，再移入第二塊，鐵板對接時將后一塊鐵板的金屬銷插入前一塊鐵板，以保證 2 塊鐵板緊密對接，依此類推，沿整個蓄熱室長度方向，所有鐵板都采取此方法進行對接。對于高溫熔融的格子磚，普通耙子耙不出的時候，采取風炮敲打的方式拆除蓄熱室格子磚，再用耙子扒出。

格子磚扒出順序?yàn)閺纳系较?、從外向里逐層、逐塊地進行。隨著格子磚挖取深度的增加，使用不同長度的耙子予以配合，當耙子的長度達到 5 m 以上，需在耙子中部增加支撐架，確保耙子前端不下垂，每層待換格子磚全部取出后，才能抽出鐵板。最后三層格子磚，每扒一層，需用壓縮空氣將剩余格子磚上部碎磚吹掃干凈后，才允許扒下一層，確保剩余格子磚通暢不積渣。施工格子磚更換層數最多的爐號達到了17層，更換深度達到了7.5 m。

3.4 蓄熱室單主墻修復

蓄熱室修復過程中因降溫爐頭部位會出現損壞，所以需在格子磚扒除后將蓄熱室剩余封墻全部拆除，再將其爐頭部位2個火道的格子磚取出，檢查爐墻墻面縫隙。完畢后用陶瓷纖維毯貼靠在保留格子磚的正面進行保溫，并根據爐墻裂縫實際情況采取不同的方法進行修復。

當蓄熱室單主墻為小縫隙時，直接用噴漿機噴涂密封處理；當蓄熱室單主墻為寬大裂縫時，先用石棉繩打底，然后再用水玻璃基中溫硅火泥勾縫密封處理。如果單、主墻端部碎裂嚴重或變形以及裂縫太大而利用上述方法不能消除時，應將損壞部位的舊磚拆除，按設計尺寸重新砌筑修復。蓄熱室單、主墻修復完畢后，需安排熱修人員對爐頭磚煤氣道進行噴漿，確保爐頭補償加熱煤氣能正常進入燃燒室。

3.5 新格子磚的安裝

新格子磚安裝前，必須對保留的格子磚進行吹風檢驗，確保暢通。然后把滑道放進蓄熱室內，將格子磚逐塊逐層推入。第一塊格子磚必須放平，格子磚之間互相靠緊，不得歪斜和傾倒，力求孔洞上下對齊，兩側不能靠爐墻。格子磚安裝完成后，用專用鏟斗清理小煙道，確保小煙道通暢。

3.6 新封墻筑砌

格子磚安裝完畢后，先砌里封墻，并在外表面刷漿密封，接著砌外封墻，待蓄熱室溫度正常后，再次勾縫并恢復封墻的保溫層。溫度恢復正常后，測量蓄熱室阻力，并及時記錄，跟蹤更換效果。

4 蓄熱室格子磚更換后的效果

從 2018 年開始對 1#焦?fàn)t蓄熱室格子磚進行維修更換，截至 2020 年 7 月，共處理 89 孔蓄熱室格子磚，其中機側38孔，焦側51孔；含煤氣蓄熱室85個，空氣蓄熱室 4 個。通過一年多的維修，1#焦?fàn)t加熱狀況明顯好轉，基本實現順箋操作，生產穩定性得到了顯著提高。

4.1 蓄熱室阻力降低

2017年1#焦?fàn)t蓄熱室平均阻力為91.9 Pa，處理后的蓄熱室平均阻力平均為 33.4 Pa，阻力下降58.5 Pa，見圖1所示。

4.2 焦?fàn)t橫墻系數提高

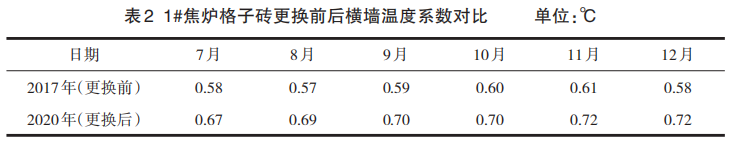

1#焦?fàn)t蓄熱室堵塞變形主要集中在中部 10#~22#火道。更換前，在較高的高爐煤氣壓力下，大部分煤氣進入焦?fàn)t燃燒室兩端未堵塞的格子磚，造成橫墻溫度中間低兩端高的現象，更換格子磚后，蓄熱室保持暢通，高爐煤氣在格子磚內均勻分配，全爐溫度均勻性得到明顯改善，橫墻溫度系數由更換前的 0.60 提高至 0.72（見表 2），中部溫度較更換前平均提高了 60~80 ℃，兩端火道溫度較更換前降低約30 ℃。

4.3 煉焦耗熱量降低

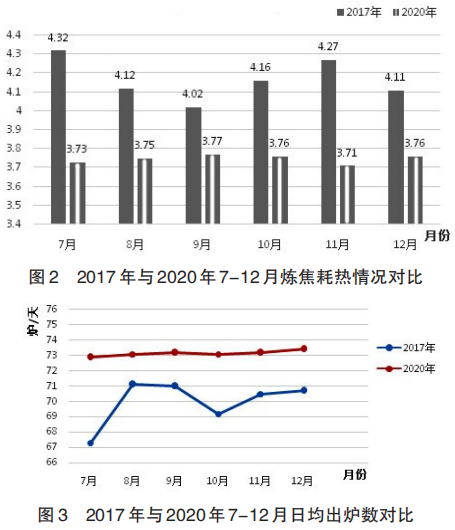

1#焦?fàn)t蓄熱室格子磚更換后，焦?fàn)t加熱狀況得到明顯改善。目前在保持結焦時間 19 h的情況下，所有的爐號基本順箋，日出爐數增加 3.1爐，實現噸焦煉焦耗熱降低0.42 GJ，見圖2與圖3所示。

4.4 減少高爐煤氣泄漏

蓄熱室格子磚更換后，蓄頂部 CO 濃度由 0.1% 降低至 0.0024%，基本解決了煤氣蓄熱室泄漏造成的安全隱患。

5 結語

（1）針對 1#焦?fàn)t蓄熱室格子磚堵塞，本次共更換處理蓄熱室格子磚89孔，因大部分格子磚出現燒結熔融，相比處理因灰塵造成的格子磚堵塞，技術難度大。本次采取風炮敲打的方式拆除蓄熱室格子磚，拆除效果好，施工速度快。

（2）施工采取在線格子磚更換及三班倒連續作業方式，蓄頂溫度基本控制在800 ℃以上；格子磚更換后，沒有對爐體造成二次傷害，蓄熱室密封性良好，基本解決了蓄熱室煤氣泄漏問題。

（3）1#焦?fàn)t蓄熱室格子磚更換后，加熱狀況明顯好轉，蓄熱室格子磚阻力平均下降了 58.5 Pa，焦?fàn)t橫墻系數提高了 0.12，煉焦耗熱量平均降低 0.42 GJ/t。
