任財軒¹  李揚²   劉一山¹  鄭明東¹

（1.云南曲靖呈鋼鋼鐵（集團）有限公司；2.北京智冶互聯科技有限公司）

摘 要： 為了保證燒結礦質量穩定，在利用呈鋼現有數據條件的基礎上，依據從原料采購到燒結、高爐配礦一體化的思路，構建了“模擬計算-生產跟蹤-效果反饋”全流程參與的在線配礦系統。配礦計算采用劃求解法，以燒結礦各原料的配比值、高爐生產各原料配比值為決策變量，以燒結和高爐的工藝質量要求為約束條件，以配礦成本為目標函數，同時得到混勻礦、燒結礦、高爐爐料結構中各原料的配比值。應用結果表明，配礦系統操作簡便、功能實用，保證了燒結質量，減輕了配礦計算量，降低了配礦成本。同時對企業的采購和配礦流程的合理化改進起到了巨大的推動作用。

關鍵字： 優化配礦系統；配礦方案追蹤；規劃求解

1 前言

受市場形勢影響，呈鋼自2017年以來配礦結構由高比例進口富礦粉為主轉向以進口富礦粉與本地精粉相結合的結構；且本地礦粉使用比例逐步提高。云南地區本地礦成分波動大、有害元素高，礦相復雜，且儲量??；這導致礦粉來源不穩定，燒結礦原料經常改變，燒結礦雜質很多，對高爐的穩定生產造成了負面影響。

為了應對配礦結構改變造成的影響，在保證燒結礦質量的前提下，得到最優的經濟效益，呈鋼建立了優化配礦系統，整合企業內部庫存系統、檢化驗系統、燒結生產系統、高爐生產系統數據；通過“模擬計算-生產跟蹤-效果反饋”對配礦過程數據進行挖掘。保證了燒結質量，提高了配礦效率，降低了配礦成本。

2 優化配礦系統

2021年7月，北京智冶互聯技術團隊開發的優化配礦系統在曲靖呈鋼投入了使用。系統由原料燃料源數據、配礦計劃制定、配礦方案追蹤三個主模塊構成。

秉承著“優化配礦技術，不只是燒結配礦的優化，而是重在從原料采購到燒結、高爐配礦一體化的優化”^[1]的思想。呈鋼優化配礦系統以大煉鐵產線成本流協同為宗旨，改變傳統的燒結、球團等工序各自為戰，實現“局部工序成本最優”向以“全局產線成本最優”目標的轉變，實現大煉鐵產線資源的優化配置。

2.1原料燃料源數據

原燃料是配礦計算的基礎，呈鋼結合現場條件通過原燃料種類維護、檢化驗信息查詢、鐵礦粉燒結特性、入爐性價比測算四個模型對原燃料的基礎數據進行了整合，如下圖所示：

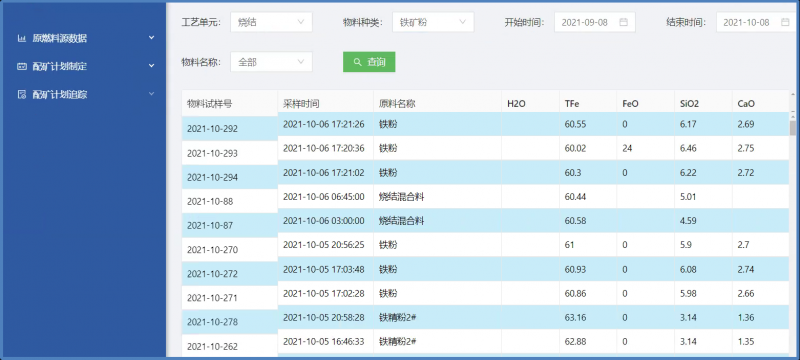

(a)原燃料種類維護                                (b) 檢化驗信息查詢

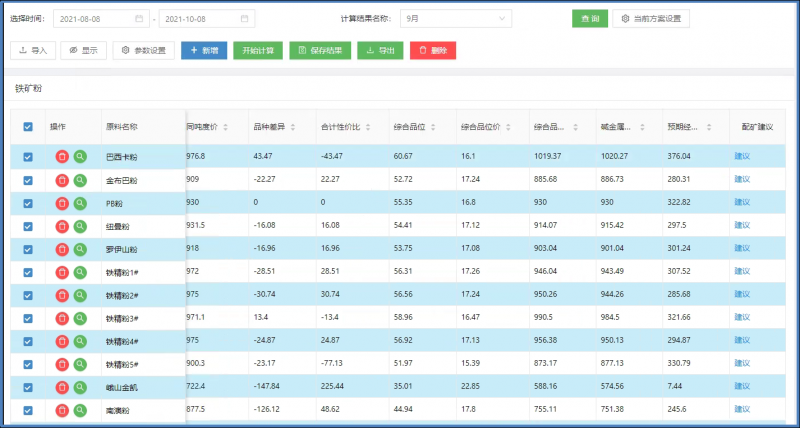

(c) 鐵礦粉燒結特性                                (d) 入爐性價比測算

圖1  原料燃料源數據

原燃料種類維護：呈鋼原有的系統數據分類不符合配礦邏輯；系統對燒結用料和高爐用料進行重新分類整理，將配礦用原料分為鐵礦粉、鐵料、燒結燃料、燒結熔劑、焦炭、高爐煤粉、焦丁、球團、塊礦和高爐熔劑。以便于配礦計算的查詢和計算。

檢化驗信息查詢: 自動采集檢化驗信息一方面可以為配礦過程提供及時準確的數據支撐，另一方面可以避免人工填寫化驗值時的缺漏和錯誤，同時減輕配礦人員工作量，達到提高工作效率的目的。

鐵礦粉燒結特性: 總結呈鋼鐵礦粉的原料屬性、原料類別、化學成分特征、粒度及制粒特征、燒結特性等信息。

入爐性價比測算: 結合原料物理性能、化學性能、以及采購價格進行分析計算，得到鐵礦、球團和塊礦的入爐性價比^[1]。

2.2配礦計劃制定

智能優化配礦模型結合多種配礦理論^[2-4]，依托于鐵礦粉燒結特性數據庫，利用規劃求解的思路^[5-7]，以燒結礦各原料的配比值、高爐生產各原料配比值為決策變量，以工藝質量要求為約束條件，以配礦成本為目標函數，同時得到混勻礦、燒結礦、高爐爐料結構中各原料的配比值。

配礦計劃制定模塊的主要功能是根據燒結工序需求、高爐工序?qū)υ系男枨螅詣佑?jì)算燒結混勻料單、燒結配礦料單、高爐爐料結構以及其他相關經濟質量參數。并提供計算結果的查詢和對比，如下圖所示：

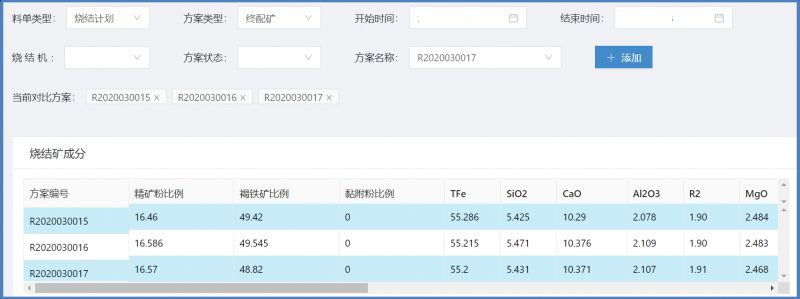

(a)方案查詢提交                                (b) 方案指標對比

圖2  配礦計劃制定

2.3配礦方案追蹤

系統制定的配礦方案能否正常執行，執行后的產質量能否達到期望，是配礦人員關心的問題。不同的燒結配礦方案，可能對應不同的燒結工藝操作參數和燒結礦產質量指標。

呈鋼配礦方案追蹤模塊收集燒結配礦方案及方案執行期間的燒結和高爐的工藝操作參數及質量指標變化情況。

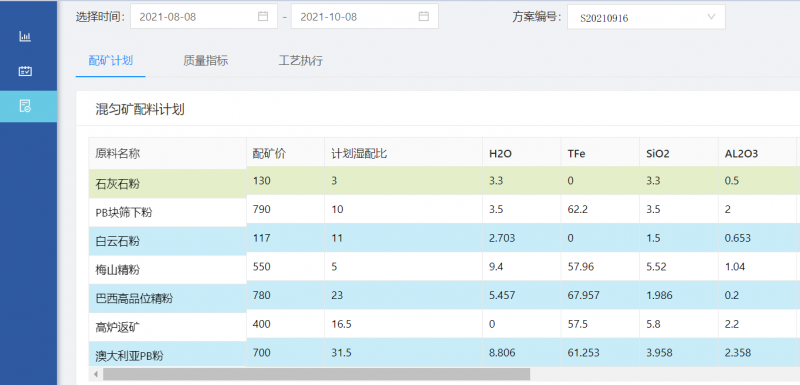

圖3  配礦方案追蹤

在工業智能制造技術逐步推進和普及的今天，對鋼鐵企業內配礦數據進行多維度深度挖掘，使“沉睡”的數據發揮出應有的價值是大勢所趨。一方面可以極大解放配礦技術人員的工作，另一方面從數據統計、數據挖掘方面，使企業對冶金規律的認識得到很大的提高^[8]。

3  系統應用

3.1  優化配礦

下表是呈鋼2021年7月第一次配礦的混勻配料單和燒結配料單：

根據以上原料條件，在下述附加約束的前提下，采用優化配礦系統進行了三組優化作為7月第二次配礦的備選方案。

約束條件如下：

1）配礦方案穩定性，本次方案在原方案基礎上原料特性波動不超過6%；

2）高爐爐料結構延續原方案策略；

3）高爐渣鐵主成分，有害元素入爐負荷相比原方案不發生惡化

4）本地粉2受資源限制，最多只能配加15%；

5） OC粉受資源限制，最多只能配加19%；

6）污泥返礦為廠內循環資源，固定使用量為25%；

7）本地粉3受燒結特性約束，最多配加6%；

8）燒結成分盡可能與原方案保持一致。

優化結果如表3和圖4所示：

表3 優化方案對比

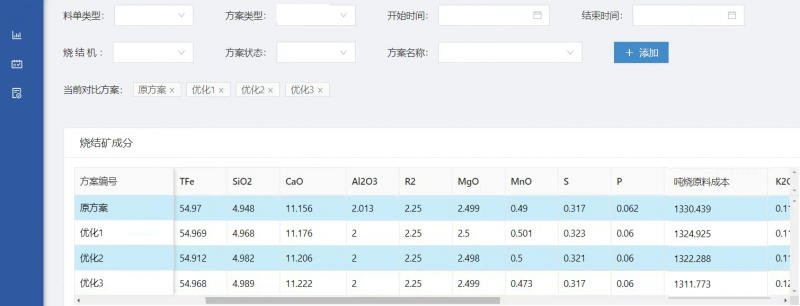

圖4 優化結果對比

優化效果分析：

優化方案1：不改變礦粉種類，只改變礦粉間配比關系。

結果：提升了OA粉1.8%，1#本地粉0.9%，OC粉1.2%，替代部分OB粉。在燒結礦成分相近的情況下，燒結礦配礦成本降低5.5元/噸，噸鐵成本降低7.15元/噸。

優化方案2：不改變礦粉種類，只改變礦粉間配比關系，且將品位約束范圍拓展到0%到100%。

結果：本地粉1提升了0.8%，OC粉提升了2%，替代部分紐曼粉和PB粉。在燒結礦品位略有降低，其他成分相近的情況下，燒結礦配礦成本在優化方案1的基礎上再降低2.6元/噸，噸鐵成本降低3.3元/噸。

優化方案3：將市場上待采購的兩種礦粉加入配礦體系，且根據采購需求約束新料種配比不超過3%。新礦種成分如下表所示：

表4 新增礦粉成分

結果：系統自動選擇了新增3%本地粉5，同時提升了OA粉1.2%，OC粉1.8%，替代部本地粉1和OB粉。在燒結礦成分相近的情況下，燒結礦配礦成本相比于原方案降低18.67元/噸，噸鐵成本降低24.2元/噸。

3.2方案執行

根據上述配礦優化結果，燒結廠決定執行優化方案2，并對采購部門提出本地粉5粉的采購需求。

以下是配礦系統對優化方案2實際執行后的追溯結果：

表5 配礦方案追蹤結果

可見優化方案的燒結質量滿足燒結生產和高爐生產需求。

4  結論

（1）在呈鋼礦粉資源種類和庫存量確定的前提下，不改變礦粉種類，只改變礦粉間配比關系應用優化配礦技術仍然取得了較大的經濟效益。優化方案1和優化方案2僅替換4%左右的礦粉配比就產生了7到10元/噸鐵的效益。

（2）在呈鋼當前的礦粉資源結構下，燒結礦品位已經接近最優化。優化方案2對燒結品位全局尋優后的結構與原方案相近。

（3）生產結合采購的配礦模式具備極大的降本潛力。僅引入3%的新礦粉，就達到了降本24.2元/噸的效果。

（4）礦粉采購要結合廠內現有資源和配礦結構使用優化配礦系統確定。雖然新引入的本地粉6在價格上比本地粉5更具優勢，但結合廠內配礦結構后系統還是自動選擇了本地粉5。這是由于在燒結和高爐的約束條件下，本地粉6的品位缺陷和高含硫量，需要其他高價礦粉進行彌補，導致引入該粉后總成本反而沒有優勢。

（5）呈鋼使用優化配礦系統后，在采購前根據配礦結果提出采購需求；采購礦粉后，根據到廠原料化驗值和庫存條件調整配礦比例。在保證燒結礦質量穩定的前提下，提高了經濟效益。
