戴冬霽 姜永華 楊鑫博 李志芹 蔣俊
（云南天朗再生資源有限責任公司 昆明 安寧65002）
摘 要：鋼渣是鋼鐵企業(yè)的主要固體廢物，隨著我國現(xiàn)代冶金工業(yè)的發(fā)展，鋼渣總量也急劇增加，若不加以綜合利用，將對周圍環(huán)境造成嚴重的污染，合理利用鋼渣對鋼鐵企業(yè)的發(fā)展具有重要意義。本文以經(jīng)改性后的合格熱悶鋼渣作為主要原料，配以一定的水泥、石子，采用免燒制磚工藝制備鋼渣透水磚，并對其性能進行了分析檢測，可為后續(xù)鋼渣透水磚的研發(fā)投入使用提供一定的數(shù)據(jù)參考。
關鍵字：鋼渣；透水磚；性能
1 前言
鋼渣是煉鋼工業(yè)中產(chǎn)生的工業(yè)廢渣。隨著我國鋼鐵工業(yè)的快速發(fā)展，鋼渣的總量也急劇增加。但由于鋼渣成分復雜并且其中含有的大量游離氧化鈣和游離氧化鎂，二者吸收水分后會產(chǎn)生體積膨脹，其中f-CaO 生成Ca(OH)2 體積膨脹98％，f-MgO 生成Mg(OH)2 體積膨脹148％，造成鋼渣制品的安定性不良，嚴重影響了鋼渣制品的產(chǎn)品質量[1]。因此，鋼渣的應用受到了限制，而鋼渣在渣場自然堆放過程中易于風化成為堿性粉塵，不僅占用了大量土地，對周圍環(huán)境更造成了嚴重的污染[2]。因而，如何最大限度地處理鋼渣已成為現(xiàn)今冶金工業(yè)發(fā)展的一大難題。國內外對鋼渣作為路面材料應用的研究表明，鋼渣的強度很高，耐磨性能好，具有混凝土骨料的特點，且其力學性能優(yōu)于天然碎石，而且由于顆粒不規(guī)則度的增加，在路面上應用具有更好的穩(wěn)定性和抗滑能力[3]。將其作為主要骨料配以天然砂石、水泥等材料制成的耐磨透水磚，不但有一定的強度，還有著一定的透水性，能使自然降水迅速滲透地表，讓道路保持良好的透水、透氣性的同時，還能還原成地下水，使地下水資源得到及時補充，調節(jié)地表濕度，抑制“熱島效應”[4]。
近年來，我國在快速城市化的進程中出現(xiàn)了諸多問題，每年頻發(fā)的城市內澇問題正越來越被凸顯出現(xiàn)。而我國大多數(shù)城市路面基本上都選擇石材、混凝土或水泥磚鋪設，硬化路面雖然整齊耐用，但其最大缺點就是不透水[5]。因此，“海綿城市”的建設，不僅能有效緩解城市雨澇現(xiàn)象，而且能夠降低城市熱島效應，改善城市生態(tài)環(huán)境，提升居民生活品質[6-7]。作為“海綿城市”項目建設的基礎材料，透水磚的生產(chǎn)技術受到了很大關注[8-10]。同時，鋼渣、粉煤灰等大宗工業(yè)固體廢棄物大量的排放和堆積，對環(huán)境造成了嚴重的污染，急需規(guī)?；?、資源化綜合利用[11-13]。利用鋼渣作為骨料制備免燒透水磚，不僅能大規(guī)模消耗工業(yè)固廢，而且能夠實現(xiàn)透水磚的低成本制備，具有節(jié)能環(huán)保、資源循環(huán)的特性。
本文以經(jīng)過改性后的合格熱悶鋼渣作為主要原料，并配以一定水泥、石子等工業(yè)原料，采用免燒制磚工藝制備鋼渣透水磚，并對其性能進行分析檢測。
2 實驗方案
2.1. 原材料
2.1.1 鋼渣
本實驗所用鋼渣為武鋼集團昆鋼股份有限公司所屬安寧公司草鋪新區(qū)轉爐冶煉后池式熱悶處理后的鋼渣，其在熱處理并冷卻后，經(jīng)過破碎、磁選和篩分等初級加工而成。
2.1.2 水泥
采用昆鋼嘉華水泥有限公司生產(chǎn)的水泥，其為早期強度高、后期強度穩(wěn)定、水化熱低的低堿水泥，其性能情況如表1所示。
表1 嘉華水泥性能表
|
水泥品種 |
比表面積（m2/kg） |
標準稠度用水量（%） |
安定性 |
凝結時間（min） |
抗折強度（MPa） |
抗壓強度（MPa） |
|||
|
初凝 |
終凝 |
3d |
28d |
3d |
28d |
||||
|
P.O 42.5 |
381 |
23.8 |
合格 |
231 |
296 |
5.2 |
8.5 |
24.6 |
48 |
2.1.3 碎石
實驗所用碎石外購于昆明西山區(qū)、安寧、富民、祿勸等地。
2.2 工藝流程
本實驗采用全自動混凝土免燒磚振壓成型生產(chǎn)線，按照成熟可靠的級配配方，通過將原材料混合-加水攪拌-振動成型的生產(chǎn)工藝生產(chǎn)鋼渣透水磚，其生產(chǎn)工藝流程如圖1 所示。

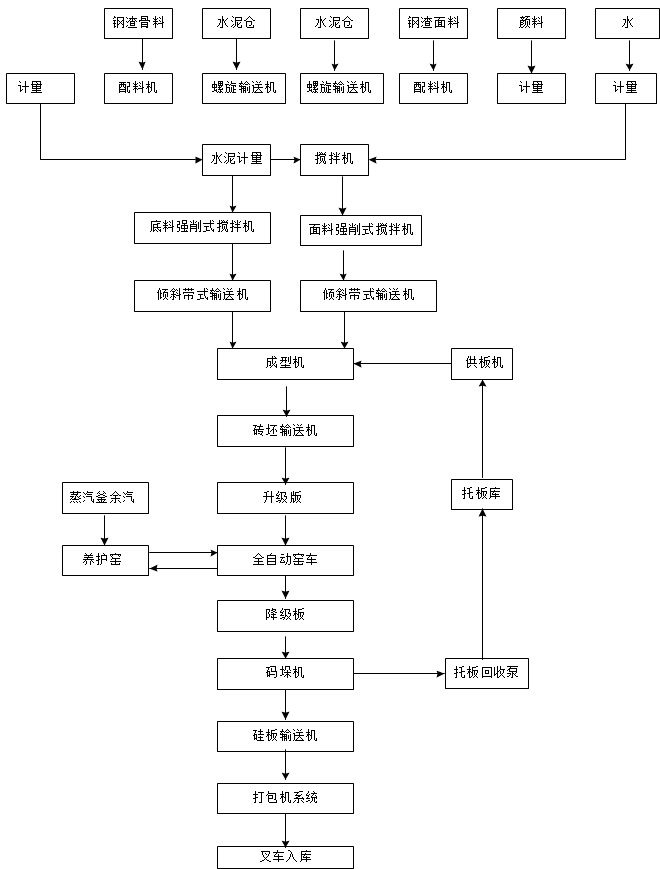

圖1 鋼渣透水磚生產(chǎn)工藝流程圖
3 結果與討論
3.1 鋼渣物化特性
經(jīng)篩分試驗得知，昆鋼新區(qū)經(jīng)過熱悶磁選后的鋼渣粒度在-9.5mm～+0.42之間，粒度區(qū)間適合做鋼渣砌塊。對鋼渣進行了化學成分分析，結果如表2所示。從表2得知，鋼渣的主要成分是CaO、SiO2、FeO、Fe2O3、f-CaO等，含有5%-10%的金屬鐵，其通常含水率為3-8％。外觀上看，鋼渣一般呈灰黑色，硬密實，含堿量高時呈淺白色。同時鋼渣碎石具有密度大、強度高、表面粗糙、穩(wěn)定性好、耐磨與耐久性好等特點。因此，將鋼渣作為骨料，用于生產(chǎn)透水磚，具有強度高、透水性好等特性。
表2 鋼渣的化學分析
|
指標 |
f-CaO |
f-MgO |
FeO |
TFe |
MFe |
Fe2O3 |
CaO |
MgO |
Al2O3 |
SiO2 |
P2O5 |
S |
|
樣品1 |
4.03 |
0.02 |
9.45 |
17.46 |
1.22 |
13.91 |
40.04 |
5.53 |
2.64 |
8.43 |
4.72 |
0.129 |
|
樣品2 |
3.63 |
0.15 |
- |
17.73 |
0.79 |
- |
39.53 |
8.35 |
1.09 |
8.50 |
3.20 |
0.20 |
|
樣品3 |
4.15 |
0.31 |
- |
18.15 |
1.16 |
- |
41.74 |
8.88 |
1.22 |
9.24 |
3.45 |
0.18 |
經(jīng)過云南省防疫站對昆鋼鋼渣進行鐳-226、釷-232和鉀40三個項目的放射性比活度檢測，其IRa和Iy均低于國標，鋼渣自身不存在放射性。
3.2 鋼渣透水磚性能分析
3.2.1 鋼渣透水磚放射性分析
經(jīng)過云南省工程質量監(jiān)測站對鋼渣透水磚檢測鐳-226、釷-232和鉀40三個項目的放射性比活度檢測，其IRa和Iy均低于國標，鋼渣透水磚是安全的。
3.2.2 鋼渣透水磚抗壓強度、抗折強度、透水系數(shù)分析
根據(jù)《再生骨料地面磚和透水磚》（CJ/T 400-2012）和《透水路面磚和透水路面板》（GB/T 25993-2010）標準，對250×250×60mm、300×150×60mm及600×300×150mm三種不同規(guī)格的鋼渣透水磚進行了抗壓強度、抗折強度、透水系數(shù)的性能檢測。測試結果如表3所示。結果表明，透水磚的抗壓強度、抗折強度、透水系數(shù)均符合標準的等級要求。抗壓強度、抗折強度分別高達40MPa、5MPa以上，皆高于普通大理石等路面的各項指標。此外，鋼渣顆粒自身具有一定的孔隙率，透水磚成型后，其顆粒間的堆積骨架可以形成空隙，鋼渣自身孔隙也能對透水性帶來一定幫助，因此也能保證一定的透水性能[14]，其透水率達11%。綜上所述，鋼渣透水磚的透水性能可滿足標準要求，且強度也比普通透水磚高，既滿足了路面的承重要求，也達到了透水的效果。
表3 鋼渣透水磚抗壓強度、抗折強度、透水系數(shù)檢測結果
|
規(guī)格 |
檢測項目 |
單位 |
標準要求 |
檢驗結果 |
單項判定 |
|
|
250×250×60mm |
抗壓強度 |
平均值 |
Mpa |
/ |
41.4 |
合格 |
|
單塊最小值 |
/ |
33.2 |
||||
|
抗折強度 |
平均值 |
≥4.5 |
5.2 |
|||
|
單塊最小值 |
≥3.4 |
4.3 |
||||
|
透水系數(shù) |
cm/s |
≥1.0×10-2 |
1.1×10-2 |
|||
|
300×150×60mm |
抗壓強度 |
平均值 |
Mpa |
/ |
47.2 |
合格 |
|
單塊最小值 |
/ |
39.7 |
||||
|
抗折強度 |
平均值 |
≥4.5 |
5.8 |
|||
|
單塊最小值 |
≥3.4 |
5.4 |
||||
|
透水系數(shù) |
cm/s |
≥1.0×10-2 |
1.1×10-2 |
|||
|
600×300×150mm |
抗壓強度 |
平均值 |
Mpa |
/ |
44.1 |
合格 |
|
單塊最小值 |
/ |
32.6 |
||||
|
抗折強度 |
平均值 |
≥4.5 |
5.4 |
|||
|
單塊最小值 |
≥3.4 |
4.8 |
||||
|
透水系數(shù) |
cm/s |
≥1.0×10-2 |
1.1×10-2 |
|||
3.2.3 鋼渣透水磚污水凈化效果分析

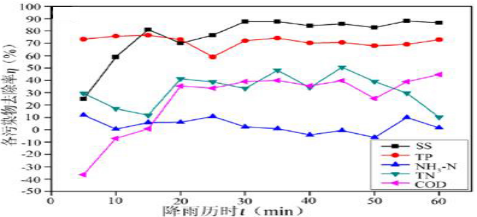

對1m3（每平方米按厚度60mm計算使用透水磚16.67m2）鋼渣透水磚進行水質過濾試驗，試驗結果如圖2所示。通過分析檢驗得出鋼渣生態(tài)透水路面磚對SS、COD、TP、NH3-N和TN的去除率分別為76.2%、24.1%、71.2%、3.25%和31.9%。結果表明，與普通天然石料透水磚相比，鋼渣透水磚能通過物理過濾截留去除雨水中的污染物、利用多孔性吸附水中剩余較小的懸浮物和部分COD、通過離子交換法沉淀去除雨水中的氮和磷，且在雨水滲透過程中對偏酸性地區(qū)雨水的酸堿性具有較好的調節(jié)作用。
圖2 鋼渣透水磚污水凈化效果圖
4 結論
將鋼渣作為主要原料，配以水泥、碎石等材料，使用全自動混凝土免燒磚振壓成型生產(chǎn)線，通過混合-加水攪拌-振動成型制備的鋼渣透水磚具有強度高、透水性好且生產(chǎn)成本低等特性，其抗壓強度、抗折強度分別高達40MPa、5MPa以上，孔隙率達30%，具有較高的微孔透水效果，透水率達1.1×10-2 cm/s，路面年雨水截留量達45%。此外，鋼渣透水磚具有多種環(huán)保特性，可凈化水質，對污水中SS、COD、TP、NH3-N和TN有很好的去除效果?？傮w來講，將鋼渣用作綠色建材的主要原料，對于提高鋼渣再生利用率，協(xié)同消納此類鋼渣大宗固體廢棄物具有重要促進作用，既可減少鋼渣中的有害物質對土壤的環(huán)境污染，又可節(jié)省天然砂石的開采，為工業(yè)廢渣“變廢為寶”開辟了一條新途徑。
參考文獻
[1] 王愛國, 何懋燦, 莫立武. 碳化養(yǎng)護鋼渣制備建筑材料的研究進展[J]. 材料導報, 2019(17): 56-59.
[2] 蔣元海, 鄒蘇萍. 鋼渣-粉煤灰免蒸免燒制磚工藝研究和生產(chǎn)[J]. 江蘇冶金, 1993(6): 7-9.
[3] 殷寶賢, 李劍光, 劉緒洪, 等. 利用鋼渣生產(chǎn)混凝土路面磚的研究[J]. 市政公用建設, 2012(6): 43-48.
[4] 施祥云, 龔潔敏. 鋼渣耐磨透水磚[J]. 建筑工人, 2012(4): 57-57.
[5] 陳捷, 湯偉. 海綿城市透水人行道在紫金港路的初步探索及應用[J]. 中國住宅設施, 2017(11): 7-8.
[6] 李蘭, 李鋒. “海綿城市”建設的關鍵科學問題與思考[J]. 生態(tài)學報, 2018, 38(7): 2599-2606.
[7] 俞孔堅, 李迪華, 袁弘, 等. “海綿城市”理論與實踐[J]. 城市規(guī)劃, 2015, 39(6): 26-36.
[8] 李珠, 劉家樂, 劉鵬, 等. 煤矸石燒結透水磚的試驗研究[J]. 新型建筑材料, 2018, 45(4): 21-23.
[9] 李國昌, 王萍. 蒸壓法制備鎳鐵礦渣透水磚[J]. 礦產(chǎn)保護與利用, 2017(2): 101-106.
[10] Yan H D, Huang G H. Study on pervious road brick prepared by recycled aggregate concrete[J]. Key Engineering Materials, 2006, 32(3): 321-328.
[11] 何學云, 張凱峰, 楊文, 等. 硅酸鹽固體廢棄物作摻合料在混凝土中應用的研究進展[J]. 材料導報, 2013, 27(1): 281-284.
[12] 涂 昆, 劉家祥, 鄧 侃. 鋼渣粉和鋼渣水泥的活性及水化機理研究[J]. 北京化工大學學報(自然科學版), 2015, 42(1): 62-68.
[13] Guo X L, Shi H S. Thermal treatment and utilization of flue gas desulphurization gypsum as an admixture in cement and concrete[J]. Construction & Building Materials, 2008, 22(7): 1471-1476.
[14] 唐歐靖, 陳寧. 鋼渣混凝土路面磚的研制及性能研究[J]. 新型建筑材料, 2015, 42(1): 90-93.
