楊耀明

(湖南華菱湘潭鋼鐵有限公司，湖南湘潭411101)

摘要: 針對湘鋼1 號、4 號高爐在大修投產2 年后均出現的爐缸側壁溫度偏高現象，采取上部強化中心氣流，下部縮小風口面積、提高風速和鼓風動能，減輕鐵水環流對爐缸碳磚的沖刷，提高爐缸冷卻強度和釩鈦護爐等措施，將爐缸側壁溫度控制在正常范圍內，在確保爐缸安全生產的前提下，獲得了較好的經濟技術指標。

關鍵詞: 綜合護爐技術; 爐缸側壁溫度; 含鈦爐料; 冶煉強度

0 前言

湘鋼共有4 座高爐，其中1 號、2 號高爐容積2 500 m³，3號、4 號高爐容積1 800 m³。1 號高爐于2015 年6 月5 日大修后點火開爐， 2017 年5 月開始護爐; 4 號高爐于2013 年2 月1 日大修后點火開爐，2014 年12 月開始護爐。1 號和4 號這兩座高爐都是投產不到2 年爐缸側壁溫度就開始大幅上升，給鐵廠的生產組織帶來了較大困難。如何在護爐的情況下維持較高的經濟技術指標已成為目前湘鋼煉鐵工作者面臨的重大課題。

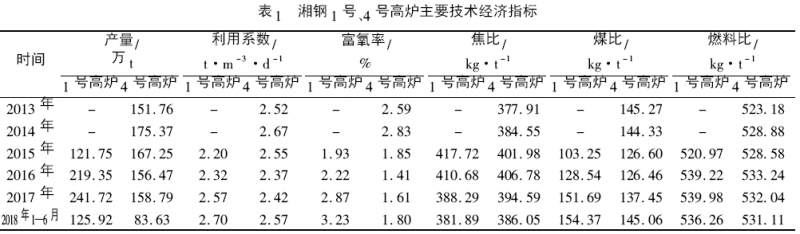

近年來湘鋼1 號、4 號高爐的主要經濟技術指標見表1。

1 爐缸結構及侵蝕現狀

1． 1 爐底爐缸結構

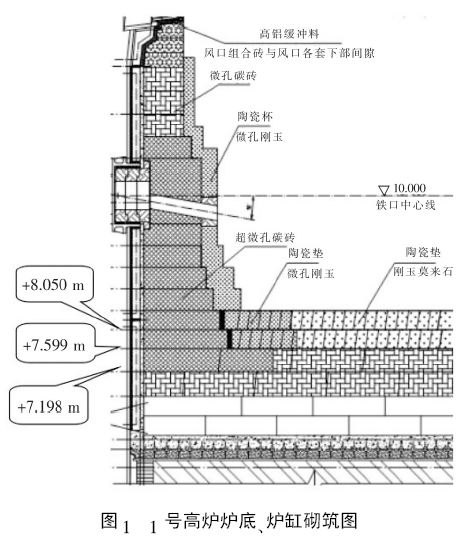

1 號高爐爐底、爐缸砌筑圖見圖1。

1 號高爐爐底、爐缸為碳磚加陶瓷杯復合結構，爐底冷卻方式為水冷，爐底碳磚共4 層，其中石墨磚2 層、微孔碳磚2 層; 側壁碳磚共11 層，下面8 層為超微孔碳磚，上部3 層為微孔碳磚。陶瓷杯結構: 下部中間為剛玉莫來石，杯壁及下部邊緣為微孔剛玉。

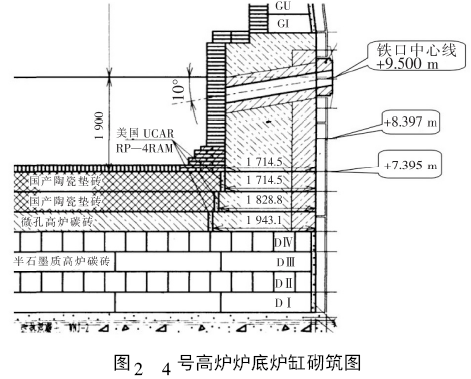

4 號高爐爐底爐缸砌筑圖見圖2。

4 號高爐爐底爐缸為碳磚加陶瓷墊復合結構，爐底冷卻方式為水冷，爐底碳磚共4 層，底部3 層為國產半石墨質高爐碳磚，第四層為微孔高爐碳磚，側壁碳磚為美國UCAＲ 小碳磚。陶瓷杯結構: 下部為2 層國產陶瓷墊磚，圓周為高鋁磚，整個杯壁為粘土磚。

1． 2 爐缸侵蝕現狀

1 號高爐于2015 年6 月投產后實現了快速達產達效，產量在6 300 t /d 左右。2015 年11 月—2016年3 月爐況出現波動，產量維持在5 000 t /d 左右，在此期間爐缸側壁溫度一直穩定。2016 年7 月后產量逐步提升至6 500 t /d，側壁溫度上升至300 ℃。

2017 年4—6 月產量維持在7 000 t /d 左右，在此期間，1號高爐爐缸側壁( 3 號風口方向，標高7. 198 ～8. 05 m處) 縱向三層溫度急劇上升，由400 ℃上升至740 ℃，接近爐缸碳磚溫度警戒值。

4 號高爐在投產后爐況一直順行穩定，日均產量在4 600 t /d 左右， 2014 年12 月鐵口附近24 號風口下方( 標高8. 397 m 處) 冷卻壁溫度超過700 ℃，隨后爐缸其他部位( 主要集中在鐵口附近) 有多個熱電偶溫度超過報警值。

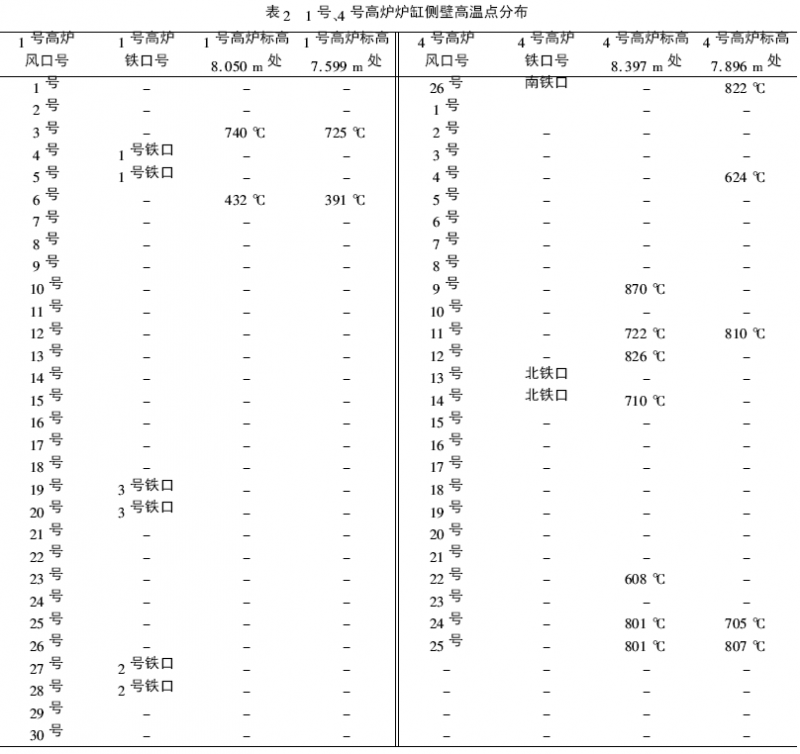

1 號高爐共30 個風口，3個鐵口。1 號鐵口和3號鐵口成180°分布，2號鐵口處于1 號和3 號鐵口之間，為備用鐵口。4 號高爐共26 個風口，南北2 個鐵口成180°分布。表2 為1 號、4 號高爐爐缸側壁的高溫度分布點。從表2 可以看出，1號高爐爐缸的高溫點主要集中在1 號鐵口兩側，靠近2 號鐵口處溫度較高; 4 號高爐爐缸的高溫點主要在兩個鐵口附近。從國內燒穿的高爐爐缸溫度統計數據來看，爐缸工作的危險點一般在鐵口下方2 ～3 個風口處。

2 綜合護爐措施

2． 1 維持合理鐵口深度

湘鋼1 號高爐( 爐容2 500 m³ ) 鐵口深度長期維持在3. 0 ～ 3. 1 m。行業數據顯示，2500 m³ 級高爐的鐵口深度一般維持在3. 3 ～ 3. 4 m。從2017 年7月1 號高爐爐缸側壁溫度異常升高后，逐步將鐵口深度提升至3. 3 ～ 3. 4 m。

4 號高爐投產后鐵口深度一直維持在3. 0 m 左右，從2014 年12 月開始，鐵口深度持續下滑，最低時為2. 4 m。同時4 號高爐爐缸側壁溫度也持續走高， 2. 8 m 以下鐵口深度維持了16 個月，給爐缸碳磚帶來了不可逆的損傷。后期雖然通過鐵口攻關提高了鐵口深度，但很難維持在3. 0 m 的水平。由于鐵口區域的碳磚容易受到損傷，此處也是爐缸容易燒穿的部位，因此在正常生產和護爐期間，一定要維持合理的鐵口深度。

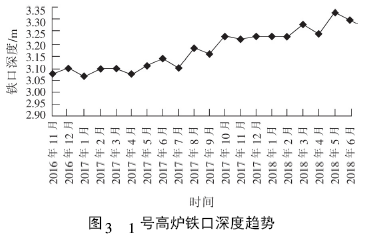

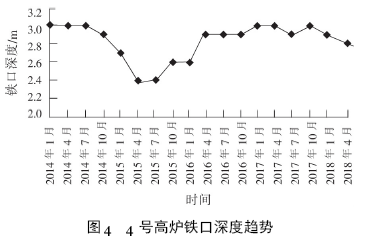

近年來1 號、4 號高爐的鐵口深度情況見圖3、圖4。

2． 2 調整、優化上下部

爐缸側壁溫度升高時，上部裝料制度調整要以發展中心、抑制邊緣為主要方向，通過上部調整進而影響軟熔帶形狀，使之成為倒V 形，將爐缸初始煤氣往中心引導，減輕爐缸鐵水環流對爐缸碳磚的沖刷。

下部調整主要分三步: 第一步，爐缸側壁溫度達報警值時，通過縮小高溫點區域風口面積來控制該區域爐缸活度; 第二步，當爐缸側壁溫度持續上升達警戒值時，通過加長高溫點風口長度和改斜風口為直風口的方式來減輕該區域的鐵水環流沖刷; 第三步，如果爐缸側壁溫度超過警戒值，可以堵該區域風口。對破損的爐缸進行調查分析，發現長期堵風口區域可以形成厚度達500 ～ 800 mm 的鈦的碳氮化合物，對爐缸碳磚起到了較好的保護作用。

優化前后的1 號高爐風口布局見表3。

從表3 可以看出，1號高爐主要針對3 個鐵口上方的風口進行了調整，將1 號鐵口上方的風口進行了加長、改直風口、縮小風口直徑; 將2 號鐵口上方的風口改為直風口; 將3 號鐵口上方的風口加長。

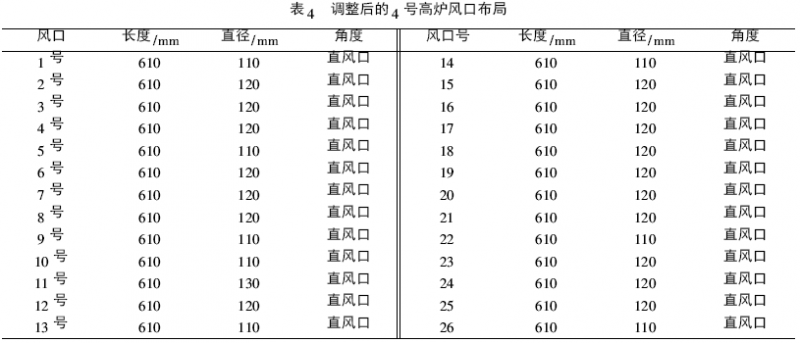

4 號高爐由于爐缸側壁多處溫度偏高，因此將所有風口都改為直風口，高溫處對應的風口直徑由120 mm 改為110 mm。調整后的4 號高爐風口布局見表4。

2． 3 減少有害元素入爐

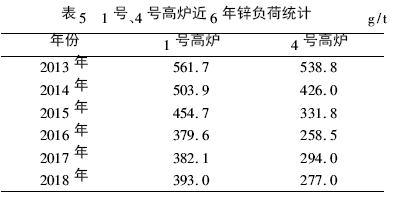

湘鋼高爐入爐鋅負荷一直偏高，遠高于冶金行業標準( 150 g /t) ，鋅在爐內大量富集，加速了碳磚侵蝕。2012 年4 號高爐開始護爐，2017 年1 號高爐開始護爐，通過減少入爐高鋅料來降低高爐入爐鋅負荷，使鋅負荷逐年降低。近年來1 號、4 號高爐的鋅負荷情況見表5。

2． 4 優化送風制度

通過提高風速、鼓風動能，將回旋區邊界向爐缸中心推進，增加中心氣流分布量，進而降低鐵水環流對側壁碳磚的侵蝕。1 號高爐在2017 年3月將進風面積由0. 345 2 m² 縮小至0. 339 3 m² ，風量由4 800 m³ /min 增大至5 150 m³ /min，風速由230 m/s 提高到250 m/s，鼓風動能由110 000 J /s 提高到140 000 J /s。4 號高爐因爐缸側壁溫度持續偏高，從2015 年8 月到2016 年3 月連續進行了8 個月的堵風口操作，全風口操作時風口面積由0. 285 m2縮小至0. 274 m2，風速從220 m/s 提升至250 m/s。

提高風速、鼓風動能，再配合釩鈦護爐，降低了爐缸側壁區域的活躍度，為鈦的碳氮化合物在爐缸側壁沉積創造了條件。

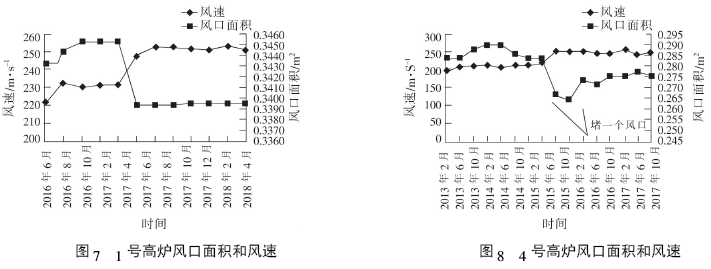

近年來1 號、4 號高爐風口面積和風速情況見圖7、圖8。

2． 5 調整冷卻制度

在高爐設計時，利用系數和冷卻強度的設計參數是相對應的，當高爐利用系數大于設計參數時，就應該相應地提升冷卻強度; 反之，當高爐利用系數小于設計參數時，相應地也要降低冷卻強度，進而維持爐缸凝鐵層的穩定和爐墻渣皮的穩定。當爐缸溫度上升時，要通過提高爐缸冷卻水量和降低爐缸冷卻水溫來提高爐缸冷卻強度。1 號高爐因護爐需要和利用系數大于設計值，爐缸冷卻水量由570 m³ /h 提高至660 m³ /h，同時進水溫度由45 ℃降至36 ℃( 4號高爐因為爐缸和上部冷卻壁串聯在一起，沒有專門針對爐缸水量進行調整) 。爐缸冷卻強度的提高有利于碳磚表面凝結層的穩定，加強碳磚保護。

2． 6 采用釩鈦礦護爐

1 號、4 號高爐都是通過加鈦球的方式進行釩鈦護爐的。釩鈦礦中的TiO₂在高爐的高溫還原氣氛和碳、氮存在下，被還原生成高熔點的TiC，TiN 和［Ti］，在渣鐵沉降過程中聚集。鈦的碳、氮化合物熔點很高，在接近爐殼、爐缸及爐底的低溫區域，以TiC，TiN 固溶體結晶析出、聚集。爐缸高溫區通過斜風口改直風口、縮小進風面積、堵風口等方式降低了該區域的活躍性，有利于鈦的C，N 化合物聚集和長大，進而減輕鐵水環流對爐缸碳磚的沖刷。同時鐵中鈦含量如果過高會增加渣鐵的黏度，不利于爐況順行。配加含鈦爐料護爐是一個長期的過程，含鈦量應根據爐缸溫度的變化進行調整。當爐缸溫度未超過報警值時，鐵水中鈦的質量分?jǐn)?shù)應控制在0. 12%左右; 當爐缸溫度達到警戒值時，鐵中鈦的質量分?jǐn)?shù)應控制在0. 15% ～ 0. 20%; 當爐缸溫度超過警戒值時，鐵中鈦的質量分?jǐn)?shù)應控制在0. 20% ～0. 25%，一般不大于0. 25%。

2． 7 控制冶煉強度

降低冶煉強度是護爐的一個重要手段，也是最有效的措施，當其他所有措施都用完了的時候就會通過降低冶強來控制爐缸溫度。目前湘鋼1 號高爐產量維持在7 000 t /d 左右，利用系數為2. 7 t /( m³·d) ，遠大于設計系數2. 4 t /( m³·d) ; 4 號高爐產量維持在4 700 t /d 左右，利用系數為2. 6 t /( m³·d) ，大于設計利用系數2. 4 t /( m³·d) 。

3 護爐效果

通過綜合護爐，湘鋼1 號、4 號高爐爐缸溫度得到了有效控制，在護爐期間實現了穩產、高產，護爐取得了顯著效果，安全生產也得到了有效保證。

4 結語

1) 護爐要有計劃，應根據爐缸溫度的變化合理使用護爐手段，避免對爐況造成影響。

2) 鐵口深度對爐缸壽命影響較大，從一代爐齡開始就要維持較深的鐵口深度。

3) 影響爐缸側壁溫度升高的原因很多，不能采用單一的護爐措施，下部調劑對護爐成果的穩定起關鍵作用。

4) 高爐冷卻強度要和設計的利用系數相對應，生產異常時要做到及時調整，確保爐缸處于最優的工作狀況。

5) 降低冶煉強度是護爐的一個重要手段，但不要輕易使用，高爐的低效率冶煉將使護爐效果大打折扣。通過綜合護爐措施，可以確保在高冶強的情況下穩定爐缸溫度，使高爐效益最大化。
