李文武，李祥，易毅輝

(北京首鋼國際工程技術有限公司北京中國100043)

摘要：鉻系鐵合金冶煉中，利用鉻精礦生產的鉻燒結礦可有效降低鐵合金冶煉成本。文章針對鉻精礦燒結的特點，論述了鉻精礦燒結的工藝流程和主要設備選型，創新設計并建造了國內最大的一條采用120 m² 帶式燒結機配套環冷機生產鉻燒結礦的生產線。通過對生產的跟蹤，摸索出每噸鉻燒結礦配加膨潤土量控制在110±10 kg、混合料的水分控制在7． 5%±0． 5%時，混合料制粒效果和燒結料層的透氣性較好;每噸鉻燒結礦配加焦粉量控制在130±10 kg 時，能夠保證燒結礦質量滿足要求，鉻燒結礦的成品率達70%，并提出了穩定燒結生產的措施。該生產線的投產為鉻精礦燒結的大型化發展提供了寶貴的經驗。

關鍵詞：鉻鐵合金；鉻精礦鉻；燒結礦；帶式燒結機

前言

鉻塊礦和鉻粉礦是冶煉鉻鐵合金的主要原料，由于在冶煉過程中對爐料透氣性的要求，通常鉻塊礦更適合于冶煉^［1］。隨著當前鉻鐵合金工業對資源的大量需求，適合直接入爐的鉻塊礦越來越少，價格隨之攀高，受金融危機影響價格稍有回落。與此同時，隨著鉻礦開采量的加大和原礦品位的降低，鉻粉礦的產出量越來越高。目前，鉻粉礦的市場占有率已經達到50%^［2-4］。在冶煉方面，與鉻塊礦相比，鉻粉礦容易導致礦熱爐透氣性變差，不能直接入爐，但在品位和價格方面優于鉻塊礦。因此，利用廉價粉礦，加強鉻礦粉的造塊是降低我國鉻系鐵合金生產成本、提高鉻系鐵合金市場競爭力的有效措施之一^［5］。

鉻燒結礦作為鉻精礦造塊的主要方式之一，具有以下優點:①經過高溫?zé)Y(jié)的鉻鐵礦尖晶石礦物結構與原礦截然不同:礦石中的Fe^{2 +} 轉變成Fe^{3 +} ，有些鐵離子脫離了尖晶石，集中在晶粒表面，利于冶煉還原反應^［6］。②燒結礦氣孔率很高，比表面積很大，這有利于提高還原反應速度。采用燒結法生產，產量可提高10%～17%。③燒結礦強度高、粒度均勻，使電爐透氣性改善。

與塊礦和冷壓球團相比，燒結礦結構疏松，高溫電阻率比塊礦和冷壓球團大得多，鐵合金冶煉單位電耗可降低200～300 kWh /t^［7］。但是，鉻礦粉燒結溫度高、產量低及能耗高，尤其是鉻精礦粉制粒性能差，燒結過程透氣性差^［8］，生產波動大，操作難度高。

國內某鐵合金廠新建一臺120 m² 帶式燒結機生產線生產鉻燒結礦，該項目由北京首鋼國際工程技術有限公司(以下簡稱首鋼國際) 總承包，這是目前國內最大規模的采用帶式燒結機配套環式冷卻機進行鉻礦粉燒結的生產線。該生產線于2017 年3 月27 日點火試生產成功。

1 原料條件

生產使用的含鉻原料包括土耳其鉻礦粉和南非鉻精礦，固體燃料為焦粉，添加劑采用蛇紋石和膨潤土。

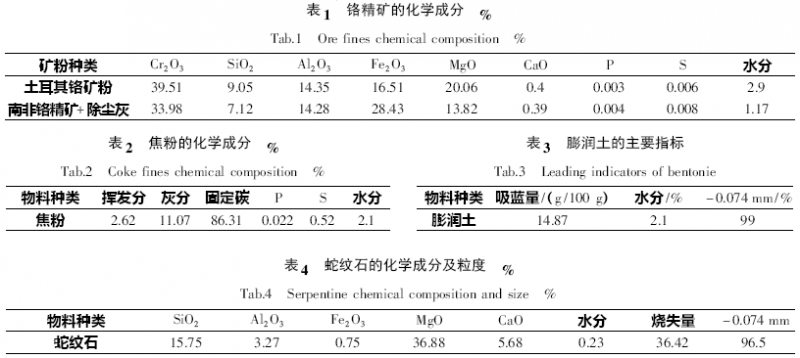

各種原料的化學成分詳見表1 至表4。

2 鉻礦燒結工藝及主要設備選型

2.1 主要工藝系統

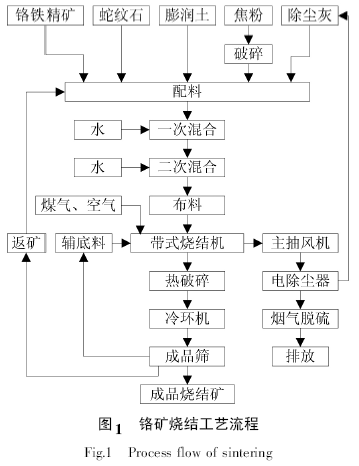

鉻礦燒結工藝生產線從原料的接受開始至成品燒結礦的運出，其工藝流程如圖1 所示。

原料的接受設置了鉻鐵礦粉和焦粉的汽車受料槽;燃料破碎系統采用1 臺四輥破碎機將焦粉破碎至3 mm 以下;配料系統設置了11 個配料倉，倉下采用定量配料設備;混合系統設置了一次、二次圓筒混合機;燒結冷卻系統配置了一臺帶式燒結機和一臺環式冷卻機;成品篩系統串聯布置了2 臺懸臂篩，分出成品燒結礦、鋪底料和燒結返礦;燒結主抽風系統設置1 臺主抽風機、1 臺機頭電除塵器;煙氣脫硫設施采用石灰-石膏法，主要包括脫硫劑的接受、脫硫塔、制漿系統、水系統、綜合樓及副產物處理設施;全廠的除塵灰采用濃相氣力輸送至配料室除塵灰倉;全廠配套帶式輸送機通廊及轉運站。

2.2 主要公輔設施

鉻礦燒結工藝生產線配套輔助設施設置了主控樓、高低壓配電室、綜合水泵房及環境除塵設施等。

2.3 主要工藝設備規格

四輥破碎機:Φ900 mm×700 mm;

一次混合機:Φ3 000 mm×9 000 mm;

二次混合機:Φ3 400 mm×15 000 mm;

燒結機:有效燒結面積120 m²，臺車有效寬度3.0 m(加寬3.3 m)，有效長度40 m，臺車欄板高度600 mm;

環冷機: 有效燒結面積140m²，環冷機中徑22 m，臺車寬度2.6 m;

燒結主風機:入口流量13000 m³ /min，靜升壓17 500 Pa;

機頭電除塵器:處理風量13000 m³ /min，流通面積140 m²，雙室四電場;

燒結礦振動篩:一次篩規格1.5 m×5.2 m，篩分粒級5 mm、10 mm;二次篩規格1.5 m ×5.0 m，篩分粒級20 mm;

脫硫塔:脫硫塔直徑8 m，塔高50 m。

3 生產實踐

由于鉻礦粉燒結在世界上的生產實踐較少，特別是帶式燒結機配套環式冷卻機工藝，所以本生產線于2017 年3 月27 日點火試生產成功后經過4 個多月的生產摸索，總結出以下燒結生產經驗。

3.1 原料粒度對混合、制粒的影響

試驗數據顯示，生產中使用的鉻鐵礦粉粒度偏細，平均粒度在0.6～1.92 mm 之間，其中－ 0.5 mm 粒級含量大于40%，焦粉平均粒度為1.07 mm，其中－ 1 mm 粒級含量大于90%，蛇紋石－ 0.074 mm 占96.5%，膨潤土－ 0.074 mm 占99%，自產返礦粒度小于5 mm，除塵灰粒度小于3 mm。

由于上述原料粒度較細，部分物料親水性差，造成在一次混合機內不易混勻，二次混合機制粒效果較差，制粒后混合料粒度差異較大，部分大顆粒物料外表面黏附有小顆粒物料，造成燒結機上混合料透氣性差，燒結負壓高。針對原料粒度對混合、制粒的影響，為了強化制粒效果、提高燒結料層的透氣性，摸索出每噸鉻燒結礦配加膨潤土的量控制在110 kg 左右。

3.2 混合料水分的影響

由于生產線未安裝混合料水分的在線檢測儀表，所以操作上根據燒結機風箱溫度、風箱壓力、機尾燒結料斷面情況，結合人工觀察二次混合機的出料情況判斷混合機加水量的多少，主控室指揮崗位工人調節給水閥門。

混合料水分過低料層透氣性變差，水分過高造成固體燃料增加，根據給水管道上流量計顯示的數據，推算出混合料的水分控制在7.5% ± 0.5% 時，混合料的制粒效果和燒結料層的透氣性較好。

3.3 鉻鐵礦粉的燒結特性

3.3.1 點火溫度較高

根據燒結機風箱溫度和機尾料層斷面顯示，要實現燒結所需要的點火強度，保證表層燒結礦的質量，點火溫度控制在1 150～1 300 ℃之間。

3.3.2 固體燃料消耗高

鉻燒結礦固結以Cr₂O₃再結晶固相固結為主，輔以20%左右橄欖石液相固結。由于鉻鐵礦中高熔點的物質多，其燒結液相量明顯低于普通鐵礦燒結液相量(30%～40%)^［5］，因此需要大量的焦粉或煤粉燃燒供熱，生產中每噸鉻燒結礦焦粉的消耗量為130 kg。

3.3.3 固體燃料的粒度對燒結過程的影響

生產使用的焦粉為外購，來料粒度差異很大，大顆粒難破碎的雜質較多，影響四輥破碎機的破碎效果，輥間隙不能保證，破碎后焦粉大小粒度分級嚴重，造成燒結機臺車上的混合料中燃料分布不均勻，燒結煙氣溫度高低變化頻繁且幅度較大，機尾斷面顯示燒結礦部分過燒，部分未燒透，生產極不穩定。

鉻鐵礦燒結所需的溫度高于鐵礦燒結，焦粉粒度燒結試驗表明，小于3 mm 占57.98% 的焦粉適于鉻鐵礦燒結^［5］。

3.3.4 混合料透氣性差、燒結負壓高、廢氣溫度高

由于原料粒度細，尤其是細粒鉻鐵礦粉本身成球性差，所以混合料的透氣性差，在料層高度為400mm 的情況下，燒結風箱負壓大多在－ 16 500 Pa 以上，有時會因?yàn)樵吓浔取⑺值仍虻牟▌?dòng)，燒結風箱負壓出現高于－ 18 000 Pa 的情況。

由于固體燃料消耗高，燒結廢氣溫度長時間保持在200 ℃左右，惡化了機頭燒結風機和靜電除塵器工作狀態，造成濕法脫硫系統用水量增加，部分設備由于高溫變形。

3.3.5 燒結溫度高

燒結機尾斷面顯示，臺車篦條呈現出大面積紅亮、白亮現象，現場采用紅外測溫槍測量臺車梁下邊緣溫度為200～300 ℃，而普通鐵礦燒結此位置溫度為150 ℃左右，因此鉻礦粉燒結溫度較普通鐵礦燒結溫度高，有研究數據表明在鉻鐵礦燒結過程中，料層的最高溫度為1 450～1 500 ℃，燃燒帶厚度75 mm，且高溫保持時間( ＞ 1 400 ℃)長達5 min 左右。由于鉻鐵礦粉燒結所需溫度高，必須采用鋪底料工藝才能保護篦條，減少設備損耗^［5］。生產中鋪底料厚度50～70 mm，而普通鐵礦燒結鋪底料厚度為30～40 mm。

3.3.6 鉻燒結礦的固結

有關研究表明，鉻燒結礦固結以Cr₂O₃再結晶固相固結為主，輔以20% 左右橄欖石液相固結。由于鉻鐵礦中高熔點的物質多，其燒結液相量明顯低于普通鐵礦燒結液相量(30%～40%)。雖然Cr₂O₃及FeO·Cr₂O₃的熔點高達1 990 ℃、1 850 ℃，但根據塔曼學派的研究，其固相反應開始的溫度TC約等于0.57Tm，即Cr₂O₃及FeO·Cr₂O₃的塔曼溫度為1 134 ℃、1 055 ℃。在燒結過程中，當燒結料層溫度高于Cr₂O₃的塔曼溫度時，礦粒晶格內的原子獲得足夠的能量，克服周圍健力的約束進行表面擴散，礦粒之間形成連接橋，產生再結晶和再結晶長大。這種Cr₂O₃的再結晶是鉻燒結礦的重要固結方式。此外，由于結最高溫度達到1 450～1 500 ℃，超過了鐵橄欖石(1 205 ℃)、鈣鐵橄欖石(1 150 ℃) 等的熔點，這些橄欖石液相在燒結負壓和毛細力的共同作用下遷移、填充到礦物顆粒的間隙中，使鉻燒結礦強度好，成品率高^［5］。

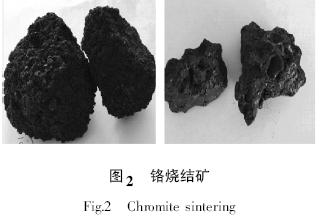

自2017 年3 月27 日點火試生產成功后，隨著燒結工況逐步穩定，鉻燒結礦的成品率逐步提高到70%以上，外觀照片如圖2 所示。

3.3.7 鉻燒結礦的冷卻

由于燒結過程中燒結溫度高，混合料中固體燃料的配比較高，而且燃料的粒度極不均勻，所以造成燒結終點后存在固體燃料未燃燒完全的情況，機尾燒結礦斷面顯示紅料層較厚，有火焰在燃燒，卸到環冷機上的燒結礦存在較多紅料，燒結過程還在繼續，造成環冷機設備熱膨脹大，卸料處出現卡臺車現象。

4 燒結主要指標

4.1 燒結礦的化學成分

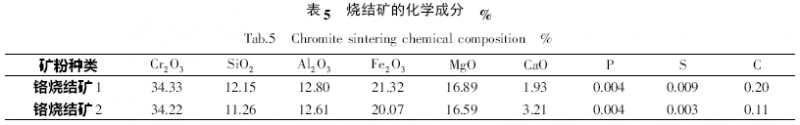

燒結礦的化學成分見表5。

4.2 燒結機運行參數

圓輥給料機轉速3.10 r /min，燒結機機速0.92m/min，料層厚度400～500 mm，燒結機利用系數0.6t /m2·h，環冷機機速0.65 m/min，由于生產階段原料條件不穩定，自動化控制系統未完善，因此燒結機利用系數未達到設計值。

5 穩定生產的措施

鉻礦粉燒結的特點及生產操作的難度較大，通過4 個多月的生產實踐摸索，需要采取以下措施穩定生產過程，提高燒結礦產量和質量。

(1)建立各種原料、混合料、成品燒結礦的檢驗分析制度，及時提供檢測數據指導生產。

(2)嚴格控制進廠燃料的質量，減少雜質，粒度要求＜ 10 mm，必要時進行預篩分作業，避免存在大部分的過細粒級再次參加破碎，造成燃料的過粉碎現象，增加固體燃耗，影響燒結過程。

(3)穩定鉻鐵礦粉、膨潤土和蛇紋石的供配料，調整配料倉下設備的計量精度，保證物料順行和配比的穩定。

(4)根據生產變化情況建立合理的燒結返礦和除塵灰的配加制度，減少由于配加量的頻繁變化引起燒結過程的波動，影響燒結礦的產量和質量。

(5)增加二次混合機后混合料水分的在線檢測設備，及時指導生產調整混合料水分，穩定燒結過程。

(6)增加混合料的預熱手段，提高混合料溫度，提高料層透氣性，降低料層阻力，有利于降低能耗，提高產量。

(7)加強崗位工人的技術培訓，提高理論知識水平和生產操作技能，強化相關法律和規章制度。

6 結語

(1)120 m² 帶式燒結機配套環冷機生產鉻燒結礦生產線的成功投運，實現了鉻精礦資源的有效利用，并且為鉻精礦燒結的大型化發展提供寶貴的經驗。

(2)通過對生產的緊密跟蹤，摸索出每噸鉻燒結礦焦粉的消耗量為130 kg、膨潤土的配加量為110kg、混合料的水分控制在7.5%±0.5%、點火溫度控制在1 150～1 300 ℃之間、鋪底料厚度50～70 mm、燒結廢氣溫度在200 ℃左右。

(3)結合投產后出現的問題，提出穩定燒結生產的措施，使得燒結機的速度提高到1.1 m/min，燒結礦成品率提高到70%。

參考文獻

［1］ 賴志賢． 鉻礦電冶煉性能的探討［J］． 鐵合金，2002，33(3):4-9．

［2］ 楊世明． 我國鉻鐵生產發展中的問題與思路［J］． 鐵合金，1996，27(3):48-51．

［3］ 陳津，王社斌，林萬明，等． 21 世紀中國鉻業資源現狀與發展［J］． 鐵合金，2005，36(2):38-41．

［4］ 胡凌彪． 鉻礦特性對冶煉高碳鉻鐵效益的影響［J］． 鐵合金，2006，37(5):8-17．

［5］ 朱德慶，李建，潘建，等． 鉻鐵礦粉燒結試驗研究［J］． 鋼鐵，2007，42(8):7-11．

［6］ 蔣仁全，鄧小東，向花亮，等． 鉻精粉礦帶式燒結工藝研究與實踐［J］． 鐵合金． 2015，46(1):25-29．

［7］ 朱德慶，李建，范曉慧，等． 鉻鐵礦粉造塊方法綜述［J］．燒結球團，2004，29(2):27-30．

［8］ 朱德慶，熊守安，仉宏亮，等． 鉻鐵精礦球團燒結工藝與機理［J］． 中南大學學報: 自然科學版，2010，41 ( 5 ):1658-1667．
