孟凡雙，張榮軍

（鞍鋼股份有限公司煉鐵總廠，遼寧鞍山114021）

摘 要：為緩解公司氧氣和氮?dú)獠黄胶鉅顩r，減少高爐氮?dú)獾氖褂昧浚瑢?duì)用高爐熱風爐廢氣加壓替代氮?dú)膺M(jìn)行了可行性分析。生產實踐表明，該工藝系統運行穩定，加壓熱風爐廢氣能夠滿足技術條件要求，有效緩解了氮?dú)饩o張問題，降低了煉鐵動力成本，年節約成本252 萬元。

關 鍵 詞：高爐；熱風爐;廢氣;氮?dú)?；加?/span>

目前鞍鋼氧氣產量為18萬m³/h， 氧氣放散率在2%左右，氮?dú)猱a(chǎn)量為27萬m³/h，氮?dú)馊笨? 萬m³/h 左右。為解決氧氣與氮?dú)獠黄胶鈫栴}，減少煉鐵氮?dú)獾氖褂昧?，開展了熱風爐廢氣替代氮?dú)庋芯?。熱風爐廢氣主要成分為氮?dú)猓€含有部分二氧化碳及少量的氧氣和一氧化碳， 符合氮?dú)馐褂玫墓に嚰夹g(shù)要求。熱風爐廢氣經過冷卻、除塵、加壓、冷卻，供高爐爐頂閥箱罩封、探尺密封、布袋除塵器反吹使用。通過引風機把熱風爐廢氣抽出來，進入離心式加壓機，再通過三級加壓，把熱風爐廢氣加壓到0.6MPa，與各氮?dú)夤艿澜狱c(diǎn)，并要求具備與氮?dú)馇袚Q的條件。當熱風爐廢氣加壓機故障或熱風爐停止燃燒時，切換為氮?dú)?。熱風爐在燒爐時，嚴格控制廢氣中的含氧量在5%以下，以保證高爐爐頂煤氣安全性。此前國內其他鋼鐵企業有使用高爐煤氣加壓替代氮?dú)夤t頂齒輪箱和閥箱使用，但考慮到高爐煤氣具有一定的危險性，因此，鞍鋼股份有限公司煉鐵總廠開展了熱風爐廢氣加壓替代氮?dú)獾难芯俊?/span>

1   熱風爐廢氣替代氮?dú)獗匾獥l件

1.1   氣源條件

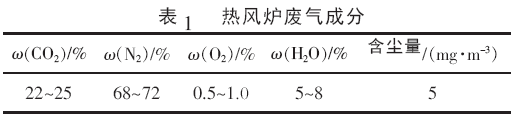

由于氮?dú)獠缓瑝m、不含水等優越條件，受到用戶的青睞。氮?dú)庵饕糜诟郀t爐頂閥箱、齒輪箱和探尺等部位密封。氣源條件主要要求介質為低溫（40℃以下）、無塵、無水。而熱風爐廢氣溫度在150℃左右，主要成分為氮?dú)?，熱風爐廢氣成分符合高爐爐頂用氣條件。熱風爐廢氣主要成分見表1 所示。

由表1可知，熱風爐廢氣經過加壓、冷卻后，能夠滿足高爐爐頂用氣的技術條件要求。

1.2   設備條件

一般使用的壓縮機有兩種形式， 即離心式壓縮機和活塞式壓縮機， 兩種壓縮機均能滿足使用要求。離心式壓縮機和活塞式壓縮機都需要將入口前介質溫度降到35℃以下，在入口前安裝冷卻器和自潔式廢氣過濾器進行降溫，為克服冷卻器產生的阻力，需要安裝引風機。

考慮熱風爐廢氣含有一定的灰塵，對活塞式壓縮機有一定磨損，因此，采用離心式壓縮機。在緊湊型壓縮機設計中，SVK8-3S 是3級、帶有2個級間冷卻器和1個末級冷卻器的整體齒輪增速型離心壓縮機。壓縮機由電機來驅動，并通過大齒輪軸端的膜片聯軸器與電機相聯接。壓縮機本體、2個中間氣體冷卻器、潤滑油站及電動機組裝在同一底座上。底座框架、齒輪箱、冷卻器容器為焊接結構；SVK8-3S 設計點流量為8000 m³/h，壓比為6.9。壓縮機具有以下結構特點：

（1）使用德馬格技術制造的，帶有軸向推力盤的單斜齒齒輪；

（2）半開式設計的三元葉輪具有高的氣動特性；

（3）設計的進口導葉具有廣泛的工作范圍和經濟性控制；

（4）使用整體潤滑油裝置和板式油冷卻器；

（5）管殼式冷卻器可以有效地在壓縮機級間做級間冷卻；

（6）采用整體撬裝布置方式，壓縮機、2 個中間氣體冷卻器、潤滑油系統和電機組裝在同一底座上；

（7）采用鑄造的單體壓縮機蝸殼；

（8）采用自動就地/遠程控制的控制盤；

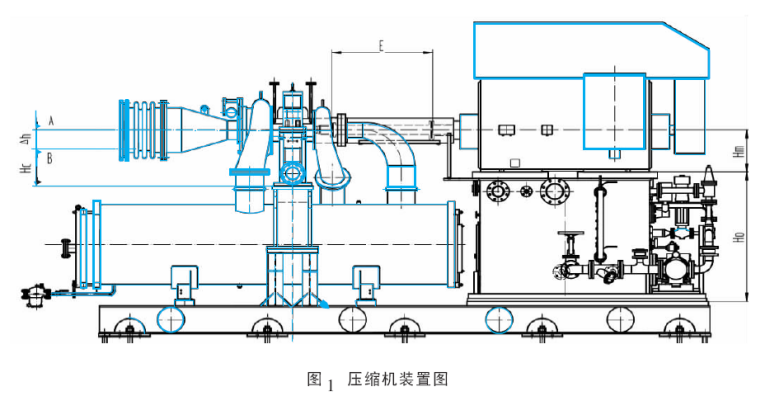

（9）采用可傾瓦軸承可提高轉子的穩定性。壓縮機裝置見圖1 所示。

2   工藝流程和操作流程

2.1   工藝流程

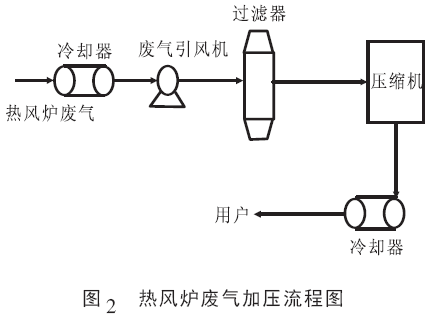

由于熱風爐廢氣經過換熱器后，溫度在130~150℃，因此，經過壓縮機前必須先經過冷卻。冷卻后經過引風機引入壓縮機進行加壓。熱風爐使用的廢氣含有一定的灰塵，在進入壓縮機前，設置一個布袋過濾器，控制廢氣中的含塵量。熱風爐廢氣加壓工藝流程如圖2 所示。

2.2   操作流程

2.2.1   開車前檢查

（1）引風機入口閥和出口閥、廢氣放散閥、防喘振閥門、壓縮機入口閥處于開位置，壓縮機出口閥處于關位置，爐頂廢氣閥處于關位置，通各臺除塵器廢氣手動閥處于關位置。

（2）熱風爐有1 座在燃燒，空燃比合理，含氧量滿足工藝規程要求后，檢查循環水箱液位，要求補滿水且無溢流。

（3）檢查空壓機油箱液位是否正常，如正常，則啟動輔助油泵。

（4）檢查壓縮機電機進油及主機回油是否正常，如正常，則將主油泵放氣閥門打開，啟動油加熱器，將油溫加熱到35~40℃。打開壓縮機入口導葉及防喘振閥門氣源，打開密封氣氣源，調節密封氣壓力0.01～0.03MPa范圍。打開壓縮機各氣體冷卻器冷卻水閥。按壓縮機機組運行方向盤車2圈以上，安裝聯軸器護罩，確認壓縮機主油泵放氣管有油溢出后，關閉主油泵放氣閥，入口導葉調整到微開位置（10°以下），關閉油箱加熱器。

2.2.2   啟車

（1）啟動循環水泵，水壓和流量均有數值，檢查循環各部管道無泄漏。

（2）啟動廢氣引風機。

（3）壓縮機條件啟動界面滿足啟車條件，按啟動按鈕，機組啟動。

（4）觀察空壓機機組各項參數是否正常，同時調節冷卻后油溫，保持油溫在35 ℃左右，保持觀察。

（5）壓縮機機組運行1 min后， 關閉輔助油泵，待機組運行穩定后，慢慢打開入口導葉。打開壓縮機廢氣出口閥，緩慢關閉防喘振閥門后打到自動位，調解時，必須保證機組工作點大于防喘振點，同時觀察機組運行參數變化，及時調節冷卻后油溫。壓縮機機組運行穩定， 且廢氣壓力大于0.5MPa,逐步給爐頂和各臺除塵器送廢氣，同時停氮?dú)狻?/span>

2.3   注意事項

熱風爐工應隨時調整空燃比， 保證廢氣中含氧量在2%以內。當壓縮機室和廢氣引風機室含氧量低于19.5%時，應及時開啟室內換氣扇。進入壓縮機室和廢氣引風機室點檢時， 必須佩帶便攜式氧氣報警儀，報警時及時通知主控室調整。

2.4   應急處理

壓縮機事故停機，崗位應關閉通往爐頂?shù)膹U氣電動閥門，開啟氮?dú)怆妱?dòng)閥門保產。匯報專業點檢查找原因，如果30min內恢復不了，專業點檢應把除塵系統轉為氮?dú)獗．a(chǎn)。廢氣含氧量超過2%，導致空壓機放空時，崗位應把爐頂廢氣立即倒為氮?dú)?，并調整熱風爐燒爐空燃比，及時把含氧量控制下來，恢復爐頂供氣。

3   運行效果及效益分析

3.1   運行效果

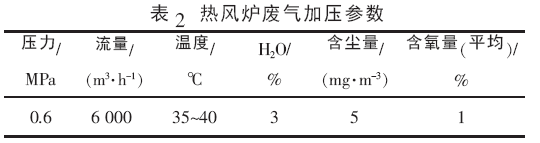

鞍鋼煉鐵總廠熱風爐廢氣加壓機從2015年11月開始穩定運行，熱風爐廢氣加壓參數指標見表2 所示。

從表2 可知，廢氣中含水量為3%，在氣體輸送的過程中，水會在管道中冷凝，因此要在管道沿途增加排水設施，冬季時要對管道進行保溫。通過對管道排水的處理后，所有參數都能滿足爐頂及除塵器反吹的需要。

3.2   效益分析

熱風爐廢氣目前主要用在高爐爐頂閥箱、探尺和布袋除塵器， 目前的介質參數能夠滿足用戶的需要，可以節約氮?dú)馐褂昧?000m³/h，廢氣主要運行成本為0.1元/m³，比氮?dú)饨档?.1元/m³，年可節約成本252萬元。

4   待解決問題

4.1   廢氣含水量

熱風爐廢氣加壓后， 與氮?dú)庀啾葟U氣含水量仍然為3%，在輸送過程中造成水凝結，冬季應該做好防凍工作。因此，在工藝上還應該考慮怎樣脫水問題，增加脫水設備。

4.2   廢氣點腐蝕

由于高爐煤氣中含有少量的硫，經過熱風爐燃燒后形成硫的氧化物。熱風爐廢氣經過加壓機加壓后，硫的氧化物會溶解在冷凝水中，冷凝水呈酸性（PH值在3.6），水中主要的陰離子為SO₄^2-。壓縮機在壓縮氣體以后， 氣體中的飽和水蒸氣會凝結成水，與燃料中的硫元素燃燒時生成的SO₂、SO₃附在管路內壁，形成點腐蝕。

因此，建議把壓縮機冷卻器和部分管路更換成耐腐蝕鋼種。

5   結語

鞍鋼公司氮?dú)夂脱鯕獠黄胶饨o企業帶來巨大浪費。為減少鞍鋼股份有限公司煉鐵總廠氮?dú)獾氖褂昧?，研究用熱風爐廢氣加壓替代氮?dú)猓猿浞掷脽犸L(fēng)爐廢氣。熱風爐廢氣經過冷卻、除塵、加壓、冷卻，供高爐爐頂閥箱罩封、探尺密封和布袋除塵器反吹使用，取得良好的效果，但在系統設計中也存在一定問題，第一沒考慮廢氣的脫水問題；第二在過濾器和管道的材質選擇上，沒考慮防腐蝕問題。今后還應采取相應的改進措施?？傊?，熱風爐廢氣加壓替代氮?dú)馐强尚械?，工藝系統運行比較穩定，能夠滿足工藝技術條件要求，有效緩解了氮?dú)饩o張問題， 探索出了一條節能減排技術新路線。
