齊立東，李景超，姚小康，宋云山
（北京首鋼股份有限公司，河北遷安064404）
【摘要】通過對首鋼股份公司三高爐2# 熱風(fēng)爐改造的實(shí)踐案例，介紹了大型高爐熱風(fēng)爐系統(tǒng)在運(yùn)行中出現(xiàn)的設(shè)備問題，分析并確定了問題原因，采取了有針對性的措施加以控制，確保了熱風(fēng)爐系統(tǒng)的穩(wěn)定運(yùn)行，總結(jié)了在熱風(fēng)爐問題處理時應(yīng)該注意的事項(xiàng)，為大型高爐熱風(fēng)爐系統(tǒng)設(shè)備運(yùn)行控制提供了參考依據(jù)。
【關(guān)鍵詞】大型高爐；熱風(fēng)爐系統(tǒng)；設(shè)備運(yùn)行；控制
1 引言
我國4000 m3 以上大型高爐熱風(fēng)爐系統(tǒng)的設(shè)備運(yùn)行控制還沒有成熟的方案，國內(nèi)多家大型鋼鐵企業(yè)熱風(fēng)爐均出現(xiàn)爐殼開裂、熱風(fēng)管道溫度高等設(shè)備問題，因熱風(fēng)爐是高溫高壓的密閉容器，而且爐殼承受交變應(yīng)力，煉鐵生產(chǎn)與設(shè)備管理成為一對矛盾，如何既保持一定的風(fēng)壓、風(fēng)溫，又做到設(shè)備正常運(yùn)行；選用什么型號的爐殼板、焊接加工工藝及熱處理的控制等是我們進(jìn)一步探索的目標(biāo)。以下就首鋼股份公司三高爐熱風(fēng)爐進(jìn)行探討。
2 基本情況
首鋼股份公司三高爐（4078 m3）投產(chǎn)于2010 年1 月，高爐設(shè)計(jì)壽命20 年，采用4 座引進(jìn)霍戈文內(nèi)燃式熱風(fēng)爐，爐殼鋼板材質(zhì)為Q235B，一列式布置，配兩個前置預(yù)熱爐。設(shè)計(jì)高爐富氧率3.5%、熱風(fēng)爐風(fēng)溫1280 ℃，設(shè)計(jì)使用壽命30 年。
3 運(yùn)行中出現(xiàn)的問題
3.1 熱風(fēng)爐拱頂爐殼開裂

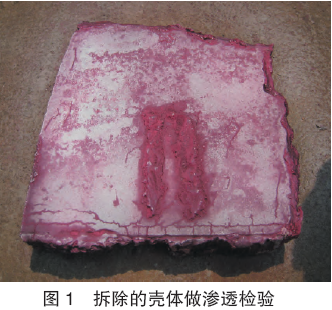

2010 年底，三高爐4 座熱風(fēng)爐拱頂均出現(xiàn)過焊縫開裂的問題；2014 年3 月份，4# 熱風(fēng)爐球頂焊縫又出現(xiàn)了焊縫開裂的問題；2014 年6 月27 日，4# 熱風(fēng)爐爐頂正北方向標(biāo)高41.5 m 處爐皮燒損，經(jīng)甩爐后鑒定爐皮燒損區(qū)域800 mm×900 mm，磚襯受損。通過對拆除的殼體做滲透檢驗(yàn)，發(fā)現(xiàn)靠近焊縫存在大量周向裂紋，母體上也存在部分周向裂紋，裂紋均出現(xiàn)在爐殼內(nèi)壁。
2014 年7 月對2# 熱風(fēng)爐進(jìn)行了超聲波探傷檢測， 發(fā)現(xiàn)熱風(fēng)爐球頂R16-R20 帶：B16 環(huán)縫，A17-A20 縱縫，B16-B20 環(huán)縫存在嚴(yán)重的超標(biāo)缺陷，這些缺陷基本貫穿整個焊縫，缺陷深度從內(nèi)表面向外表面擴(kuò)展為裂紋，這些缺陷是在運(yùn)行中產(chǎn)生和擴(kuò)展的，裂紋深度一般在5~15 mm 左右，特別是B16-B17 環(huán)縫，在焊縫熱影響區(qū)母材部位也產(chǎn)生裂紋，深度也在5~15 mm。除了焊縫之外球頂直段R17 帶母材劣化嚴(yán)重，裂紋較多。檢測處裂紋長度30~300 mm，裂紋深度3~5 mm 左右。
3.2 熱風(fēng)管系部分波紋補(bǔ)償器溫度高并出現(xiàn)焊縫開裂
三高爐熱風(fēng)總管共安裝11 臺波紋補(bǔ)償器，補(bǔ)償器本體碳鋼焊縫均出現(xiàn)裂紋漏風(fēng)的問題，目前均采用外部再包覆一層不銹鋼波紋的處理方法。
3.3 煤氣支管腐蝕嚴(yán)重

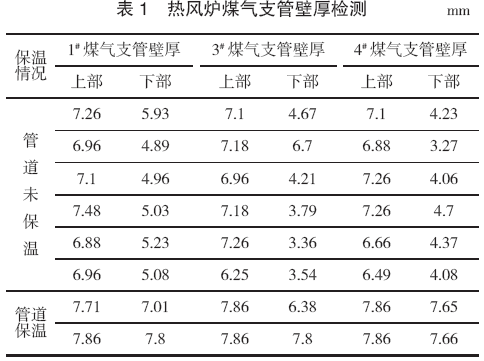

三高爐2# 熱風(fēng)爐煤氣支管出現(xiàn)過三次漏點(diǎn)，后又全面檢測了其他3 座熱風(fēng)爐煤氣支管壁厚（設(shè)計(jì)厚度：8 mm），檢查結(jié)果如表1。
4 原因分析
4.1 熱風(fēng)爐拱頂爐殼開裂原因
首鋼技術(shù)研究院通過對股份公司爐殼取樣進(jìn)行理化性能、力學(xué)性能分析后確認(rèn)熱風(fēng)爐爐殼失效結(jié)論如下：
（1）爐殼材料（Q235B）理化指標(biāo)正常，金相組織為鐵素體+ 珠光體組織，材料力學(xué)性能能滿足標(biāo)準(zhǔn)要求。
（2）爐殼發(fā)現(xiàn)的裂紋大致有兩類：一是靠近且平行于縱焊縫的大裂紋以及大裂紋相連接的再擴(kuò)展的分支裂紋，二是遠(yuǎn)離焊縫的小裂紋。
（3） 大裂紋的開裂與形貌特征：包括橫向裂紋（平行于環(huán)焊縫）和縱向裂紋（平行于縱焊縫），裂紋平行于焊縫兩側(cè)分布，位于距熔合線5~10 mm 處母材上，裂紋起源于爐殼內(nèi)壁向外壁擴(kuò)展至板厚的1/3（縱向裂紋）、2/3（橫向裂紋）左右，裂紋平行于熔合線擴(kuò)展，擴(kuò)展方向與拉應(yīng)力方向垂直，分支裂紋成樹枝狀沿晶開裂。
（4）小裂紋的開裂與形貌特征：母材上有點(diǎn)蝕坑（深度10 μm 左右），腐蝕坑內(nèi)S、Cl 等腐蝕性介質(zhì)元素含量高（重量百分比達(dá)1%左右），有源自腐蝕坑的微裂紋，裂紋沿晶擴(kuò)展，裂紋深度60 μm 左右；距熔合線越近，應(yīng)力水平越高，最深擴(kuò)展至10 mm。
分析認(rèn)為爐殼開裂的原因如下：
（1）焊接質(zhì)量差，咬邊、未熔合、焊渣等焊接缺陷明顯，容易造成應(yīng)力集中，誘發(fā)開裂；
（2）S、Cl 等腐蝕性介質(zhì)使?fàn)t殼發(fā)生點(diǎn)蝕與均勻腐蝕，形成較深的腐蝕坑，其底部尖端產(chǎn)生應(yīng)力集中點(diǎn)；
（3）熱風(fēng)爐內(nèi)壓力的周期性變化引起的交變應(yīng)力，促使應(yīng)力集中位置開裂或已開裂部位的裂紋擴(kuò)展；
（4）殘余應(yīng)力、工作過程中的交變應(yīng)力與腐蝕介質(zhì)是爐殼開裂的三個因素，開裂機(jī)理為應(yīng)力腐蝕疲勞開裂。
4.2 熱風(fēng)管系溫度高原因
熱風(fēng)管系部分波紋補(bǔ)償器存在溫度高、出現(xiàn)焊縫開裂的地方，一般是出現(xiàn)了耐材縫隙過大、耐火磚開裂或脫落等情況，導(dǎo)致竄氣引起，通過幾次檢修期間現(xiàn)場檢查確實(shí)存在以上問題。
4.3 煤氣支管腐蝕原因
煤氣支管受到腐蝕，說明干法除塵后的高爐煤氣中含有腐蝕性成分，通過現(xiàn)場取樣化驗(yàn)腐蝕性成分主要是硫化物和氯根，其中氯根的含量較大，雖然高爐煤氣經(jīng)過堿液噴灑（一般將pH 值由2~3 調(diào)整為7 左右），但這只能減輕腐蝕，卻并不能完全消除氯根的腐蝕。
5 采取措施
5.1 運(yùn)行維護(hù)方面
（1） 鑒于目前大高爐的熱風(fēng)爐及熱風(fēng)管系局部存在溫度高的實(shí)際情況，應(yīng)盡快完善檢測（溫度、形變）手段，制訂控制標(biāo)準(zhǔn)，嚴(yán)格執(zhí)行，使其處于控制范圍，防止再次發(fā)生惡性事故。
（2）在熱風(fēng)爐狀況沒有改變之前，不宜再按照設(shè)計(jì)風(fēng)溫使用，應(yīng)按實(shí)際情況（即確保熱風(fēng)爐及熱風(fēng)管系殼體溫度不超過規(guī)定）降低風(fēng)溫水平，并嚴(yán)格執(zhí)行有關(guān)規(guī)定。
（3） 熱風(fēng)爐及管系在檢修時需對耐材出現(xiàn)的問題進(jìn)行深入的檢測、取證、分析，并和設(shè)計(jì)進(jìn)行比較總結(jié)，特別是熱風(fēng)爐拱頂、熱風(fēng)管系的三岔口、波紋補(bǔ)償器、管系接口等易出現(xiàn)問題的地方，提出改進(jìn)措施，完善設(shè)計(jì)方案。
（4）在處理爐殼焊接施工中，應(yīng)嚴(yán)格按照焊接技術(shù)要求和規(guī)范要求進(jìn)行；要采取消除應(yīng)力措施；避免焊縫處重復(fù)焊接，超過2 次宜采用挖補(bǔ)、打漿、加固爐皮。
（5）總結(jié)首鋼熱風(fēng)爐系統(tǒng)發(fā)生的各種事故教訓(xùn)，特別是首鋼三座大高爐熱風(fēng)爐出現(xiàn)的問題及處理、操作，有針對性地制訂熱風(fēng)系統(tǒng)事故預(yù)案，防止再次發(fā)生事故或?qū)⑹鹿士刂圃谧钚》秶?。要制定巡檢、檢修等安全措施，確保人員安全。
5.2 設(shè)計(jì)、制造、安裝、使用等方面
（1）利用熱風(fēng)爐更換爐殼機(jī)會，對焊縫、爐殼母體進(jìn)行全面檢測，確認(rèn)是否有晶間應(yīng)力腐蝕；確認(rèn)何種應(yīng)力導(dǎo)致鋼板母體、焊縫及附近出現(xiàn)裂紋，以利有針對性地提出改進(jìn)措施，解決裂紋問題。
（2） 應(yīng)進(jìn)一步調(diào)研大型高爐熱風(fēng)爐爐殼選材問題（股份公司三高爐選用Q235B 鋼板、京唐高爐選用Q345C 鋼板、據(jù)了解寶鋼采用BB41-BF、鞍鋼采用ALK420、武鋼采用WSM41C），進(jìn)行材質(zhì)性能、使用情況、熱風(fēng)爐性能、操作參數(shù)等比較，考慮熱風(fēng)爐惡劣工作條件，對應(yīng)規(guī)范標(biāo)準(zhǔn)，選好爐殼材質(zhì)。
6 改造實(shí)踐
6.1 拱頂爐殼材質(zhì)的選擇
首鋼股份公司三高爐2# 熱風(fēng)爐改造更換拱頂爐殼時經(jīng)過多次研討最終選用了爐殼專用鋼
Q345LK，所用鋼板全部由首鋼自產(chǎn)。Q345LK 比常規(guī)Q345C 鋼的C、Si、P、S 含量低，并且添加了Al、Ni、Cr、Cu、Mo 等合金元素，通過爐外精煉，具有更優(yōu)異的強(qiáng)度、塑性、韌性、防裂性和抗脆性斷裂等綜合性能；并具有防腐蝕性介質(zhì)侵蝕和抗脆性斷裂的性能。Q345LK 滿足2012 年版黑色冶金標(biāo)準(zhǔn)《鋼鐵冶煉工藝爐爐殼用鋼板》（YB/T4281-2012)(由鞍鋼公司、冶金工業(yè)信息標(biāo)準(zhǔn)研究院、湘鋼、首鋼總公司編制）規(guī)定。
Q345LK 主要化學(xué)成分（質(zhì)量百分?jǐn)?shù)）：C≤0.18%；Si≤0.50%；Mn≤1.70%；P≤0.025%；
S≤0.015%；Ni≤0.50%；Cr≤0.30%；Cu≤0.30%；Nb≤0.070%；V≤0.15%；Ti≤0.020%；Mo≤0.60%；
N*≤0.012%；Als≥0.015 （* 鋼中加入Al、Nb、V、Ti等具有固氮作用的合金元素）。
Q345LK 的化學(xué)成分和類似的普通鋼種相比，對微量元素進(jìn)行了調(diào)整，作為爐殼使用性能更加優(yōu)異。
6.2 熱風(fēng)爐拱頂結(jié)構(gòu)優(yōu)化設(shè)計(jì)

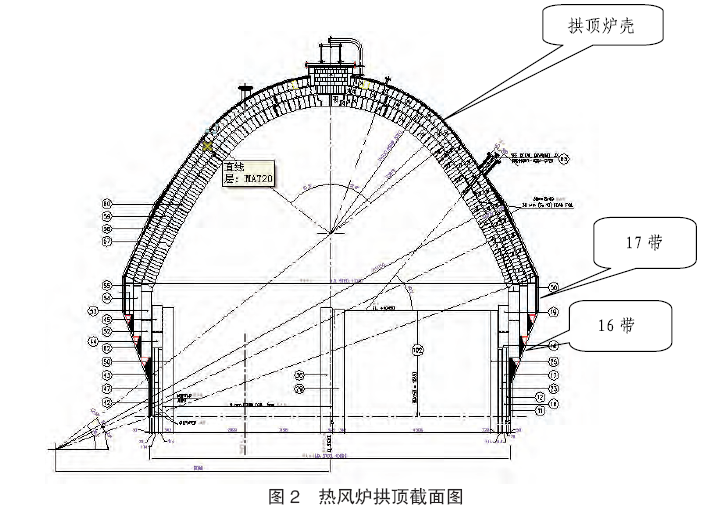

通過對原爐殼的應(yīng)力分析發(fā)現(xiàn)，16 帶至17 帶爐殼及17 帶至18 帶爐殼拐角處應(yīng)力較為集中，本次改造采用圓弧過渡進(jìn)行處理，圓弧半徑為1500mm；由于生產(chǎn)過程中出現(xiàn)過串風(fēng)現(xiàn)象（爐殼局部溫度高），新更換的鋼殼內(nèi)部涂耐晶間應(yīng)力腐蝕的涂料YJ-250，之后，再噴涂一層厚度為50 mm 的耐酸噴涂料MS-1；為保證原設(shè)計(jì)砌體結(jié)構(gòu)的完整性，17 帶爐殼內(nèi)徑由12140 mm 改為12200 mm。
6.3 熱風(fēng)爐爐殼焊接質(zhì)量、焊前預(yù)熱、焊后退火處理
6.3.1 焊接質(zhì)量
熱風(fēng)爐殼體的焊接應(yīng)符合《煉鐵工藝爐殼體結(jié)構(gòu)技術(shù)規(guī)范》（GB50567-2010）中第8 章的要求。
6.3.1.1 焊縫質(zhì)量等級
殼體結(jié)構(gòu)的對接、T 形對接與角接組合焊縫應(yīng)焊透，其焊縫質(zhì)量等級應(yīng)符合下列規(guī)定：
（1）熱風(fēng)爐殼體結(jié)構(gòu)的對接焊縫應(yīng)為一級。
（2）焊透的T 形對接與角接組合焊縫應(yīng)為二級。
6.3.1.2 焊縫質(zhì)量檢驗(yàn)應(yīng)符合下列規(guī)定
（1）焊縫無損檢測應(yīng)在外觀檢查合格后進(jìn)行。
（2）要求全焊透或部分焊透的焊縫，其內(nèi)部缺陷檢驗(yàn)應(yīng)采用超聲波（UT）或射線（RT）檢測，其質(zhì)量應(yīng)符合下列要求：
①超聲波（UT）檢測應(yīng)按現(xiàn)行行業(yè)標(biāo)準(zhǔn)《承壓設(shè)備無損檢測第3 部分超聲檢測》NB/T 47013.3-2015執(zhí)行。其中一級焊縫應(yīng)進(jìn)行100%的檢驗(yàn)，其質(zhì)量應(yīng)符合該標(biāo)準(zhǔn)中B 級檢驗(yàn)的Ⅱ級及Ⅱ級以上的要求；二級焊縫應(yīng)進(jìn)行抽檢，其抽檢比例應(yīng)不小于20%，其質(zhì)量應(yīng)符合該標(biāo)準(zhǔn)B 級檢驗(yàn)的Ⅲ級及Ⅲ級以上的要求。
②射線（RT）檢測應(yīng)按現(xiàn)行國家標(biāo)準(zhǔn)《金屬熔化焊焊接接頭射線照相》GB/T3323-2005 的有關(guān)規(guī)定執(zhí)行。
6.3.2 熱風(fēng)爐爐殼焊前預(yù)熱的要求
爐殼預(yù)熱時應(yīng)符合下列規(guī)定：
施焊前預(yù)熱及預(yù)熱溫度應(yīng)根據(jù)母材交貨狀態(tài)、化學(xué)成分、力學(xué)性能、焊接性能、厚度及焊件的拘束程度等因素確定。
焊接接頭的預(yù)熱溫度除參照相關(guān)標(biāo)準(zhǔn)外，一般通過焊接性能試驗(yàn)確定。實(shí)施的預(yù)熱溫度，還要考慮到環(huán)境溫度、結(jié)構(gòu)拘束度等因素的影響。
6.3.2.1 預(yù)熱溫度
常用鋼材推薦的最低預(yù)熱溫度見《壓力容器焊接規(guī)程》。
當(dāng)焊接兩種不同類別的鋼材組成的焊接接頭時，預(yù)熱溫度應(yīng)按要求高的鋼材選用。
6.3.2.2 預(yù)熱工藝的選擇
常用鋼材牌號推薦的預(yù)熱溫度參見現(xiàn)行行業(yè)標(biāo)準(zhǔn)《壓力容器焊接規(guī)程》（NB/T47015-2011）中的相關(guān)規(guī)定，非常見牌號鋼需通過試驗(yàn)確定。
6.3.3 熱風(fēng)爐爐殼焊后熱處理
焊后熱處理是指為改善焊接區(qū)域的性能，消除焊接殘余應(yīng)力等有害影響，將焊接區(qū)域或其中部分在金屬相變點(diǎn)以下加熱到足夠高的溫度，并保持一定的時間，而后均勻冷卻的熱過程。
焊接是殼體施工中的重要工序，特別是大型高爐熱風(fēng)爐殼體結(jié)構(gòu)，采用低合金結(jié)構(gòu)鋼厚板，焊縫質(zhì)量要求高，因此焊接工作的各個環(huán)節(jié)都必須嚴(yán)格按照《煉鐵工藝爐殼體結(jié)構(gòu)技術(shù)規(guī)范》（GB50567-2010）第8 章的相關(guān)規(guī)定進(jìn)行。焊接工藝評定是根據(jù)工藝評定報告制定焊接工藝規(guī)格，作為指導(dǎo)焊接施工的依據(jù)。焊接工藝評定報告連同試樣檢驗(yàn)結(jié)果應(yīng)存檔備查。
熱風(fēng)爐殼體中焊接量大，焊后殘余應(yīng)力很大，因此必須進(jìn)行消除應(yīng)力退火處理。
熱風(fēng)爐上部高溫區(qū)殼體，為防止因應(yīng)力集中和晶界腐蝕而產(chǎn)生裂紋，宜將新劃分板帶（15-19 帶）進(jìn)行整體退火。由于殼體尺寸較大，因此退火宜在安裝焊接完成后進(jìn)行。
6.3.3.1 焊后熱處理工藝
本工程熱處理采用內(nèi)電加熱工藝，在工件內(nèi)腔布置加熱熱源，工件外壁鋪設(shè)保溫絕熱材料，利用熱輻射和熱空氣對流的加熱工藝，達(dá)到均勻加熱之目的。
上述熱處理過程由ZWK 型智能溫控儀，實(shí)現(xiàn)多點(diǎn)群控，儀表顯示各點(diǎn)溫度，自動修正加熱功率系數(shù)，自動記錄溫度曲線，確?？販鼐取?/span>
結(jié)合設(shè)計(jì)院提出的工藝規(guī)范和根據(jù)制造廠焊接工藝評定結(jié)果，提供相應(yīng)的熱處理加熱工藝規(guī)范：

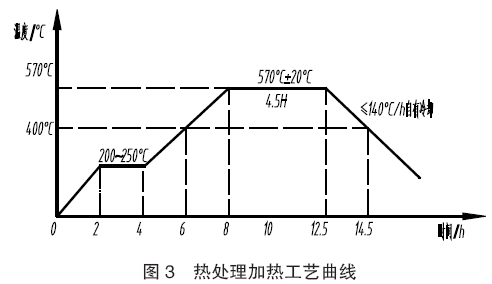

恒溫溫度：570±20 ℃；
恒溫時間4.5 h；200~250 ℃，保溫2 h 控制的消氫處理；
升溫速度≤108 ℃/h （200 ℃以前可不予控制）；
降溫速度期≤140 ℃/h （400 ℃以后可不予控制）；
恒溫時最大溫差±20 ℃（≤40 ℃）升溫、降溫時最大溫差≤120 ℃。
6.3.3.2 熱處理現(xiàn)場工藝設(shè)計(jì)
本次熱處理現(xiàn)場工藝設(shè)計(jì)由供電系統(tǒng)、加熱系統(tǒng)、測溫系統(tǒng)等部分組成。
（1）供電系統(tǒng)
由于熱處理的不可逆性，須確?，F(xiàn)場熱處理的供電和安全用電。根據(jù)以上計(jì)算，本次整體熱處理需要6 臺ZWK-360 型智能溫控儀，即供電系統(tǒng)輸出的最大功率為2100 kW 時可以滿足熱處理時的供熱需求。從變壓器至熱處理施工現(xiàn)場應(yīng)設(shè)置DZ-600/600 自動空氣開關(guān)6 只，由變壓器至6 臺溫控儀的一次導(dǎo)線（中間經(jīng)空氣開關(guān)）為3×150+L×70 mm2 銅蕊電纜6 根。
（2）加熱系統(tǒng)
①加熱器的布置
本工程熱處理采用加熱工藝，根據(jù)熱功計(jì)算，所需加熱功率2100 kW，采用NJ 型框架式加熱器210片，每片加熱功率為10 kW，外形尺寸1000×400×90 mm，設(shè)計(jì)總功率為2100 kW。呈梯形分布置于工件內(nèi)腔利用熱輻射和熱對流的加熱工藝，使工件達(dá)到均勻加熱退火之目的。具體見圖1 所示。
②加熱器的連接
整體熱處理加熱器的內(nèi)導(dǎo)線采用覫6.5 的圓鋼，套上氧化鋁瓷管引出爐外與外導(dǎo)線連接，再接到智能溫控儀的加熱輸出端。所用零線焊為一體，作為公共零線引出組成三組，各自形成獨(dú)立電網(wǎng)，所有加熱器均采用星形接法，同步通電加熱。
③保溫層的鋪設(shè)
保溫材料應(yīng)符合QJ/GN30-89 標(biāo)準(zhǔn)，加熱時外層溫度應(yīng)不高于60 ℃，選用保溫性能好、導(dǎo)熱系數(shù)低，容重輕的超細(xì)玻璃棉和硅酸鋁，為了減少熱損失，熱處理保溫層厚度不得小于100 mm。2 層50mm 的超細(xì)玻璃棉被（無堿）疊加一起，總保溫厚度100 mm。保溫層之間應(yīng)注意接縫錯開搭接嚴(yán)密，并用鐵絲軋緊，防止熱量散失，以防止局部溫差過大而形成熱應(yīng)力，保溫方法采用內(nèi)背帶式保溫釘固定，保溫釘焊接在背帶上，不與塔體焊接，用22# 鐵絲在保溫釘上交叉繞緊。
（3）測溫和控溫系統(tǒng)
①本次熱處理工程采用K 型簡裝熱電偶測溫，熱電偶的補(bǔ)償采用銅一康銅補(bǔ)償導(dǎo)線，通過ZWK 型電腦溫控儀控溫，每臺智能溫控儀輸出功率為360kW，溫度控制范圍0~1000 ℃，控制精度為±1 ℃，熱風(fēng)爐爐體各點(diǎn)溫度控制均由各點(diǎn)智能儀表監(jiān)視控制，智能表為日本富士進(jìn)口溫控儀，每一塊儀表相當(dāng)于一臺微機(jī)，將設(shè)定的工藝參數(shù)輸入儀表，通過溫度傳感器過來的溫度和設(shè)定溫度比較后通過PID 計(jì)算出相應(yīng)功率控制加熱器的加熱?？販剡^程均由儀表自動完成，并由連續(xù)式記錄儀自動記錄工藝曲線。
②熱電偶布置
熱電偶分三層布置，封頭頂上布置3 個、上層布置8 個，中層布置12 個、下層布置10 個，共33 個熱電偶。
感溫元件使用點(diǎn)焊在殼體外表面，能真實(shí)的反應(yīng)工件的實(shí)際加熱溫度。
6.3.3.3 整體熱處理的防變形措施
（1）在下端口處設(shè)置一個框架支撐，減小工件端口變形。
（2）必須嚴(yán)格執(zhí)行加熱工藝規(guī)范，保溫面在保溫時在分段處向下1.5 m，確保在熱處理時各部位溫差達(dá)到工藝技術(shù)要求，防止溫差應(yīng)力過大造成的變形。
6.3.3.4 熱處理工藝質(zhì)量的評定驗(yàn)收
本次熱處理工程提供焊后消應(yīng)力熱處理所有的熱處理工藝曲線，采用連續(xù)式記錄儀自動記錄（升溫200 ℃開始記錄，降溫400 ℃以下不記錄）并按相應(yīng)的技術(shù)要求評定驗(yàn)收。
7 結(jié)語
針對首鋼股份公司大型高爐熱風(fēng)爐系統(tǒng)運(yùn)行中暴露的設(shè)備問題，我們組織成立了精密點(diǎn)檢小組并配備熱成像儀、管道測厚儀等精密儀器對熱風(fēng)爐及熱風(fēng)管系進(jìn)行檢查，重點(diǎn)檢查高溫設(shè)備殼體溫度變化及密封性，實(shí)現(xiàn)了對熱風(fēng)系統(tǒng)連續(xù)狀態(tài)監(jiān)控、突發(fā)問題及時處置，確保了設(shè)備穩(wěn)定運(yùn)行，經(jīng)過實(shí)踐檢驗(yàn)這些控制措施是可行、有效的。通過對三高爐2# 熱風(fēng)爐改造，從爐殼的選型到施工過程中爐殼焊接、預(yù)熱、熱處理等方案具有合理性、可操作性，對大型高爐熱風(fēng)爐系統(tǒng)設(shè)備改造、運(yùn)行控制具有指導(dǎo)性意義。
