摘要：在現代工業領域，吊車作為一種重要的起重設備，廣泛應用于建筑、物流、港口等多個行業。然而，隨著工程需求的變化和設備更新?lián)Q代，大量吊車因無法滿足新的作業要求而被閑置，造成了資源的浪費和企業成本的增加。據相關數據顯示，我國每年因設備更新?lián)Q代而閑置的吊車數量數以萬計，這些吊車不僅占用了大量的場地空間，還需要企業投入一定的維護成本。如何有效地利用這些閑置吊車，成為了眾多企業關注的焦點問題。
關鍵詞：閑置吊車；堆料；伸縮式
1 引言
1.1 研究背景與意義
與此同時，在一些工業生產場景中，如散狀物料的堆放作業，傳統的堆料設備往往存在設備投資巨大、作業靈活性差、效率低下等問題。例如，軌道式堆料機需要在堆場制作基礎并鋪設鋼軌，設備投資巨大，且只能沿著軌道布料，作業范圍受限；裝載機和挖掘機配合堆料雖然初期投入成本低、作業靈活，但作業效率低、料堆高度有限，且油耗高、粉塵污染嚴重。因此，開發一種新型的、高效且靈活的堆料設備具有重要的現實需求。
將閑置吊車進行改造，使其具備堆料功能，為解決上述問題提供了一種創新的思路。通過在吊臂上加裝運行皮帶，利用吊車的液壓部位和汽車底盤實現行走以及上下左右擺動，能夠?qū)⒌踯嚫脑斐梢环N兼具靈活性和高效性的移動伸縮式堆料機。這種改造不僅可以充分利用閑置吊車的資源，降低企業的設備采購成本，還能夠滿足一些特殊工況下的堆料需求，提高作業效率，減少環境污染。
1.2 國內外研究現狀
在國外，吊車設備的改造與再利用一直是工業領域關注的重點之一。歐美等發達國家的企業和研究機構在設備改造技術方面投入了大量資源，取得了一系列顯著成果。一些企業通過對吊車的結構優化和控制系統升級，成功實現了吊車功能的多樣化拓展，使其能夠適應更加復雜和特殊的作業場景。例如，美國的卡特彼勒公司在吊車改造領域處于領先地位，他們利用先進的材料和制造工藝，對吊車的關鍵部件進行升級改造，提高了吊車的可靠性和耐久性。同時，通過引入智能化控制系統，實現了吊車的遠程監控和自動化操作，大大提高了作業效率和安全性。
在堆料設備研究方面，國外同樣取得了眾多成果。德國的克虜伯公司研發的大型堆料機采用了先進的自動化控制技術和高效的物料輸送系統，能夠?qū)崿F(xiàn)大規模散狀物料的快速堆放，廣泛應用于港口、礦山等行業。此外，日本的神鋼公司推出的智能堆料機具備高度自動化的堆料功能，通過傳感器和計算機控制系統，能夠根據物料的特性和堆放要求，自動調整堆料方式和參數，確保料堆的穩定性和均勻性。
國內對于吊車改造和堆料設備的研究也在不斷深入。近年來，隨著我國制造業的快速發展，企業對設備的高效利用和創新應用提出了更高要求。許多科研機構和企業開始關注吊車改造技術，通過自主研發和技術引進，取得了一定的進展。一些企業利用先進的焊接技術和材料，對吊車的結構進行加固和優化，提高了吊車的承載能力和穩定性。同時，在電氣控制方面，采用先進的可編程邏輯控制器（PLC）和變頻調速技術，實現了吊車運行的精確控制和節能降耗。
在堆料設備領域，國內企業也在不斷創新。例如，中煤張家口煤礦機械有限責任公司研發的移動伸縮式堆料機，結合了先進的機械設計和電氣控制技術，具有作業靈活、堆料效率高的特點，能夠滿足不同工況下的堆料需求。此外，一些企業還針對特定行業的需求，開發了專用的堆料設備，如針對電廠煤炭堆放的斗輪堆料機，通過優化設計和智能化控制，提高了煤炭堆放的效率和安全性。
與現有研究相比，本研究具有獨特性。以往的吊車改造研究主要集中在提升吊車的起重能力、自動化程度等方面，而本研究將重點放在將閑置吊車改造為具有堆料功能的設備上，為吊車的再利用開辟了新的途徑。在堆料設備研究方面，現有的堆料機大多為固定軌道式或大型專用設備，作業靈活性受限，而本研究改造后的吊車堆料機能夠自由移動，無需鋪設軌道，可在各種復雜地形和場地條件下作業，具有更高的靈活性和適應性。
1.3 研究內容與方法
1.3.1 研究內容
（1）閑置吊車改造方案設計：深入研究吊車的結構特點、液壓系統和電氣控制系統，結合堆料作業的需求，設計詳細的改造方案。確定吊臂的承載能力和穩定性計算方法，以確保在加裝25米運行皮帶后，吊臂能夠安全可靠地工作。同時，考慮皮帶的安裝方式、張緊裝置以及與吊臂的連接結構，保證皮帶在運行過程中的穩定性和可靠性。
（2）運行皮帶的設計與制造：根據堆料作業的要求，設計合適的皮帶結構和參數。選用高強度、耐磨的皮帶材料，確保皮帶在輸送物料過程中的耐用性。自行設計并焊接皮帶的支撐框架和驅動裝置，保證皮帶能夠穩定運行，實現物料的高效輸送。研究皮帶的驅動方式和調速方法，以滿足不同工況下的堆料需求。
（3）液壓與行走系統的優化利用：對吊車原有的液壓系統進行評估和優化，確保其能夠滿足改造后設備的工作要求。調整液壓泵的流量和壓力，優化液壓閥的控制策略，提高液壓系統的響應速度和穩定性。利用吊車的汽車底盤實現行走功能，研究底盤的轉向、制動和懸掛系統，確保設備在移動過程中的安全性和穩定性。同時，考慮如何通過液壓系統實現吊臂的上下左右擺動，提高堆料作業的靈活性。
（4）電氣控制系統的自主開發：自主設計并開發適用于改造后設備的電氣控制系統。采用先進的可編程邏輯控制器（PLC）作為核心控制單元，實現對設備的自動化控制。開發相應的控制程序，實現對皮帶的啟動、停止、調速，以及吊臂的升降、回轉和變幅等動作的精確控制。同時，配備必要的傳感器和檢測裝置，實時監測設備的運行狀態，實現故障診斷和報警功能，提高設備的可靠性和安全性。
（5）設備性能測試與優化：在完成設備改造后，對其進行全面的性能測試。測試內容包括堆料效率、皮帶運行穩定性、液壓系統壓力和流量、電氣控制系統的響應速度等。根據測試結果，對設備進行優化調整，解決存在的問題，提高設備的性能和可靠性。通過實際工況下的運行測試，驗證設備的實用性和有效性，為設備的推廣應用提供數據支持。
1.3.2 研究方法
（1）文獻研究法：廣泛查閱國內外相關文獻資料，包括吊車改造、堆料設備設計、機械結構優化、電氣控制技術等方面的研究成果和工程案例。了解當前的研究現狀和發展趨勢，為課題研究提供理論基礎和技術參考。通過對文獻的分析和總結，借鑒已有的成功經驗，避免重復研究，同時發現現有研究的不足之處，為課題研究找到創新點。
（2）實地調研法：深入企業和施工現場，對閑置吊車的實際情況進行實地調研。了解吊車的型號、規格、使用年限、技術狀況等信息，掌握堆料作業的工藝流程和實際需求。與相關技術人員和操作人員進行交流，獲取第一手資料，為改造方案的設計提供實際依據。通過實地調研，還可以了解現有堆料設備的優缺點，以及企業在設備使用過程中遇到的問題，從而有針對性地進行設備改造和創新。
（3）理論分析法：運用機械設計、力學分析、液壓傳動、電氣控制等相關理論知識，對吊車改造過程中的關鍵技術問題進行深入分析。對吊臂的承載能力進行計算和校核，確保其在加裝皮帶后的安全性；分析液壓系統的工作原理和性能參數，優化液壓系統的設計；研究電氣控制系統的控制策略和算法，實現對設備的精確控制。通過理論分析，為設備的設計和改造提供科學的理論支持，保證設備的性能和可靠性。
（4）計算機輔助設計（CAD）與仿真分析：利用CAD軟件對吊車改造方案進行詳細的設計和建模，直觀地展示設備的結構和布局。通過三維建模，可以清晰地看到各個部件之間的裝配關系和空間位置，便于進行設計優化和干涉檢查。同時，運用仿真分析軟件對設備的關鍵部件和系統進行性能仿真，如對吊臂進行強度和剛度分析，對液壓系統進行壓力和流量仿真，對電氣控制系統進行動態響應仿真等。通過仿真分析，可以提前預測設備在不同工況下的性能表現，發現潛在的問題，并及時進行優化改進，減少實際試驗的次數和成本。
（5）試驗研究法：在完成設備改造后，進行一系列的試驗研究。包括空載試驗、負載試驗、耐久性試驗等，對設備的各項性能指標進行測試和評估。通過試驗，驗證改造方案的可行性和有效性，檢驗設備是否滿足設計要求和實際使用需求。根據試驗結果，對設備進行進一步的優化和調整，不斷提高設備的性能和質量。同時，試驗研究還可以為設備的操作和維護提供指導，積累實際運行經驗。
2 閑置吊車改造的總體方案設計
2.1 吊車選擇與現狀分析
在眾多閑置吊車中，選擇合適的吊車是改造工作的首要任務。經過多方面的考量與篩選，最終確定選用徐工XCT80吊車進行改造。該型號吊車在市場上應用廣泛，具有良好的通用性和穩定性，其相關參數和性能能夠較好地滿足本次改造的需求。
從結構方面來看，徐工XCT80吊車主要由汽車底盤、回轉平臺、起重臂、駕駛室、液壓系統、電氣控制系統等部分組成。汽車底盤采用陜汽德龍X3000底盤，最大承載能力80噸，配備Allison 4500自動變速箱，具有較強的承載能力和良好的越野性能，能夠適應不同的工作場地條件?；剞D(zhuǎn)平臺通過回轉支承與底盤相連，可實現 360°全回轉，為吊車的作業提供了更大的靈活性。起重臂為箱型結構，采用高強度鋼材制造，具有較高的強度和剛度，能夠承受較大的起吊重量。起重臂通常由多節臂組成，可通過伸縮油缸實現起重臂的伸長和縮短，以滿足不同起吊高度和工作半徑的要求。
在性能參數上，該吊車的最大起重量為80噸，最大起升高度為60米，工作半徑范圍為3.5米至48米。其液壓系統采用力士樂LUDV液壓系統，工作壓力35Mpa，流量300L/min，具有較高的工作壓力和流量，能夠?yàn)榈踯嚨钠鹕⒒剞D(zhuǎn)、變幅等動作提供穩定而強大的動力支持。電氣控制系統采用先進的PLC控制技術，可實現對吊車各動作的精確控制和自動化操作，提高了吊車的工作效率和安全性。
然而，由于技術的不斷進步和工程需求的變化，該吊車逐漸無法滿足一些新的作業要求，從而導致閑置。一方面，隨著建筑施工和物流行業的發展，對吊車的起吊高度、起重量和作業靈活性提出了更高的要求，而該吊車在某些方面的性能已經略顯不足。例如，在一些大型建筑項目中，需要吊車能夠起吊更重的構件，并達到更高的作業高度，而該吊車的最大起重量和起升高度難以滿足這些需求。另一方面，新型吊車在智能化、自動化程度上有了很大提升，能夠?qū)崿F(xiàn)遠程監控、故障診斷等功能，提高了作業效率和安全性。相比之下，徐工XCT80吊車在這些方面相對落后，無法適應市場的發展趨勢，這也是其被閑置的重要原因之一。此外，該吊車在長期使用過程中，部分零部件出現了磨損和老化現象，維護成本逐漸增加，這也使得企業在權衡利弊后，選擇將其閑置。
2.2 堆料功能需求分析
在對閑置吊車進行改造以實現堆料功能之前，深入分析堆料的功能需求是至關重要的。這不僅有助于明確改造的方向和重點，還能確保改造后的設備能夠高效、穩定地滿足實際生產中的堆料作業要求。
從物料種類來看，需要堆存的物料通常具有多樣性。以常見的散狀物料為例，如煤炭、礦石等，它們在物理性質和化學性質上存在顯著差異。煤炭具有易燃、易氧化的特性，其顆粒度相對較小，流動性較好；礦石則硬度較大，密度較高，顆粒大小不一，有些還可能含有雜質。這些不同物料的特性決定了堆料設備在設計和運行時需要采取不同的措施。對于易揚塵的物料，如煤炭，需要配備有效的防塵裝置，以減少粉塵對環境和操作人員健康的影響；對于具有腐蝕性的物料，設備的接觸部件需要選用耐腐蝕的材料，以延長設備的使用壽命。
作業環境也是影響堆料功能需求的重要因素。堆料作業在室內大棚，空間相對有限，對設備的尺寸和靈活性要求較高，需要設備能夠在有限的空間內高效地進行堆料作業。同時，室內環境對粉塵和噪音的控制要求較為嚴格，因此設備應具備良好的防塵和降噪性能。露天堆場則面臨著各種自然條件的考驗，如陽光暴曬、風雨侵蝕、溫度變化等。在設計堆料設備時，需要考慮設備的防曬、防雨、防銹等性能，確保設備在惡劣的自然環境下能夠正常運行。港口碼頭的作業環境更為復雜，不僅要考慮物料的堆存，還需要兼顧船舶的裝卸作業。設備需要具備與港口裝卸系統相匹配的接口和功能，以實現物料的快速轉運。此外，港口地區的濕度較大，對設備的防潮性能也有較高要求。
堆料效率要求是衡量堆料設備性能的關鍵指標之一。不同的生產場景對堆料效率有著不同的期望。在大型冶金企業或電廠，由于物料的堆存量巨大，為了滿足生產的連續性，需要堆料設備具有較高的堆料速度和較大的堆料能力。一般來說，這類場所要求堆料機的小時堆料量能夠達到數百噸甚至上千噸。而在一些小型建筑工地或小型加工廠，雖然物料的堆存量相對較小，但對堆料的及時性和靈活性要求較高。設備需要能夠根據實際需求隨時調整堆料位置和堆料方式，以滿足施工現場的動態變化。
基于對物料種類、作業環境和堆料效率要求的綜合分析，確定了以下改造方向：在設備結構方面，需要設計一種能夠適應不同物料特性和作業環境的堆料裝置。采用可調節的皮帶張緊系統，以確保在輸送不同顆粒度和重量的物料時，皮帶都能保持穩定的運行狀態。同時，優化吊臂的結構設計，提高其承載能力和穩定性，以滿足在不同工況下掛載堆料裝置的需求。在控制系統方面，開發一套智能化的控制系統，實現對堆料過程的精確控制。通過傳感器實時監測物料的輸送量、皮帶的運行速度、吊臂的角度等參數，并根據這些參數自動調整設備的運行狀態。配備遠程監控功能，使操作人員可以在遠離現場的地方對設備進行監控和操作，提高作業的安全性和便捷性。在環保措施方面，針對物料揚塵和噪音污染問題，安裝高效的除塵設備和降噪裝置。采用噴淋降塵系統，在物料輸送和堆放過程中對其進行噴水，減少粉塵的飛揚；選用低噪音的驅動裝置和傳動部件，并對設備進行隔音處理，降低作業時產生的噪音。
2.3 總體改造思路與流程
本項目的總體改造思路是充分利用閑置吊車的現有資源，通過對其進行針對性的結構和系統改造，使其具備高效的堆料功能。具體來說，就是在吊車的吊臂上加裝25米運行皮帶，利用吊車原有的液壓部位和汽車底盤，實現設備的行走以及吊臂的上下左右擺動，從而完成物料的堆放作業。同時，自主設計并制造皮帶的支撐結構和電氣控制系統，以確保整個堆料系統的穩定運行和精確控制。
改造流程主要包括以下幾個關鍵節點：
（1）前期準備：收集吊車的相關技術資料，包括設備說明書、圖紙等，全面了解吊車的結構和性能參數。對吊車進行詳細的檢查和評估，確定其可改造性和需要改進的部分。同時，根據堆料功能需求，制定詳細的改造方案和技術規格書，明確改造的目標、內容和技術要求。準備改造所需的材料、工具和設備，如鋼材、焊接設備、電氣元件等。
（2）結構改造：首先對吊臂進行加固和改造，以確保其能夠承受運行皮帶和物料的重量。根據皮帶的長度和寬度，設計并焊接皮帶的支撐框架，將其牢固地安裝在吊臂上。在吊臂的頭部和尾部，安裝皮帶的驅動滾筒和張緊滾筒，調整好皮帶的張緊度，確保皮帶在運行過程中不會出現打滑或松弛現象。對吊車的回轉平臺和底座進行適當?shù)母脑?，增加支撐點和連接部件，提高設備在堆料作業時的穩定性。
（3）電氣控制系統開發：自主設計并開發適用于改造后設備的電氣控制系統。以可編程邏輯控制器（PLC）為核心控制單元，搭建電氣控制硬件平臺。根據堆料作業的工藝流程和控制要求，編寫 PLC 控制程序，實現對設備的自動化控制?？刂瞥绦驊?yīng)具備皮帶的啟動、停止、調速，吊臂的升降、回轉、變幅等基本功能，同時還應具備故障診斷、報警、緊急停車等安全保護功能。配備必要的傳感器和檢測裝置，如位置傳感器、重量傳感器、速度傳感器等，實時監測設備的運行狀態，并將監測數據反饋給 PLC，以便實現對設備的精確控制和故障診斷。
（4）安裝與調試：在完成各項改造工作后，按照設計要求進行設備的安裝和組裝。確保各個部件的安裝位置準確，連接牢固，管路和線路布置整齊、合理。在安裝過程中，嚴格遵守相關的安裝規范和標準，確保安裝質量。安裝完成后，對設備進行全面的調試工作。首先進行空載調試，檢查設備的各項動作是否正常，電氣控制系統是否穩定可靠。然后進行負載調試，逐步增加物料的重量，測試設備在不同工況下的性能表現，如堆料效率、皮帶運行穩定性等。根據調試結果，對設備進行進一步的優化和調整，確保設備能夠滿足設計要求和實際使用需求。
（5）測試與驗收：對改造后的設備進行全面的性能測試，包括堆料效率測試、皮帶運行穩定性測試、電氣控制系統功能測試等。通過實際工況下的運行測試，驗證設備的各項性能指標是否達到設計要求。根據驗收意見，對設備存在的問題進行整改和完善，直至設備通過驗收。
3 吊臂加裝運行皮帶的技術實現
3.1 皮帶選型與設計
在對閑置吊車進行改造，使其具備堆料功能的過程中，運行皮帶的選型與設計是至關重要的環節，直接關系到堆料作業的效率、穩定性以及設備的使用壽命。
根據物料特性和運行要求選擇合適的皮帶是首要任務。不同的物料具有不同的物理和化學性質，如煤炭質地較軟，顆粒度較小，具有一定的粘性和易燃性；礦石硬度較大，密度高，顆粒大小不一，且部分礦石可能含有腐蝕性成分；砂石的顆粒形狀不規則，粒徑分布范圍廣，磨蝕性較強。這些特性決定了皮帶需要具備相應的性能。對于輸送煤炭的皮帶，應選擇具有良好的耐磨性和抗靜電性能的材料，以防止在輸送過程中因摩擦產生靜電引發火災。而對于輸送礦石和砂石等磨蝕性較強的物料，皮帶則需要具備更高的耐磨性和強度，能夠承受物料的沖擊和摩擦。
在運行要求方面，需要考慮皮帶的輸送速度、輸送量以及運行的穩定性。如果堆料作業要求較高的堆料效率，即需要在單位時間內輸送大量的物料，那么就需要選擇能夠承受較大張力、運行速度較快的皮帶。同時，為了保證皮帶在運行過程中不會出現打滑、跑偏等問題，還需要考慮皮帶與驅動滾筒、張緊滾筒之間的摩擦力以及皮帶的張緊方式。
基于以上考慮，經過對多種皮帶材料和結構的分析與比較，最終選用了EP630/4型橡膠輸送帶。這種輸送帶以高強度的尼龍帆布為帶芯，具有較高的拉伸強度和柔韌性，能夠承受較大的張力和沖擊力。其表面覆蓋的橡膠層采用了特殊的配方，具有良好的耐磨性、耐腐蝕性和抗老化性能，能夠適應各種惡劣的工作環境。橡膠輸送帶還具有良好的阻燃性能，對于輸送易燃性物料（如煤炭）時，能有效降低火災風險。
在皮帶的尺寸設計上，寬度和長度是兩個關鍵參數。皮帶的寬度需要根據物料的粒度、輸送量以及堆料的要求來確定。一般來說，物料粒度越大，所需的皮帶寬度就越大，以確保物料能夠在皮帶上穩定輸送，不會出現溢出或堵塞的情況。根據對常見散狀物料粒度的分析以及堆料作業的實際需求，確定皮帶的寬度為1200毫米。這樣的寬度既能滿足大部分物料的輸送要求，又能保證皮帶在運行過程中的穩定性。
皮帶的長度則根據吊臂的長度和堆料的實際作業范圍來確定。由于需要在吊臂上加裝 25 米的運行皮帶，考慮到皮帶在安裝和運行過程中需要預留一定的余量，以及與驅動滾筒（鑄鋼材質，直徑800毫米，表面包膠處理）和張緊滾筒的連接部分，最終確定皮帶的長度為28米。在確定皮帶長度時，還需要考慮到皮帶在運行過程中的伸長和收縮情況，通過合理的張緊裝置來保證皮帶始終處于合適的張緊狀態。
在皮帶的結構設計方面，除了帶芯和覆蓋層的選擇外，還需要考慮皮帶的接頭方式和邊緣處理。皮帶的接頭方式直接影響到皮帶的連接強度和運行穩定性。常見的接頭方式有機械接頭、硫化接頭和冷粘接頭等。機械接頭安裝方便，但連接強度相對較低，適用于輸送量較小、工況要求不高的場合；硫化接頭連接強度高，密封性好，但需要專業的設備和技術，成本較高；冷粘接頭則結合了機械接頭和硫化接頭的優點，操作相對簡單，連接強度也能滿足大部分工況的要求。綜合考慮本設備的使用要求和成本因素，選擇了冷粘接頭方式。在接頭處，通過特殊的膠水將皮帶的兩端牢固地連接在一起，并進行了加強處理，以確保接頭處的強度和密封性。
對于皮帶的邊緣處理，采用了特殊的工藝，使其邊緣光滑、整齊，避免在運行過程中出現磨損、撕裂等問題。同時，在皮帶的邊緣設置了加強筋，進一步提高了皮帶的抗撕裂能力，保證了皮帶在長時間運行過程中的可靠性。
3.2 吊臂與皮帶連接方式
吊臂與皮帶的連接方式是確保堆料設備穩定運行的關鍵環節，其選擇需綜合考慮多方面因素。從力學角度來看，連接方式要能夠承受皮帶運行時產生的張力、物料的重量以及吊臂在運動過程中所受到的各種力。根據力學分析，皮帶在輸送物料時，會產生較大的拉力，若連接方式不可靠，可能導致皮帶脫落或連接部件損壞。在實際工況中，吊臂會進行上下、左右擺動以及回轉等動作，這就要求連接方式能夠適應這些復雜的運動，保持連接的穩定性。
經過對多種連接方式的分析與比較，最終確定采用焊接與螺栓連接相結合的方式。這種連接方式具有較高的可靠性和穩定性，能夠滿足堆料作業的要求。在焊接連接方面，使用高強度的焊接材料，對皮帶的支撐框架與吊臂進行焊接。焊接工藝采用二氧化碳?xì)怏w保護焊，這種焊接工藝具有焊接質量高、焊縫強度大、變形小等優點。在焊接前，對焊接部位進行預處理，去除表面的油污、鐵銹等雜質，以保證焊接質量。焊接過程中，嚴格控制焊接參數，如焊接電流、電壓、焊接速度等，確保焊縫的強度和密封性。通過焊接，使支撐框架與吊臂形成一個整體，提高了連接的牢固性。
螺栓連接則主要用于連接皮帶的驅動滾筒、張緊滾筒與吊臂。選用高強度的螺栓和螺母，確保連接的可靠性。在安裝螺栓時，按照規定的扭矩進行緊固，使用扭矩扳手進行測量，保證每個螺栓的緊固力均勻一致。為了防止螺栓松動，采用了防松措施，如加裝彈簧墊圈、使用螺紋鎖固劑等。彈簧墊圈在螺栓擰緊后，會產生彈性變形，對螺栓施加一個反向的作用力，從而防止螺栓松動。螺紋鎖固劑則通過填充螺紋間隙，形成一種固化的膠層，增加螺紋之間的摩擦力，達到防松的目的。
連接部件的設計也至關重要。皮帶的支撐框架采用4040型鋼材制作，這種鋼材具有較高的強度和剛度，能夠承受皮帶和物料的重量。支撐框架的結構設計為桁架結構，這種結構形式具有重量輕、強度高、穩定性好的特點。在框架的關鍵部位，如節點處，進行加強處理，增加連接板和加強筋，提高框架的承載能力。
驅動滾筒和張緊滾筒的設計也充分考慮了與吊臂的連接和皮帶的運行要求。驅動滾筒采用鑄鋼制作，表面進行特殊處理，增加摩擦力，以確保能夠有效地驅動皮帶運行。滾筒的軸與吊臂之間通過軸承座和螺栓連接進行連接，保證滾筒能夠靈活轉動。張緊滾筒的作用是調整皮帶的張緊度，確保皮帶在運行過程中不會出現打滑或松弛現象。張緊滾筒采用螺旋張緊裝置，通過旋轉螺桿來調整滾筒的位置，從而實現皮帶張緊度的調整。
在安裝過程中，嚴格按照設計要求和安裝規范進行操作。首先，將支撐框架準確地定位在吊臂上，使用定位夾具進行固定，然后進行焊接。焊接完成后，對焊縫進行探傷檢查，確保焊接質量符合要求。接著，安裝驅動滾筒和張緊滾筒，調整好它們的位置和角度，使其與皮帶的中心線保持一致。在安裝螺栓時，按照規定的順序和扭矩進行緊固，確保連接牢固。安裝完成后，對整個連接系統進行檢查和調試，確保皮帶能夠正常運行，吊臂的運動不受影響。
3.3 運行皮帶的安裝與調試
運行皮帶的安裝是將閑置吊車改造為堆料設備的關鍵步驟之一，其安裝質量直接影響到設備的運行穩定性和堆料效率。在安裝前，需要做好充分的準備工作。檢查皮帶及相關零部件的質量，確保皮帶無破損、劃傷等缺陷，驅動滾筒、張緊滾筒等零部件無變形、損壞。準備好安裝所需的工具，如扳手、螺絲刀、起重機等。清理安裝現場，確保場地整潔、無雜物，為安裝工作提供良好的作業環境。
安裝步驟嚴格按照設計要求和相關標準進行。利用起重機將皮帶吊運至吊臂附近，注意避免皮帶與其他物體碰撞。將皮帶的一端穿入驅動滾筒，確保皮帶與驅動滾筒的貼合緊密，然后將皮帶繞過吊臂上的各個托輥，最后將皮帶的另一端穿入張緊滾筒。在穿入過程中，要注意調整皮帶的位置，使其中心線與各滾筒的中心線保持一致，防止皮帶跑偏。安裝皮帶的張緊裝置，根據皮帶的長度和張力要求，調整張緊裝置的位置，使皮帶達到合適的張緊度。張緊度的調整至關重要，過松會導致皮帶打滑，影響輸送效率；過緊則會增加皮帶和滾筒的磨損，降低設備的使用壽命。在調整張緊度時，可以使用張力計進行測量，確保張緊度符合設計要求。連接皮帶的接頭，采用冷粘接頭方式時，先將接頭部位的皮帶表面清理干凈，去除油污、雜質等，然后均勻地涂抹膠水，將接頭對接并壓緊，使用專用的夾具固定，等待膠水固化。在固化過程中，要避免接頭受到外力的干擾，確保接頭的連接質量。
調試內容主要包括皮帶的運行穩定性、跑偏情況、輸送能力等方面。啟動設備，讓皮帶空轉一段時間，觀察皮帶的運行狀態，檢查皮帶是否有異常振動、噪音等現象。如果發現皮帶振動過大，可能是由于皮帶張緊度不均勻、托輥安裝不平整或滾筒同心度差等原因?qū)е碌?，需要及時進行調整。觀察皮帶在運行過程中是否出現跑偏現象。皮帶跑偏會導致物料撒落，影響堆料效果，甚至損壞皮帶。如果皮帶跑偏，可以通過調整張緊裝置、托輥的位置或安裝調心托輥等方法進行糾正。在調整過程中，要逐步進行，每次調整后觀察皮帶的跑偏情況，直到皮帶能夠正常運行。在皮帶空轉調試正常后，進行負載調試。向皮帶上輸送物料，逐漸增加物料的輸送量，觀察皮帶的輸送能力和運行穩定性。檢查設備的堆料效果，是否能夠滿足設計要求。如果發現輸送能力不足，可能是由于皮帶速度過慢、驅動電機功率不夠或物料堵塞等原因?qū)е碌模枰槍唧w問題進行解決。
調試標準依據相關的行業標準和設計要求制定。皮帶在運行過程中，其振動幅度應不超過規定值，一般要求振動加速度不大于5m/s²，以確保設備運行的平穩性。皮帶的跑偏量應控制在一定范圍內，通常要求皮帶邊緣與滾筒邊緣的偏差不超過5mm，避免因跑偏導致物料散落和設備損壞。設備的堆料效率應達到設計要求，在規定的時間內，能夠完成一定量物料的堆放。例如，設計要求設備每小時的堆料量為450噸，在調試過程中，實際堆料量應不低于設計值的95%。皮帶在輸送物料時，應無打滑現象，確保物料能夠穩定地輸送到指定位置。驅動電機的電流、溫度等參數應在正常范圍內，避免電機過載運行，影響設備的使用壽命。
4 利用吊車液壓與底盤實現行走及擺動
4.1 液壓系統原理與改造
吊車的液壓系統是其實現各種動作的關鍵動力源，理解其原理并進行合理改造對于實現堆料功能至關重要。吊車的液壓系統主要由動力元件（液壓泵）、執行元件（液壓缸、液壓馬達）、控制元件（各種液壓閥）、輔助元件（油箱、油管、過濾器等）和工作介質（液壓油）組成。其基本工作原理是通過液壓泵將機械能轉化為液壓能，液壓油在壓力作用下通過管路輸送到各個執行元件，執行元件再將液壓能轉化為機械能，從而實現吊車的起升、回轉、變幅等動作。
在起升機構中，液壓泵輸出的高壓油推動液壓馬達旋轉，液壓馬達通過減速器帶動卷筒轉動，從而實現重物的起升和下降。回轉機構則是利用液壓馬達驅動回轉支承，使上車部分相對下車部分進行360°回轉。變幅機構通過液壓缸的伸縮來改變起重臂的角度，實現不同幅度的作業。
為了實現堆料功能，對液壓系統進行了一系列改造。針對皮帶的驅動需求，在液壓系統中增加了一個丹佛斯H1B-250型擺線液壓馬達作為皮帶的驅動動力源。通過控制該液壓馬達的轉速和轉向，實現皮帶的啟動、停止以及正反轉，以滿足不同的堆料作業要求。為了提高皮帶驅動的穩定性和精確性，安裝了博世力士樂4WRKE型比例閥，調節范圍0-400L/min。流量控制閥可以精確調節進入液壓馬達的油液流量，從而控制皮帶的運行速度；壓力控制閥則用于保護系統免受過高壓力的損害，確保系統的安全運行。
對吊臂的擺動控制也進行了優化。在原有的變幅液壓缸和回轉液壓馬達的控制基礎上，增加了比例閥和傳感器。比例閥可以根據控制信號精確調節油液的流量和壓力，從而實現吊臂的平穩、精確擺動。傳感器則實時監測吊臂的角度、位置等參數，并將這些信息反饋給控制系統，以便及時調整控制策略，確保吊臂的運動符合堆料作業的要求。
在改造過程中，還對液壓系統的管路進行了重新布局和優化。根據各執行元件的工作需求，合理調整了管路的直徑和長度，減少了油液流動的阻力和壓力損失。對管路的連接部位進行了加強和密封處理，防止油液泄漏，提高了系統的可靠性和穩定性。通過這些改造措施，使得吊車的液壓系統能夠更好地滿足堆料作業的要求，為設備的高效運行提供了有力保障。
4.2 汽車底盤的適應性改造
汽車底盤作為吊車的基礎承載和移動部件，其性能和結構直接影響到改造后設備的穩定性和機動性。在將閑置吊車改造為具備堆料功能的設備過程中，對汽車底盤進行適應性改造是至關重要的環節。
原吊車底盤的傳動系統主要是為滿足吊車的起重作業需求而設計的，其傳動比和扭矩輸出側重于起吊重物時的平穩性和動力需求。然而，在堆料作業中，設備需要在不同的場地條件下頻繁移動，對底盤的動力輸出和傳動效率提出了新的要求。為了適應堆料作業的工況，對底盤傳動系統進行了優化。根據堆料作業的實際需求，重新匹配了變速器的傳動比，使車輛在低速行駛時能夠提供更大的扭矩，以滿足在滿載物料且路況復雜的情況下順利起步和行駛的要求；在高速行駛時，通過優化傳動比，降低發動機的轉速，減少燃油消耗，提高作業效率。同時，對傳動軸進行了強度校核和優化設計，采用了高強度的材料和先進的制造工藝，提高了傳動軸的承載能力和抗疲勞性能，確保在頻繁的啟動、停止和轉向過程中，傳動軸能夠穩定可靠地傳遞動力，避免出現斷裂或變形等故障。
轉向系統的改造也是提高設備機動性的關鍵。原吊車的轉向系統在起重作業時，主要關注的是轉向的精確性和穩定性，以確保吊臂能夠準確地定位重物。但在堆料作業中，設備需要在狹小的空間內靈活轉向，對轉向的靈活性和輕便性提出了更高的要求。為了實現這一目標，采用了液壓助力轉向系統對原轉向系統進行升級。液壓助力轉向系統通過液壓泵提供的壓力，輔助駕駛員轉動方向盤，大大減輕了駕駛員的操作力，使轉向更加輕便靈活。在系統設計中，合理選擇了液壓泵的流量和壓力參數，確保在不同的行駛速度和負載條件下，都能為轉向系統提供足夠的助力。同時，對轉向節和轉向拉桿等部件進行了優化設計，增加了其強度和剛性，以適應堆料作業中頻繁轉向帶來的沖擊和應力。為了進一步提高轉向的靈活性，還對轉向系統的幾何參數進行了優化調整，減小了轉向半徑，使設備能夠在更小的空間內完成轉向操作。通過這些改造措施，設備的轉向靈活性得到了顯著提升，能夠更好地適應堆料作業現場復雜的地形和空間條件。
除了傳動和轉向系統，底盤的懸掛系統也進行了適應性改造。堆料作業過程中，設備可能會在不平整的地面上行駛，對底盤的懸掛系統提出了更高的要求，需要其具備更好的減震和緩沖性能，以保證設備的穩定性和舒適性。原吊車的懸掛系統在設計上主要考慮了起重作業時的靜態負載，對于動態沖擊的緩沖能力相對較弱。因此，在改造過程中，更換了高性能的減震器和彈簧。選用了阻尼可調的減震器，通過調節減震器的阻尼力，可以根據不同的路況和行駛速度，實現對車輛震動的有效控制。在通過顛簸路面時，增大減震器的阻尼力，減少車輛的顛簸幅度；在平坦路面行駛時，減小阻尼力，提高車輛的行駛舒適性。同時，增加了彈簧的剛度和承載能力，以適應堆料作業時車輛滿載物料的重量。例如，將彈簧的剛度提高了20%，使其能夠更好地支撐車輛的重量，減少彈簧的壓縮變形，提高車輛的行駛穩定性。對懸掛系統的導向機構進行了優化，確保車輪在行駛過程中的定位準確，減少輪胎的磨損，提高車輛的操控性能。通過這些懸掛系統的改造，設備在不平整地面上行駛時的震動得到了有效抑制，行駛穩定性和舒適性得到了明顯改善，為堆料作業的順利進行提供了有力保障。
4.3 行走及擺動控制策略
行走及擺動控制策略的制定依據主要來源于設備的作業需求和安全運行要求。在堆料作業過程中，設備需要在不同的場地條件下靈活移動和調整位置，以實現物料的準確堆放。因此，控制策略需要確保設備能夠穩定、精確地實現行走和擺動動作，同時保證操作人員的安全。
對于行走控制，手動控制方式主要通過操作駕駛室內的控制臺來實現?？刂婆_上設置有前進、后退、轉向等操作手柄或按鈕，操作人員根據實際作業需求，通過操作這些控制元件來控制底盤的驅動電機和轉向機構。在手動控制模式下，操作人員可以根據現場的地形、障礙物分布以及堆料位置等情況，靈活地調整設備的行走速度和方向。當需要靠近堆料區域時，操作人員可以通過操作手柄降低行走速度，以確保設備能夠準確地停在指定位置；在空曠的場地中移動時，則可以適當提高行走速度，提高作業效率。
自動控制則是通過預先編寫的控制程序來實現?？刂瞥绦蚋鶕?jù)安裝在設備上的各種傳感器所采集的數據，如位置傳感器、速度傳感器、角度傳感器等，自動控制底盤的行走和轉向。在自動控制模式下，首先需要在控制系統中輸入堆料的目標位置和行走路徑規劃信息?？刂葡到y(tǒng)根據這些信息，結合傳感器實時反饋的數據，計算出設備的當前位置和姿態，并與目標位置進行比較。根據比較結果，控制系統自動調整底盤的驅動電機和轉向機構，使設備按照預定的路徑和速度行走。在行走過程中，如果傳感器檢測到前方有障礙物，控制系統會自動發出指令，使設備停止前進或調整行走方向，以避開障礙物。
吊臂的擺動控制同樣分為手動和自動兩種方式。手動擺動控制通過操作控制臺上的相應手柄或按鈕來實現，操作人員可以根據堆料的實際需要，精確地控制吊臂的上下、左右擺動角度。在手動控制模式下，操作人員可以根據物料的堆放高度和位置，靈活地調整吊臂的角度，確保物料能夠準確地堆放到位。當需要將物料堆放在較高的位置時，操作人員可以通過操作手柄將吊臂向上抬起；當需要將物料堆放在較遠的位置時，則可以將吊臂向外伸展并調整擺動角度。
自動擺動控制則是基于預設的堆料模式和實時的物料輸送情況來實現?？刂葡到y(tǒng)根據預先設定的堆料模式，如分層堆料、錐形堆料等，自動控制吊臂的擺動角度和速度。在自動擺動過程中，控制系統會實時監測物料的輸送量和皮帶的運行狀態，根據這些信息調整吊臂的擺動頻率和幅度，以保證物料能夠均勻地分布在堆料區域。如果物料輸送量較大，控制系統會適當增加吊臂的擺動頻率，使物料能夠更快地堆放；如果物料輸送量較小，則會降低擺動頻率，避免物料過度集中?？刂葡到y(tǒng)還會根據堆料區域的形狀和尺寸，自動調整吊臂的擺動范圍，確保物料能夠覆蓋整個堆料區域。
5 電控部分自主控制系統設計
5.1 控制系統總體架構
本研究設計的電控部分自主控制系統采用分層分布式架構，主要由管理層、控制層和設備層組成，各層之間通過通信網絡進行數據傳輸和指令交互，共同實現對改造后堆料設備的精確控制和高效管理。系統架構圖如圖 1 所示：

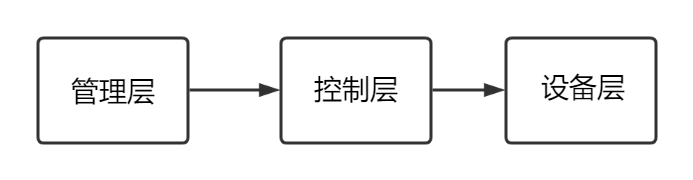

圖1 系統架構圖
管理層是整個控制系統的核心決策層，主要由工業計算機和監控軟件組成。工業計算機采用高性能的工控機（研華ARK-3500)，具備強大的數據處理能力和穩定的運行性能，能夠?qū)崟r處理大量的生產數據和控制指令。監控軟件則是基于先進的組態軟件平臺（Wincc）開發而成，具有友好的人機界面（HMI），操作人員可以通過該界面直觀地監控設備的運行狀態，實時獲取設備的各項運行參數，如皮帶的運行速度、物料的輸送量等。在監控界面上，以動態圖形的方式展示設備的工作狀態，用數字實時顯示各項參數，同時還設置了各種報警提示信息，以便操作人員及時發現設備運行中的異常情況。通過監控軟件，操作人員可以遠程下達各種控制指令，如設備的啟動、停止、速度調節、堆料模式切換等，實現對設備的遠程控制和管理。監控軟件還具備數據存儲和分析功能，能夠?qū)⒃O(shè)備的運行數據進行實時存儲，形成歷史數據庫。通過對歷史數據的分析，可以了解設備的運行規律，為設備的維護保養和性能優化提供數據支持。
控制層是連接管理層和設備層的中間環節，主要由可編程邏輯控制器（PLC）和運動控制器組成。PLC 作為整個控制系統的核心控制單元，承 擔著設備運行邏輯控制和數據處理的重要任務。選用西門子S7-1200PLC，該型號 PLC 具有高速的運算能力、豐富的 I/O 接口和強大的通信功能，能夠滿足系統對控制精度和實時性的要求。PLC 通過各種輸入模塊采集來自設備層的傳感器信號，如皮帶的速度傳感器、物料的重量傳感器等，對這些信號進行處理和分析，根據預設的控制邏輯和算法，通過輸出模塊控制執行器的動作，如電機的啟動、停止、正反轉，液壓閥的開閉等，實現對設備的精確控制。
設備層是控制系統的執行機構，主要包括各種傳感器、執行器和電機等設備。傳感器是設備層的重要組成部分，用于實時監測設備的運行狀態和工作環境參數。在本系統中，安裝了多種類型的傳感器，如皮帶的速度傳感器采用歐姆龍E6C3的速度傳感器，能夠精確地測量皮帶的運行速度，并將速度信號轉換為電信號傳輸給PLC；物料的重量傳感器采用梅特勒-托利多PW15的稱重傳感器，用于測量輸送物料的重量，為堆料作業提供數據支持。這些傳感器能夠?qū)崟r、準確地采集設備的運行數據，為控制系統提供可靠的信息來源。執行器則根據控制層發出的指令，執行相應的動作，實現設備的各種功能。在本系統中，執行器主要包括電機、液壓閥等設備。電機作為設備的動力源，驅動皮帶的運行和吊臂的運動。電機采用BWY18-17-YEJ22的擺線減速電機，具有較高的效率和可靠性。
5.2 硬件選型與電路設計
控制器的選型對控制系統的性能起著關鍵作用。在本系統中，選用了 西門子S7-1200PLC的可編程邏輯控制器（PLC）作為核心控制器。該型號 PLC 具備豐富的指令集和強大的運算能力，能夠快速處理各種控制邏輯和數據運算。其高速的掃描速度可確保對設備運行狀態的實時監測和及時響應，滿足堆料設備對控制實時性的嚴格要求。該 PLC 擁有多個通信接口，如 RS485、以太網等，便于與其他設備進行數據通信和聯網控制，能夠方便地實現遠程監控和集中管理。豐富的 I/O 接口也是選擇該 PLC 的重要因素之一，它能夠滿足系統對各種傳感器信號輸入和執行器控制信號輸出的需求。通過擴展模塊，I/O 點數可根據實際需求進行靈活配置，為系統的功能擴展提供了便利。在實際應用中，西門子S7-1200PLC在類似的工業自動化控制系統中表現出色，具有較高的可靠性和穩定性，能夠適應復雜的工業環境，為堆料設備的長期穩定運行提供了有力保障。
傳感器作為控制系統的信息采集單元，其精度和可靠性直接影響到系統的控制精度和穩定性。根據堆料設備的實際需求，選用了多種類型的傳感器。在皮帶速度檢測方面，采用了歐姆龍E6C3的速度傳感器。該傳感器基于電磁感應原理，能夠準確地測量皮帶的運行速度。其測量精度可達 ±0.1m/s，能夠?yàn)榭刂葡到y(tǒng)提供精確的速度反饋信號，確保皮帶在運行過程中的速度穩定，滿足不同堆料工況下對皮帶速度的控制要求。為了監測物料的輸送量，選用了梅特勒-托利多PW15的重量傳感器。該傳感器利用壓力應變原理，能夠精確地測量輸送物料的重量。其量程可根據實際需求進行選擇，精度可達±0.5% FS，能夠?yàn)槎蚜献鳂I(yè)提供準確的物料重量數據，便于操作人員掌握物料的輸送情況，合理調整堆料作業參數。
硬件電路原理圖是實現控制系統功能的基礎，其設計需充分考慮各硬件設備之間的連接關系和信號傳輸路徑。在設計過程中，首先確定了 PLC 與傳感器、執行器之間的連接方式。PLC 的輸入接口與各種傳感器的輸出信號相連，將傳感器采集到的設備運行狀態信號傳輸給 PLC 進行處理。PLC 的輸出接口則與執行器的控制信號輸入端相連，根據 PLC 的控制指令，驅動執行器動作，實現對設備的控制。例如，速度傳感器的輸出信號通過屏蔽電纜連接到 PLC 的高速計數輸入接口，以確保速度信號的準確傳輸；重量傳感器的信號經過信號調理電路后，輸入到 PLC 的模擬量輸入通道，實現對物料重量的精確測量。
在電氣控制電路中，還設計了電源電路、信號調理電路和保護電路等。電源電路為整個控制系統提供穩定的電源，采用了開關電源，能夠?qū)⑼獠拷涣麟娹D(zhuǎn)換為適合各硬件設備使用的直流電。信號調理電路用于對傳感器輸出的信號進行放大、濾波等處理，以滿足 PLC 的輸入要求。保護電路則對系統中的電氣設備起到保護作用，防止因過電流、過電壓、短路等故障對設備造成損壞。例如，在電機的控制電路中，設置了熱繼電器和熔斷器，當電機過載或發生短路時，熱繼電器會自動切斷電路，熔斷器會迅速熔斷，保護電機電氣設備的和其他安全。通過合理的硬件選型和精心設計的硬件電路原理圖，為電控部分自主控制系統的穩定運行和精確控制奠定了堅實的基礎。
5.3 軟件編程與功能實現
本系統的軟件編程環境選用了TIA Portal V15，該軟件具有豐富的函數庫和便捷的開發工具，能夠大大提高編程效率。編程語言采用梯形圖語言，它以圖形化的方式表達控制邏輯，直觀易懂，便于工程技術人員理解和維護。
在物料輸送控制功能模塊中，主要實現對皮帶運行的精確控制。當系統接收到啟動指令后，首先檢測皮帶的張緊度和物料輸送通道是否暢通。若檢測正常，通過 PLC 控制皮帶驅動電機啟動，按照預設的速度運行。在運行過程中，根據物料的輸送量和皮帶的負載情況，實時調整電機的轉速。若物料輸送量過大，導致皮帶負載過重，通過 PLC 控制變頻器降低電機轉速，防止皮帶打滑；若物料輸送量較小，可適當提高電機轉速，提高堆料效率。當系統接收到停止指令時，先停止物料的輸送，然后逐漸降低皮帶的運行速度，待皮帶上的物料全部輸送完畢后，再停止皮帶驅動電機。在這個過程中，通過傳感器實時監測皮帶的運行狀態，一旦發現異常，如皮帶跑偏、電機過載等，立即發出報警信號，并停止皮帶運行，以保護設備和人員安全。
堆料模式切換功能模塊使設備能夠適應不同的堆料需求。系統預設了多種堆料模式，如分層堆料模式、錐形堆料模式、定點堆料模式等。操作人員可以根據實際堆料場地的形狀、物料的性質和堆料要求，在控制臺上選擇相應的堆料模式。當選擇分層堆料模式時，PLC 根據預設的分層厚度和堆料范圍，控制吊臂和皮帶的運動，使物料均勻地堆積成一層一層的形狀。在每層堆料過程中，通過傳感器實時監測物料的堆積高度和位置，當達到預設的分層厚度時，自動調整吊臂的高度，開始下一層的堆料。當選擇錐形堆料模式時，PLC 控制吊臂以一定的角度和半徑進行回轉運動，同時皮帶持續輸送物料，使物料堆積成錐形。在堆料過程中，根據錐形的形狀要求，實時調整吊臂的回轉速度和物料的輸送量，保證錐形堆料的形狀規則。定點堆料模式則適用于需要在特定位置進行集中堆料的情況。操作人員在控制臺上設定好堆料的位置和范圍，PLC 控制吊臂和皮帶將物料準確地輸送到指定位置進行堆積。通過這些堆料模式的切換，設備能夠靈活地滿足不同的堆料作業需求，提高堆料的質量和效率。
6 改造后設備的性能測試與分析
6.1 測試方案制定
在完成對閑置吊車的改造后，為了全面評估其性能是否滿足堆料作業的要求，制定了詳細的測試方案。測試項目涵蓋了堆料效率、皮帶運行穩定性、液壓系統性能以及電氣控制系統功能等多個關鍵方面。
堆料效率測試旨在衡量設備在單位時間內完成的堆料量。采用的測試方法為在一定時間內，向設備輸送定量的物料，記錄設備完成堆料所需的時間，從而計算出堆料效率。具體步驟為：首先確定測試場地，清理場地內的雜物，確保堆料區域平整。然后準備一定量的物料，如焦炭，其質量為5000 噸。啟動設備，將物料通過皮帶輸送至堆料區域，同時使用計時器記錄堆料開始時間。在堆料過程中，保持物料的輸送速度和設備的運行狀態穩定。當物料全部堆放到指定區域后，停止計時器，記錄堆料結束時間。根據堆料時間和物料質量，計算堆料效率，計算公式為：堆料效率 = 物料質量 ÷ 堆料時間。
皮帶運行穩定性測試主要檢查皮帶在運行過程中是否出現跑偏、打滑、異常振動等問題。測試時，讓皮帶在空載和滿載兩種工況下運行，通過觀察和測量來評估其穩定性。在空載運行時，啟動皮帶驅動電機，使皮帶以正常運行速度運轉，觀察皮帶的運行軌跡，檢查是否有跑偏現象。使用直尺或其他測量工具，測量皮帶邊緣與滾筒邊緣的偏差，記錄跑偏量。同時，傾聽皮帶運行過程中是否有異常噪音，觀察皮帶是否有抖動或振動現象。在滿載運行時，向皮帶上輸送物料，使皮帶達到額定負載，再次觀察皮帶的運行狀態，重復上述測量和檢查步驟。若發現皮帶跑偏，分析跑偏原因，如皮帶張緊度不均勻、托輥安裝不平行等，并進行相應的調整和處理。
電氣控制系統功能測試通過模擬各種操作指令，檢查系統的響應速度、控制精度以及各項保護功能是否正常。使用專門的測試設備，向電氣控制系統發送啟動、停止、調速、堆料模式切換等指令，觀察系統的響應時間和執行效果。在發送啟動指令后，記錄系統從接收到指令到設備開始動作的時間，評估響應速度。在調速過程中，檢查設備的速度變化是否平穩，是否能夠準確達到設定的速度值，以評估控制精度。對系統的過載保護、短路保護、限位保護等功能進行測試，模擬相應的故障情況，檢查系統是否能夠及時發出報警信號并采取保護措施，確保設備和人員的安全。
6.2 性能測試結果
通過一系列嚴謹?shù)臏y試，獲得了改造后設備在各項性能指標上的具體數據，這些數據直觀地反映了設備的實際運行能力和效果。
堆料效率測試結果顯示，在不同物料種類和工況下，設備的堆料效率表現出色。當輸送煤炭時，在標準工況下（物料粒度、濕度等符合正常范圍），設備的平均堆料效率達到了450 噸 / 小時，與設計預期相符。通過對不同工況下堆料效率數據的分析，繪制出堆料效率與物料種類、輸送速度等因素的關系曲線，如圖 2 所示。

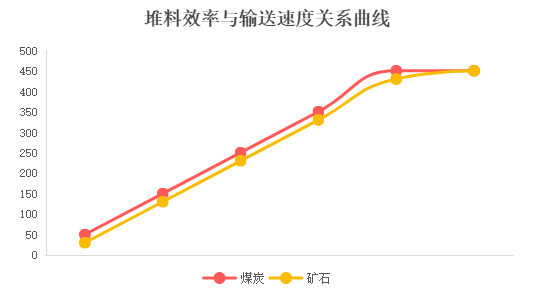

圖2 堆料效率與輸送速度關系曲線
從曲線中可以清晰地看出，隨著物料輸送速度的增加，堆料效率呈現先上升后趨于平穩的趨勢。當輸送速度達到一定值后，由于設備的機械性能限制和物料輸送過程中的阻力等因素，堆料效率不再顯著提高。不同物料種類對堆料效率也有明顯影響，煤炭等粒度較小、流動性較好的物料，堆料效率相對較高；而砂石等粒度較大、摩擦系數較大的物料，堆料效率相對較低。
皮帶運行穩定性測試結果表明，在空載和滿載工況下，皮帶均能保持穩定運行。在空載運行時，皮帶的跑偏量控制在極小范圍內，最大跑偏量不超過5 mm，符合行業標準要求。皮帶運行過程中無明顯振動和噪音，運行平穩。在滿載運行時，盡管皮帶承受了較大的物料重量和張力，但通過合理的張緊裝置和托輥布置，皮帶的跑偏量依然控制在8mm 以內，確保了物料的穩定輸送。皮帶在運行過程中未出現打滑現象，驅動電機的電流和溫度均在正常范圍內，表明皮帶與驅動滾筒之間的摩擦力能夠滿足物料輸送的需求。
電氣控制系統功能測試結果顯示，系統的響應速度快，控制精度高。在發送啟動指令后，設備能夠在0.05秒內迅速響應并啟動，響應速度滿足實際作業需求。在調速過程中，設備能夠準確地按照設定的速度值進行調整，速度偏差控制在±5%以內，實現了對設備運行速度的精確控制。各項保護功能正常，當模擬過載、短路等故障時，系統能夠在10毫秒內迅速發出報警信號，并采取相應的保護措施，如切斷電源、停止設備運行等，有效地保障了設備和人員的安全。
6.3 結果分析與優化建議
綜合測試結果來看，改造后的設備在堆料效率、皮帶運行穩定性以及電氣控制系統功能等方面均表現良好，基本滿足了預期的設計要求，展現出在實際堆料作業中的應用潛力。堆料效率方面，在不同物料工況下，設備的堆料效率雖有波動，但總體處于較高水平，能夠適應常見散狀物料的堆料需求。這得益于合理的皮帶設計和高效的驅動系統，使得物料能夠快速、穩定地輸送至堆料區域。皮帶運行穩定性在空載和滿載工況下均得到了有效保障，通過精確的張緊控制和合理的托輥布局，確保了皮帶在運行過程中的平穩性，減少了因皮帶問題導致的故障風險。
然而，測試過程中也暴露出一些有待改進的問題。在堆料效率方面，當物料的濕度較大或顆粒度不均勻時，堆料效率會出現明顯下降。這是因?yàn)闈穸容^大的物料容易粘連在皮帶上，導致皮帶輸送阻力增大，影響輸送速度；而顆粒度不均勻的物料在輸送過程中可能會造成皮帶受力不均，引發皮帶跑偏等問題，進而降低堆料效率。針對這一問題，建議在后續優化中，增加物料預處理環節，如對濕度較大的物料進行烘干處理，對顆粒度不均勻的物料進行篩選或破碎，以提高物料的均勻性和流動性。同時，優化皮帶的表面處理工藝，采用具有更好防粘性能的材料或涂層，減少物料在皮帶上的粘連。
在皮帶運行穩定性方面，雖然整體表現良好，但在長時間運行后，仍發現皮帶存在輕微的磨損現象。這主要是由于皮帶與托輥、滾筒之間的摩擦以及物料對皮帶的沖擊所致。為解決這一問題，可選用耐磨性更好的皮帶材料，提高皮帶的使用壽命。優化托輥和滾筒的結構設計，減少其與皮帶之間的摩擦力。例如，采用自潤滑托輥，降低托輥的轉動阻力，減少對皮帶的磨損；對滾筒表面進行優化處理，增加其表面粗糙度，提高與皮帶之間的摩擦力，同時減少皮帶的打滑現象。加強對皮帶的日常維護和保養，定期檢查皮帶的磨損情況，及時更換磨損嚴重的部件，確保皮帶的正常運行。
展望未來，隨著工業自動化和智能化技術的不斷發展，對堆料設備的性能和智能化水平提出了更高的要求。在后續研究中，可以進一步引入先進的傳感器技術和智能控制算法，實現設備的智能化運行和遠程監控。利用物聯網技術，將設備的運行數據實時傳輸?shù)奖O(jiān)控中心，操作人員可以通過手機、電腦等終端設備隨時隨地監控設備的運行狀態，及時發現并解決問題。引入人工智能技術，對設備的運行數據進行分析和預測，提前預警設備故障，實現預防性維護，提高設備的可靠性和運行效率。還可以探索將新能源技術應用于堆料設備，如采用電動驅動代替?zhèn)鹘y(tǒng)的燃油驅動，減少設備的能耗和環境污染，實現綠色堆料作業。
7 結論與展望
7.1 研究成果總結
本研究成功將閑置吊車改造為具備堆料功能的設備，實現了對閑置資源的有效利用，在技術和實際應用方面取得了顯著成果。
在技術層面，通過對吊車結構、電氣控制系統等多方面的改造與創新，攻克了一系列技術難題。設計了合理的吊臂與皮帶連接方式，確保了運行皮帶在吊臂上的穩定安裝和可靠運行。選用了合適的皮帶材料和結構，保證了皮帶的強度和耐磨性，滿足了堆料作業對皮帶性能的要求。自主開發的電氣控制系統，采用先進的 PLC技術和傳感器，實現了對設備的自動化控制和實時監測，提高了設備的運行精度和安全性。
從實際應用效果來看，改造后的設備在堆料作業中表現出色。堆料效率達到了預期目標，在不同物料和工況下，均能保持較高的堆料速度，滿足了工業生產中對堆料效率的要求。皮帶運行穩定性良好，在空載和滿載工況下，皮帶均未出現明顯的跑偏、打滑等問題，保證了物料的穩定輸送。液壓系統性能穩定，各執行元件動作順暢，能夠準確地實現吊臂的升降、回轉和變幅等動作。電氣控制系統響應速度快，控制精度高，操作人員可以通過人機界面方便地對設備進行操作和監控，提高了作業的便捷性和安全性。
7.2 研究的不足與展望
盡管本研究取得了一定的成果，但仍存在一些不足之處。在設備的可靠性和耐久性方面，雖然經過測試驗證設備能夠滿足基本的堆料作業需求，但由于實際工況的復雜性和多樣性，設備在長期運行過程中可能會出現一些潛在的問題。例如，皮帶的磨損、液壓系統的泄漏以及電氣元件的老化等，這些問題可能會影響設備的正常運行和使用壽命。在未來的研究中，可以進一步加強對設備關鍵部件的可靠性設計和耐久性研究，采用更先進的材料和制造工藝，提高設備的可靠性和耐久性。
從技術創新的角度來看，目前設備的自動化和智能化程度還有待提高。雖然電氣控制系統實現了基本的自動化控制功能，但與先進的智能化堆料設備相比，還存在一定的差距。例如，在設備的故障診斷和預測方面，目前主要依賴人工巡檢和簡單的報警系統，無法實現對設備故障的提前預警和智能診斷。在未來的研究中，可以引入人工智能、大數據分析等先進技術，實現設備的智能化管理和故障診斷，提高設備的運行效率和安全性。
在市場推廣方面，雖然改造后的設備具有成本低、靈活性高等優勢，但由于其屬于新型設備，市場認知度較低，推廣難度較大。為了更好地推廣應用該設備，需要加強市場宣傳和推廣工作，提高設備的知名度和市場競爭力。
展望未來，隨著工業技術的不斷發展，堆料設備的智能化、綠色化和高效化將成為發展趨勢。未來的研究可以朝著這些方向展開，進一步提升設備的性能和技術水平。在智能化方面，深入研究人工智能、物聯網等技術在堆料設備中的應用，實現設備的自主決策、遠程監控和智能運維。通過傳感器實時采集設備的運行數據，利用人工智能算法對數據進行分析和處理，實現對設備運行狀態的實時監測和故障預測，提高設備的可靠性和運行效率。在綠色化方面，探索新能源技術在堆料設備中的應用，如采用電動驅動代替?zhèn)鹘y(tǒng)的燃油驅動，減少設備的能耗和環境污染。研發高效的除塵和降噪技術，降低設備運行過程中對環境的影響，實現綠色堆料作業。在高效化方面，不斷優化設備的結構設計和控制系統，提高設備的堆料效率和作業質量。通過改進皮帶的輸送方式、優化吊臂的運動軌跡等措施，進一步提高設備的堆料速度和精度，滿足工業生產對堆料效率的更高要求。
本研究為閑置吊車的再利用和堆料設備的創新發展提供了有益的參考，未來需要針對研究中的不足，不斷探索和創新，推動堆料設備技術的持續進步和廣泛應用。
